dass Sie von der Vorderseite des Schranks bis zur Rückseite des Schranks die gleichen Einheitsmarkierungen
verwenden.

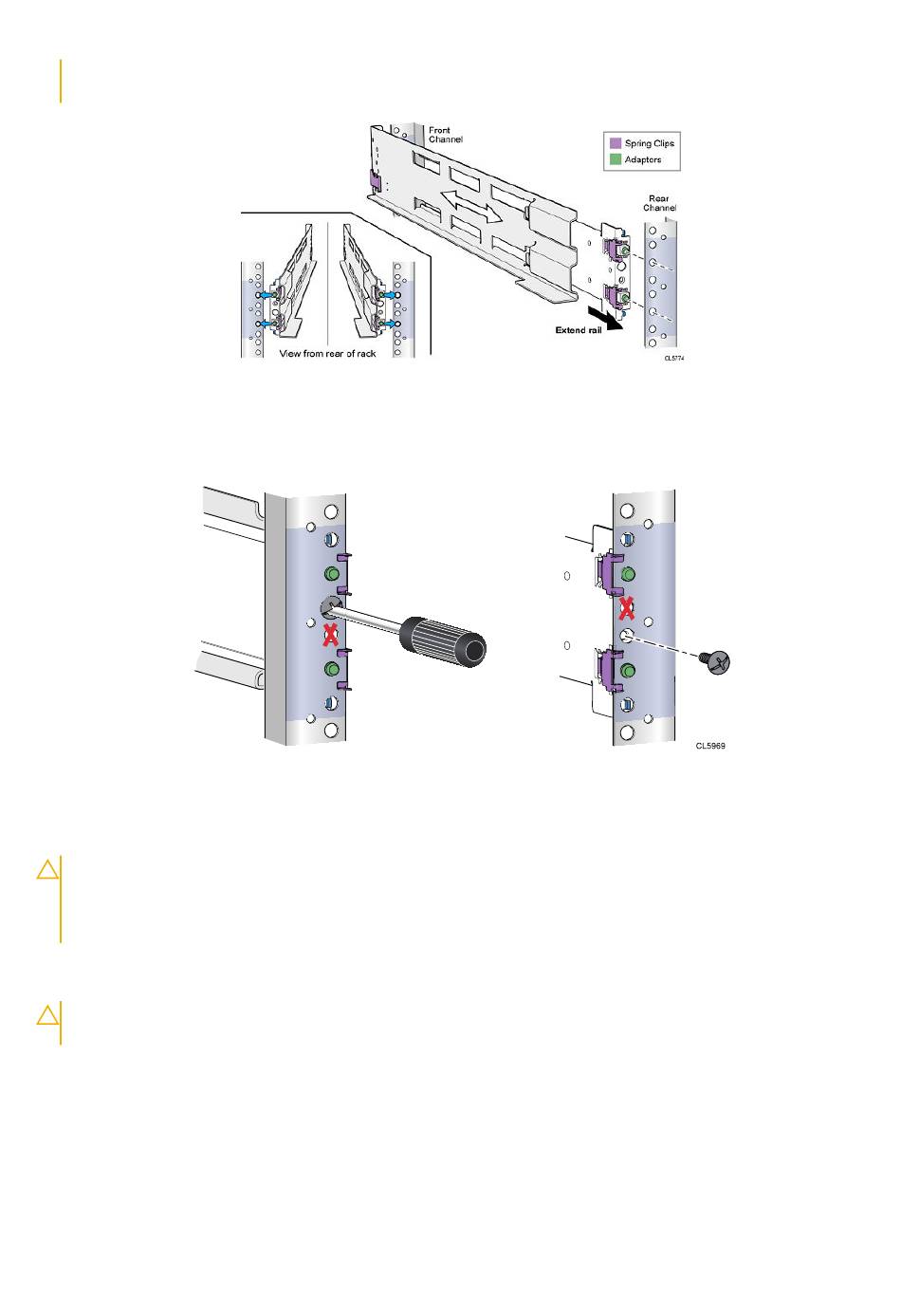

Abbildung 3. Drücken Sie die Schiene in die Montagelöcher der hinteren Führung.
4. Sichern Sie die Schienen vom hinteren Bereich des Schranks jeweils mit einer M5-Schraube.
Abbildung 4. Montieren der M5-Schraube
5. Richten Sie ausgehend von der Vorderseite des Schranks den Anschluss am Montageloch an der Vorderseite des Racks aus, wie unter
Befestigen der Schiene an der vorderen Führung
VORSICHT:
Vergewissern Sie sich, dass die Löchern der Schiene an den Löchern des Schranks ausgerichtet sind.
Dadurch wird die korrekte Ausrichtung der Schienen sichergestellt. Prüfen Sie außerdem, ob die Schienen von
der Vorderseite zur Rückseite und von links nach rechts gerade verlaufen. Stellen Sie sicher, dass Sie von der
Vorderseite des Schranks bis zur Rückseite des Schranks die gleichen Einheitsmarkierungen verwenden.
6. Drücken Sie die Federklemme nach innen, während Sie die Schiene nach vorn ziehen. Wenn sich die Federklemme vor der vorderen
Rackführung und der Anschluss in den Montagelöchern befinden, lassen Sie die Federklemme los, damit sie die Schiene hält,
VORSICHT:
Stellen Sie sicher, dass die Federklemme richtig an der Führung befestigt ist. Möglicherweise müssen
Sie leicht auf die Klemme drücken, damit sie einrastet.
Rechte Schiene
(Rückansicht)
gezeigt.
Installieren der Speichersystemkomponenten in einem Rack
Linke Schiene
(Rückansicht)
