Installieren eines DAE für 25 Laufwerke
Einbauen der Schienen ins Gehäuse
Info über diese Aufgabe
ANMERKUNG:
Die Einrastschienen sind links und rechts fest zugeordnet und können nicht vertauscht werden.
Schritte
1. Richten Sie die Schienen aus. Wenn Sie die linke und rechte Schiene für die Platzierung ausrichten, müssen Sie sich mit Blick auf die
Vorderseite des Schranks positionieren. Auf der Vorderkante der Schienen befindet sich jeweils ein L oder R.
2. Setzen Sie die Adapter von der Rückseite des Schranks in die Löcher am hinteren Rackkanal ein, wobei die Schiene ausgefahren ist,
wie in
Drücken Sie die Schiene in die Montagelöcher der hinteren Führung.
3. Drücken Sie die Schiene in die hinteren Montagelöcher, bis die Federklemmen an der Außenseite der hinteren Rackführung einrasten.
VORSICHT:
Vergewissern Sie sich, dass die Löchern der Schiene an den Löchern des Schranks ausgerichtet sind.
Dadurch wird die korrekte Ausrichtung der Schienen sichergestellt. Prüfen Sie außerdem mithilfe der gleichen
Schrankeinheitsmarkierungen von der Vorder- bis zur Rückseite, ob die Schienen gerade sind. Stellen Sie sicher,
dass Sie von der Vorderseite des Schranks bis zur Rückseite des Schranks die gleichen Einheitsmarkierungen
verwenden.

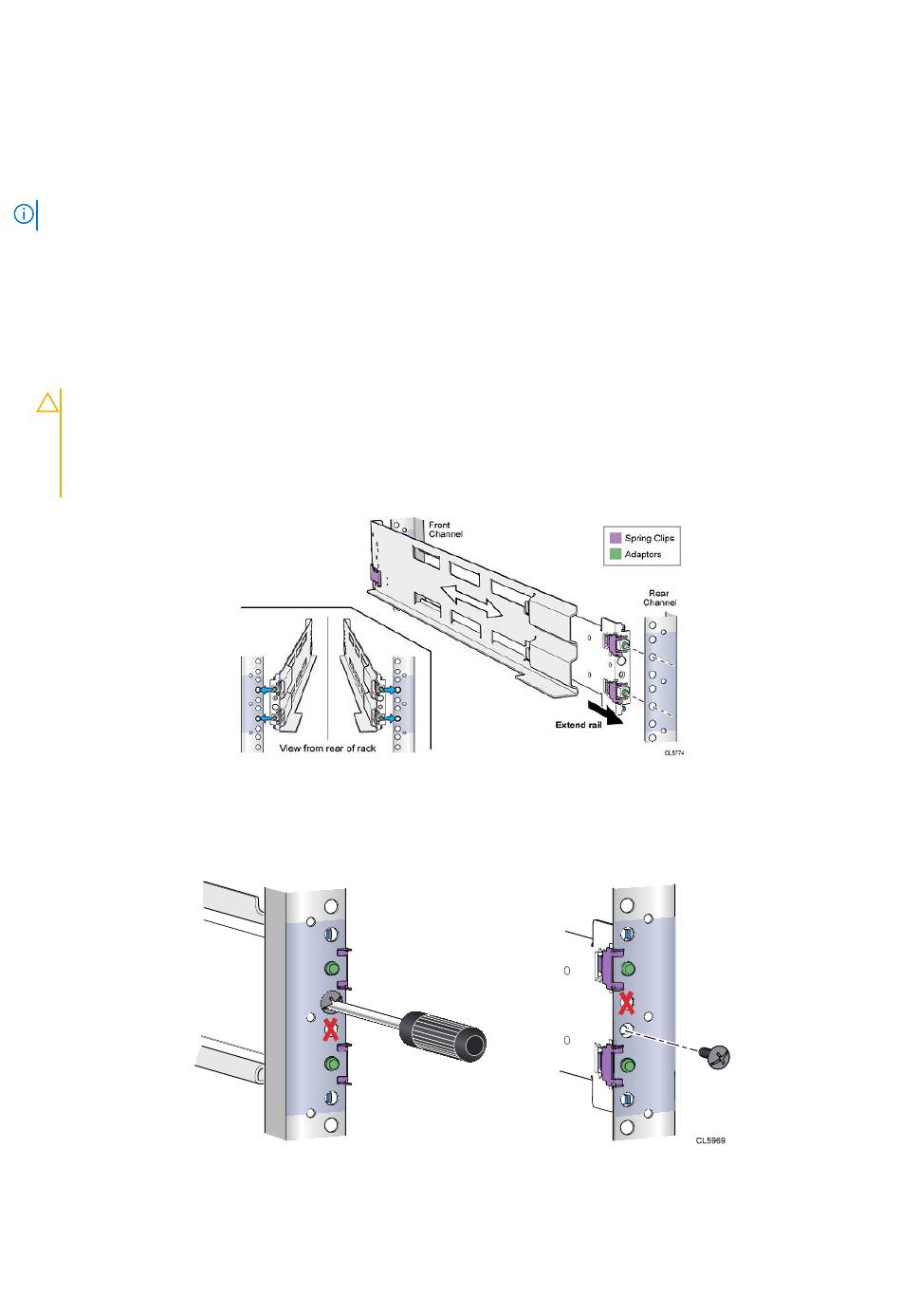

Abbildung 20. Drücken Sie die Schiene in die Montagelöcher der hinteren Führung.
4. Sichern Sie die Schienen vom hinteren Bereich des Schranks jeweils mit einer M5-Schraube.
Abbildung 21. Montieren der M5-Schraube
Rechte Schiene
(Rückansicht)
gezeigt.
Linke Schiene
(Rückansicht)
Einbauen von DAE-Komponenten in ein Rack
35
