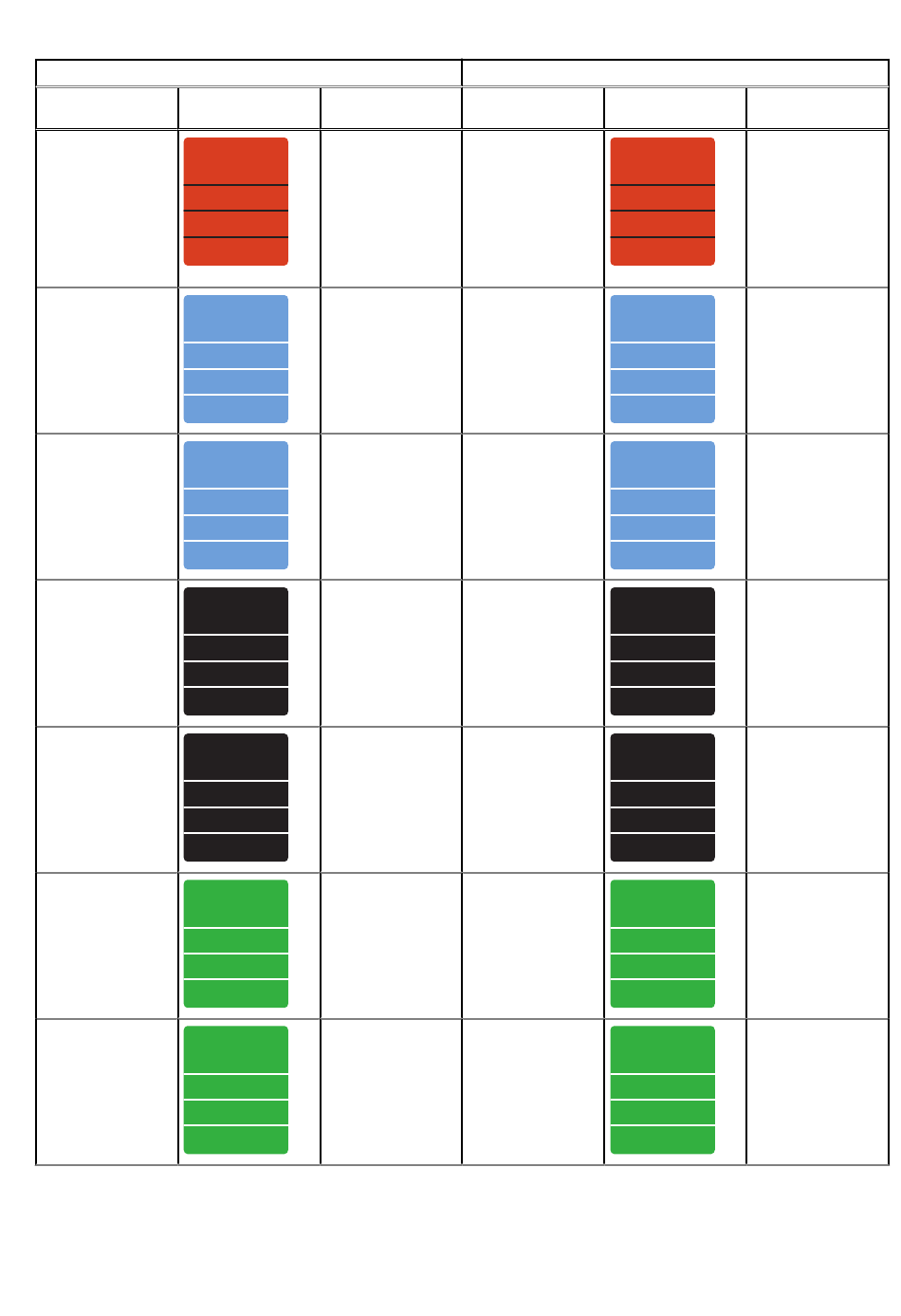

Details zur Kennzeichnung des Erweiterungsportkabels
Art.-Nr. auf dem
Etikett
046-004-463
046-004-456
046-004-464
046-004-457
046-004-465
046-004-458
046-004-466
48 Verkabeln und Einschalten der DAE-Komponenten
Bezeichnung Port
046-004-463_xx
B BE0
B BE0
B BE0
B BE0
LCC B Port B
046-004-456_xx
A BE1
A BE1
A BE1
A BE1
LCC A Port B
046-004-464_xx
B BE1
B BE1
B BE1
B BE1
LCC B Port B
046-004-457_xx
A BE2
A BE2
A BE2
A BE2
LCC A Port B
046-004-465_xx
B BE2
B BE2
B BE2
B BE2
LCC B Port B
046-004-458_xx
A BE3
A BE3
A BE3
A BE3
LCC A Port B
046-004-466_xx
B BE3
B BE3
B BE3
B BE3
LCC B Port B
Details zur Kennzeichnung der Primärportkabels
Art.-Nr. auf dem Bezeichnung
Etikett
046-004-463_xx
046-004-463
046-004-456_xx
046-004-456
046-004-464_xx
046-004-464
046-004-457_xx
046-004-457
046-004-465_xx
046-004-465
046-004-458_xx
046-004-458
046-004-466_xx
046-004-466
Port
B BE0
B BE0
B BE0
B BE0
LCC B Port A
A BE1
A BE1
A BE1
A BE1
LCC A Port A
B BE1
B BE1
B BE1
B BE1
LCC B Port A
A BE2
A BE2
A BE2
A BE2
LCC A Port A
B BE2
B BE2
B BE2
B BE2
LCC B Port A
A BE3
A BE3
A BE3
A BE3
LCC A Port A
B BE3
B BE3
B BE3
B BE3
LCC B Port A
