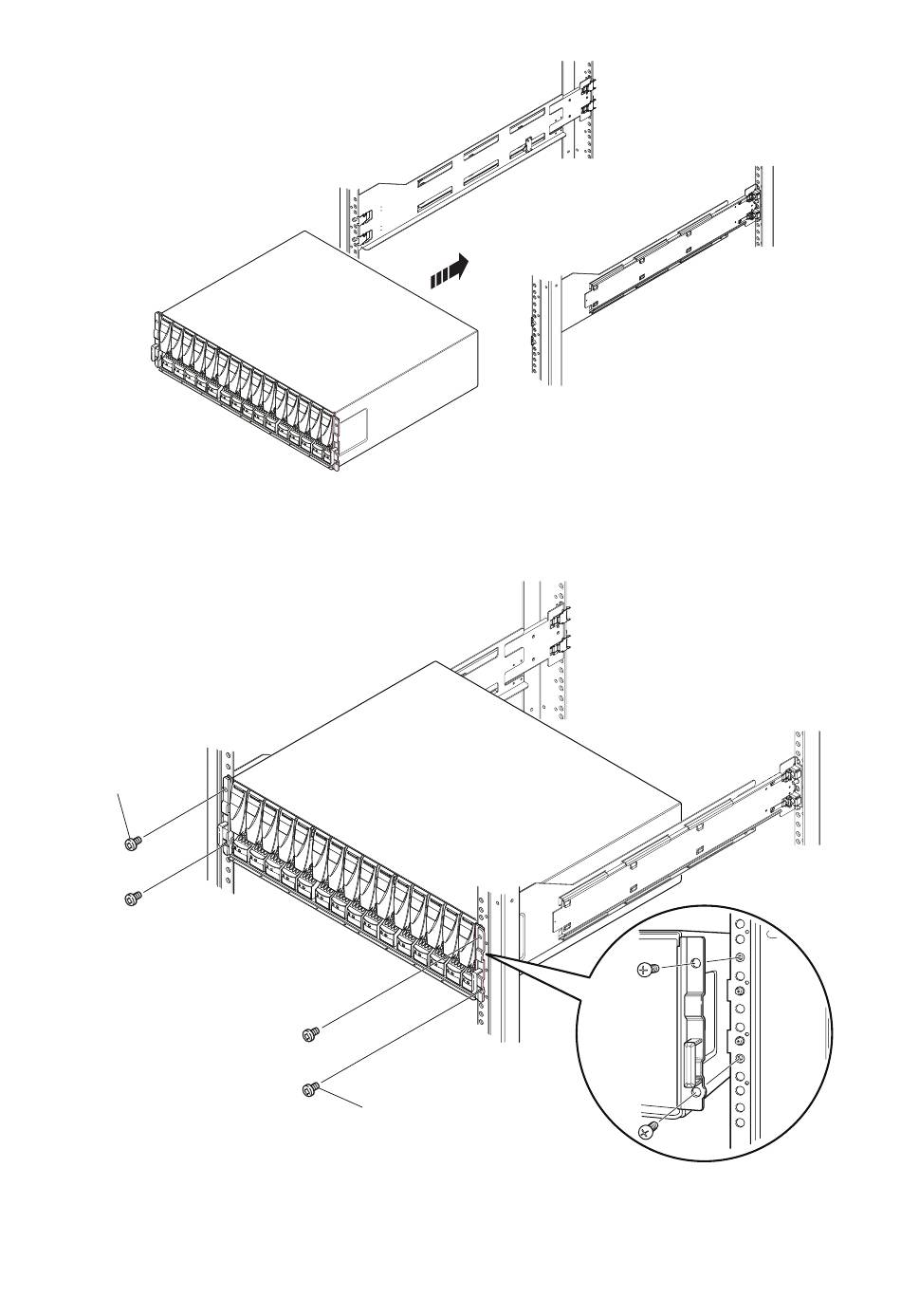

Abbildung 18. Schieben des Gehäuses auf die Schienen
2. Wenn das Gehäuse vollständig in den hinteren Dornen sitzt, befestigen Sie die Vorderseite des Gehäuses mit vier Schrauben (zwei pro
Seite) an den vertikalen vorderen Kanälen. Ziehen Sie die Schrauben jedoch erst fest, wenn alle Schrauben eingesetzt sind.
Schrauben
(2)
Vorderseite
Abbildung 19. Befestigen der Vorderseite des Gehäuses
34
Einbauen von DAE-Komponenten in ein Rack
Schrauben (2)
CL5845
Hinterseite
CL5846
