5. Richten Sie den Adapter von der Vorderseite des Schranks aus auf das Montageloch an der Vorderseite des Racks aus, wie in
Befestigen der Schiene an der vorderen Führung
VORSICHT:
Vergewissern Sie sich, dass die Löchern der Schiene an den Löchern des Schranks ausgerichtet sind.
Dadurch wird die korrekte Ausrichtung der Schienen sichergestellt. Prüfen Sie außerdem, ob die Schienen von
der Vorderseite zur Rückseite und von links nach rechts gerade verlaufen. Stellen Sie sicher, dass Sie von der
Vorderseite des Schranks bis zur Rückseite des Schranks die gleichen Einheitsmarkierungen verwenden.
6. Drücken Sie die Federklemme nach innen, während Sie die Schiene nach vorn ziehen. Wenn sich die Federklemme vor der vorderen
Rackführung und der Anschluss in den Montagelöchern befinden, lassen Sie die Federklemme los, damit sie die Schiene hält,
VORSICHT:
Stellen Sie sicher, dass die Federklemme richtig an der Führung befestigt ist. Möglicherweise müssen
Sie leicht auf die Klemme drücken, damit sie einrastet.

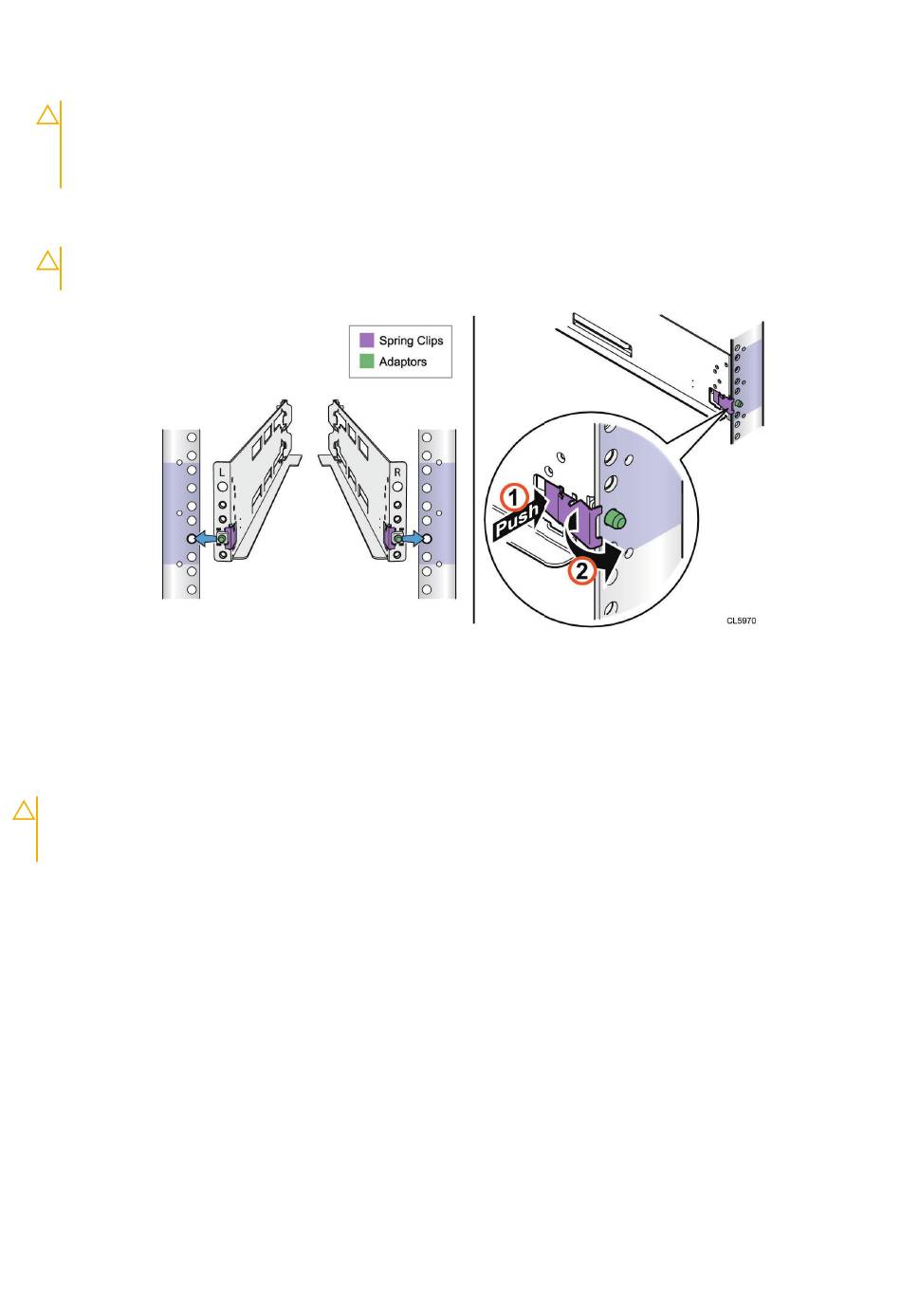

Abbildung 22. Befestigen der Schiene an der vorderen Führung
Installieren des DAE auf den Schienen
Info über diese Aufgabe
VORSICHT:
Installieren Sie das Gehäuse erst, nachdem die hinteren Schienenschrauben angebracht und festgezogen
wurden. Wenn die Schrauben nicht angebracht und festgezogen werden, können die Schienen sich verdrehen, wodurch
das Gehäuse herunterfallen und das DAE beschädigen bzw. Personenschaden verursachen könnte.
Schritte
1. Heben Sie das Gehäuse mit Unterstützung einer zweiten Person an und schieben Sie das Gehäuse an der Vorderseite des Schranks/
Racks in die Schienen.
36
Einbauen von DAE-Komponenten in ein Rack
gezeigt.
Vorderansicht des Racks
