- Seite 1 Dell Rugged Desk Dock Benutzerhandbuch Regulatory Model: K13A Regulatory Type: K13A001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Die Vervielfältigung oder Wiedergabe in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt. In diesem Text verwendete Marken: Dell und das DELL Logo sind Marken von Dell Inc. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen. -
Seite 3: Inhaltsverzeichnis
Inhalt Wissenswertes über Ihr Dell Rugged Desk Dock ............... 5 Anpassen des Dell Rugged Desk Dock ..................9 Verwenden des Dell Rugged Desk Dock ..................11 Einrichten Ihres Rugged Desk Dock ................. 11 Bevor Sie das erste Mal andocken ..................11 Andocken des Laptops ....................... -
Seite 5: Wissenswertes Über Ihr Dell Rugged Desk Dock

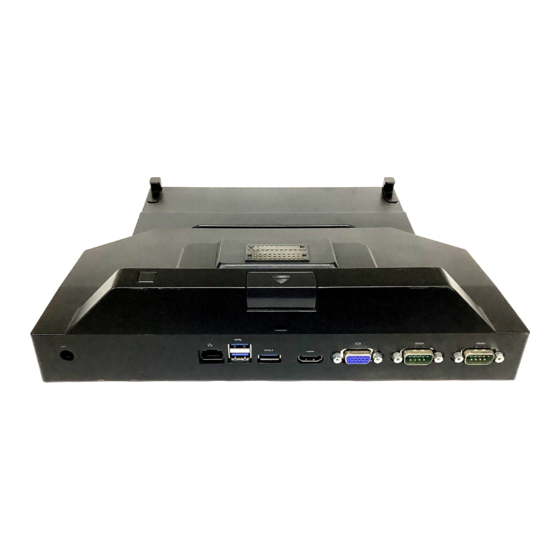

Wissenswertes über Ihr Dell Rugged Desk Dock Die Dell Rugged Desk Dock-Dockingvorrichtung unterstützt die Laptopcomputer der Dell Rugged-Familie, ist aber nicht mit Laptopcomputern vorheriger Baureihen kompatibel. Das Rugged Desk Dock ermöglicht es Ihnen, Ihren Laptopcomputer mit den folgenden externen Geräten zu verbinden:... - Seite 6 Netzadapterstecker Netzwerkanschluss USB 3.0-Anschlüsse (3) HDMI-Anschluss VGA-Anschluss Serielle Anschlüsse (2) Sicherheitskabeleinschub Auswurftaste Betriebsschalter (mit eingebauter Docking-Anzeigeleuchte) (mit eingebauter Betriebsanzeigeleuchte) Docking-Anschluss USB 2.0-Anschluss Audioanschlüsse (2) Fronthaken (2)
- Seite 7 Vorderes Hakenfach Einstellschrauben...
-
Seite 9: Anpassen Des Dell Rugged Desk Dock
Anpassen des Dell Rugged Desk Dock VORSICHTSHINWEIS: Wenn das Rugged Desk Dock nicht in der richtigen Position für Ihren spezifi schen Laptop eingestellt ist, können Schäden am Laptop oder dem Rugged Desk Dock entstehen. ANMERKUNG: Diese Anpassung erfordert die Verwendung eines Kreuzschlitzschraubenziehers Nr. 2. - Seite 10 Schieben Sie das vordere Hakenfach heraus, bis die korrekte Buchstabenbezeichnung sichtbar ist. Ziehen Sie die (2) Einstellschrauben wieder fest und stellen Sie sicher, dass der Schraubenkopf an der entsprechenden Öff nung im vorderen Hakenfach ausgerichtet ist. VORSICHTSHINWEIS: Ziehen Sie die Schrauben nicht zu fest an, um Schäden am Rugged Desk Dock zu vermeiden.
-
Seite 11: Verwenden Des Dell Rugged Desk Dock
Verwenden des Dell Rugged Desk Dock WARNUNG: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. Einrichten Ihres Rugged Desk Dock ANMERKUNG: Wenn der Kabelanschluss des externen Geräts über Daumenschrauben verfügt, ziehen Sie die Schrauben fest, um eine ordnungsgemäße Verbindung herzustellen. -
Seite 12: Andocken Des Laptops
Andocken des Laptops VORSICHTSHINWEIS: Verwenden Sie ausschließlich den zusammen mit dem Rugged Desk Dock gelieferten Netzadapter von Dell. Durch die Verwendung eines anderen handelsüblichen Netzadapters können Schäden am Rugged Desk Dock oder am Laptop entstehen. Netzadapterkabel Netzadapterstecker Folgen Sie den Anweisungen unter „Bevor Sie das erste Mal andocken“ auf Seite 11. - Seite 13 ANMERKUNG: Sie können den Laptop sowohl in ein- als auch in ausgeschaltetem Zustand andocken. Setzen Sie die Vorderseite des Laptops mit angehobener Rückseite in das Rugged Desk Dock ein, indem Sie die Fronthaken an den entsprechenden Aussparungen im Laptopgehäuse ausrichten. Senken Sie die Rückseite des Laptops ab und üben Sie leichten vertikalen Druck auf die Mitte der Rückseite des Laptops aus, bis er im Docking-Anschluss einrastet.
-
Seite 14: Sichern Des Dell Rugged Desk Dock
Sichern des Dell Rugged Desk Dock Diebstahlschutzvorrichtungen bestehen in der Regel aus einem Metallkabel mit einem daran befestigten Schloss und einem Schlüssel. (Erhältlich unter dell.com). Eine Anleitung zur Installation einer derartigen Diebstahlschutzvorrichtung fi nden Sie in der im Lieferumfang des Geräts enthaltenen Dokumentation. -
Seite 15: Rugged Desk Dock Und Laptop - Stromversorgungs- Und Dockingstatus
Rugged Desk Dock und Laptop – Stromversorgungs- und Dockingstatus Der Betriebsschalter des Rugged Desk Dock wird dazu verwendet, einen angedockten Laptop ein- oder auszuschalten. Die Betriebsschalterleuchte zeigt den Stromversorgungsstatus des Rugged Desk Dock oder eines angedockten Laptops an. Die Dockingleuchte auf der Auswurftaste zeigt den Stromversorgungs- und Dockingstatus des Rugged Desk Dock und des Laptops an. -
Seite 16: Verwenden Des Rugged Desk Dock Mit Zwei Monitoren
Verwenden des Rugged Desk Dock mit zwei Monitoren HDMI-Anschluss VGA-Anschluss Sie können Ihr Rugged Desk Dock für die Anzeige über zwei Monitore verwenden. Um diese Funktion zu aktivieren, schließen Sie einen HDMI-fähigen und einen VGA-fähigen Monitor an das Rugged Desk Dock an. -
Seite 17: Ausdocken Des Laptops
Ausdocken des Laptops Auswurftaste Drücken Sie die Auswurftaste, um den Laptop aus dem Rugged Desk Dock auszudocken, heben Sie dann die Rückseite des Laptops vom Rugged Desk Dock weg und ziehen Sie ihn aus dem Fronthaken. -
Seite 19: Technische Daten
Ein USB 2.0-kompatibler Anschluss, drei USB 3.0-kompatible Anschlüsse Audio Headset/Lautsprecher und ein Mikrofon Netzwerk Ein RJ-45-Port; 10/100/1000 MBit/s Ethernet Dell Rugged Docking-Anschluss Ein benutzerdefinierter Anschluss (gilt nur für Geräte der Dell Rugged-Familie) Video Ein HDMI-Anschluss und ein VGA-Anschluss Netzadapter Eingangsspannung Leistung Stromstärke 100-240 V Wechselspannung, 50-60 Hz 130 W*... -
Seite 21: Informationsquellen
Supportdokumentation • Sicherheitshinweise Diese Informationen sind ggf. im Lieferumfang • Zulassungsinformationen Ihres Computers enthalten. Weitere • Hinweise zur Ergonomie Betriebsbestimmungen finden Sie auf der • Endbenutzer-Lizenzvereinbarung Homepage für die Einhaltung gesetzlicher Vorschriften auf www.dell.com unter der folgenden Adresse: www.dell.com/regulatory_compliance. -
Seite 23: Glossar
Glossar DisplayPort — Ein Schnittstellenstandard der Video Electronics Standards Association (VESA) zur Verwendung digitaler Displays. Docking-Gerät — Bietet Portreplikation, Kabelmanagement und Sicherheitsmerkmale, zur Anpassung Ihres Laptops an eine Arbeitsplatzumgebung. E/A — Eingabe/Ausgabe. Vorgang oder Gerät für Dateneingabe und Datenausgabe bei Computern Tastaturen und Drucker sind E/A-Geräte. HDMI —...
