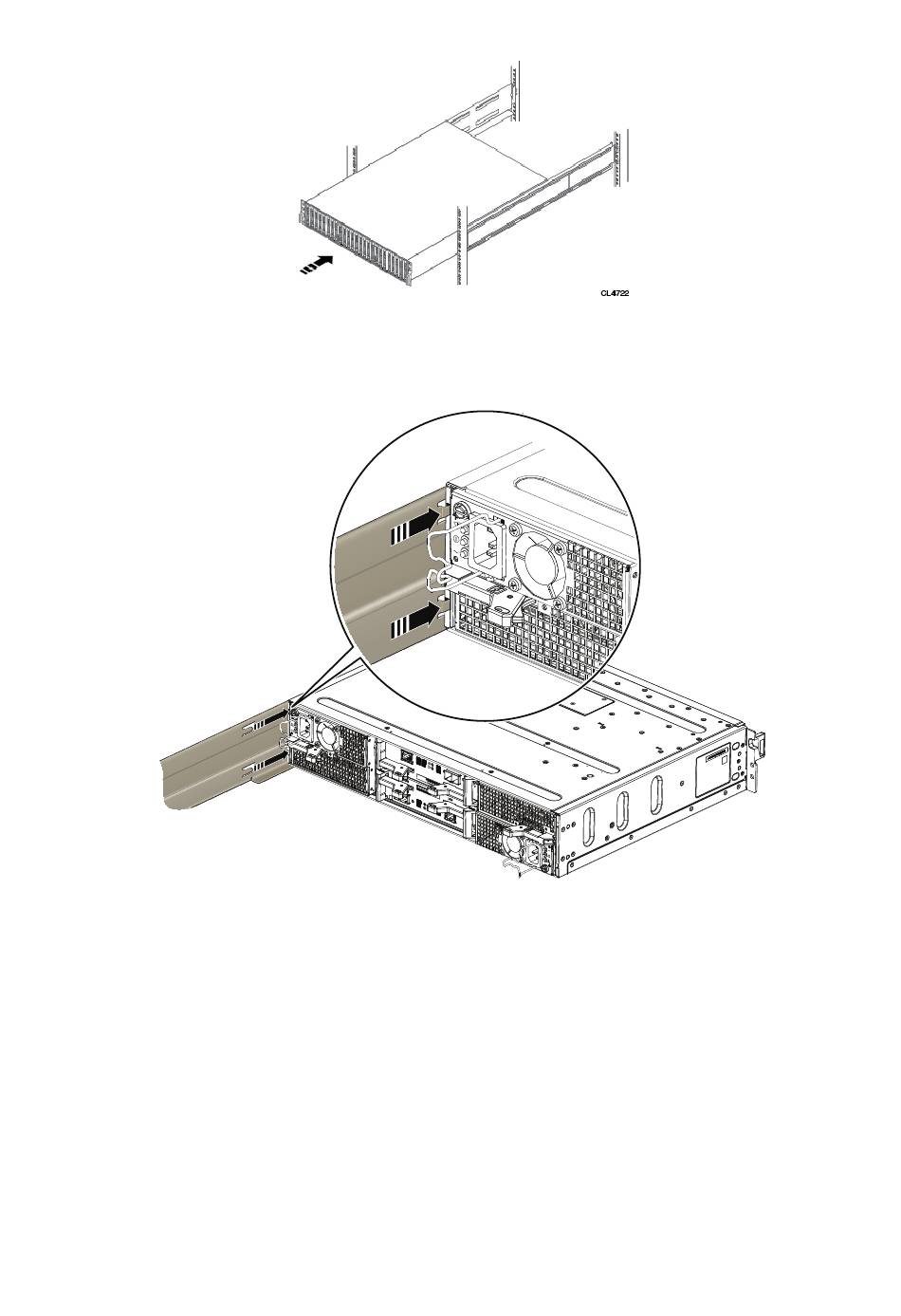

Abbildung 23. Schieben des Gehäuses auf die Schienen
Wenn das Gehäuse zur Rückseite des Schranks gleitet, rasten die Dorne hinten im Gehäuse in die hinteren Aussparungen jeder
Schiene ein. Die Dorne sichern und stützen die Rückseite des Gehäuses.
CL5994
Abbildung 24. Schienenaussparungen zum Befestigen der Rückseite des Gehäuses
2. Befestigen Sie die Vorderseite des Gehäuses mit vier Schrauben (zwei pro Seite) an den vertikalen vorderen Kanälen. Ziehen Sie die
Schrauben jedoch erst fest, wenn alle Schrauben eingesetzt sind.
Einbauen von DAE-Komponenten in ein Rack
37
