b. Verbinden Sie für SP B den untersten verfügbaren Port im SAS-Modul im oberen Steckplatz des DPE mit Port A der LCC B (Link
Control Card B) oben im DAE.
Verbinden Sie das DAE mit dem DPE-Speicherprozessor-Steckplatz 0 Port 0, um Back-end-Bus 2 (BE2) zu erstellen.
Verbinden Sie das DAE mit den DPE-SP-Steckplatz 0 Port 0, um Back-end-Bus 2 (BE2) zu erstellen und dieses DAE als Gehäuse 0 dieses
Busses festzulegen. Die Adresse dieses Gehäuses wird als BE2 EA0 (2_0) bezeichnet.
1

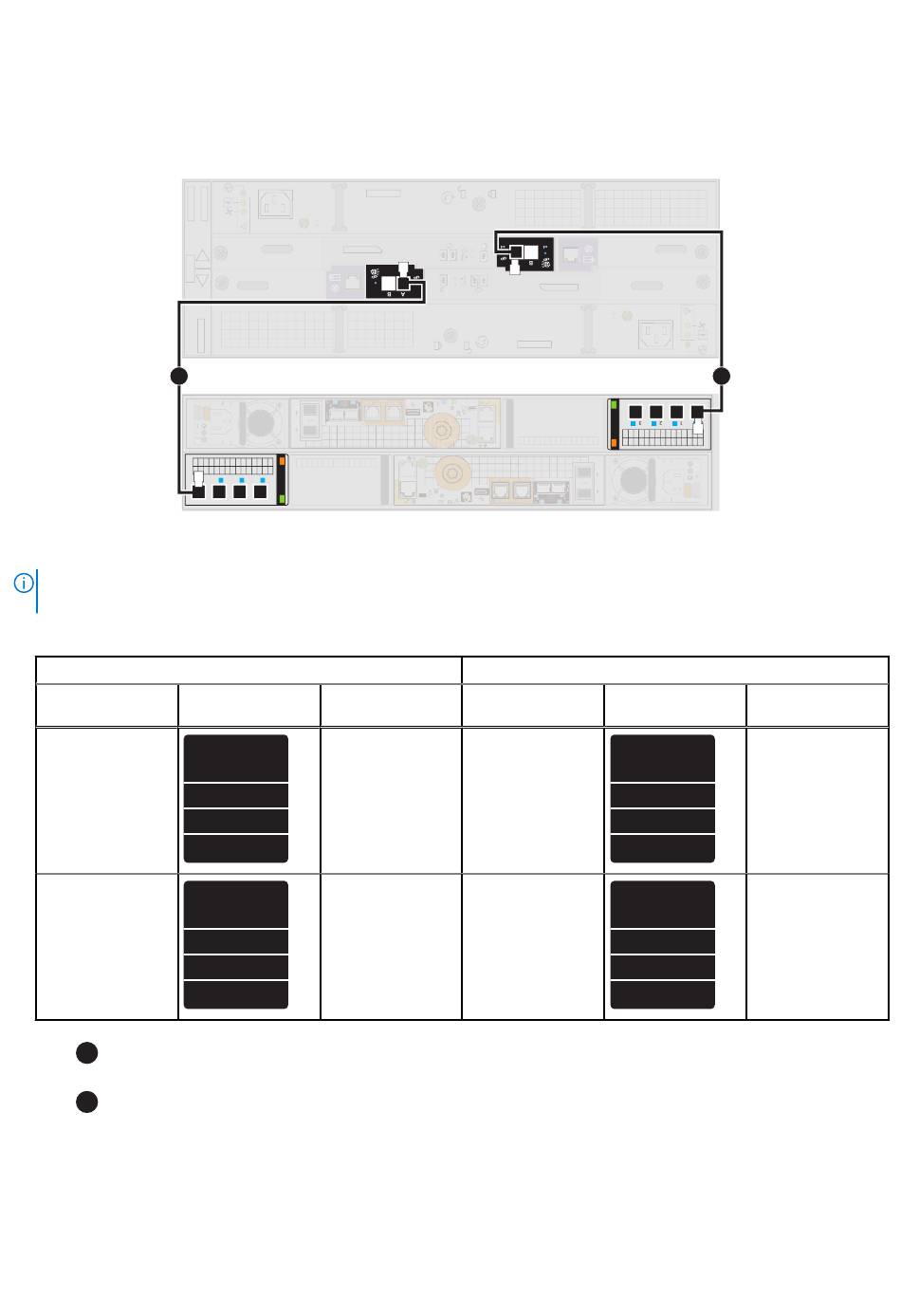

Abbildung 29. Beispiel: DPE zu DAE für 15 Laufwerke BE2 Gehäuse 0
ANMERKUNG:
Stellen Sie bei der Verkabelung der DAE-LCC-SAS-Ports für 15 Laufwerke sicher, dass die Kabel sich nicht hinter
dem DAE überschneiden. Die obige Abbildung zeigt die richtige Methode für die Verkabelung der DAE-LCC-SAS-Ports.
1. Kennzeichnen Sie ein Paar Mini-SAS-HD-Kabel mit den hier dargestellten schwarzen Etiketten.
Details zur Kennzeichnung des Erweiterungsportkabels
Art.-Nr. auf dem
Etikett
046-005-679
046-005-718
2. Verbinden Sie den Steckplatz 0 Port 0 von SP A im unteren Steckplatz des DPE mit Port A der LCC A (Link Control Card A) unten im
1
DAE. [
]
3. Verbinden Sie den Steckplatz 0 Port 0 von SP B im oberen Steckplatz des DPE mit Port A der LCC B (Link Control Card B) oben im
2
DAE. [
]
46
Verkabeln und Einschalten der DAE-Komponenten
B
A
4
1
5
0
1
2
3
Bezeichnung
Port
046-005-679_xx
SP A A0 PORT 0
SP A A0 PORT 0
SP A A0 PORT 0
SP A A0 PORT 0
SP A A0 PORT 0
046-005-718_xx
SP B B0 PORT 0
SP B B0 PORT 0
SP B B0 PORT 0
SP B B0 PORT 0
SP B B0 PORT 0
A
B
A
B
#
B
A
B
A
x4
x4
x4
x4
1 GbE
Details zur Kennzeichnung der Primärportkabels
Art.-Nr. auf dem
Etikett
046-021-016
046-021-017
2
AC
5
DC
4
Bezeichnung
Port
046-021-016_xx
LCC A Port A
LCC A Port A
LCC A Port A
LCC A Port A
LCC A Port A
046-021-017_xx
LCC B Port A
LCC B Port A
LCC B Port A
LCC B Port A
LCC B Port A
