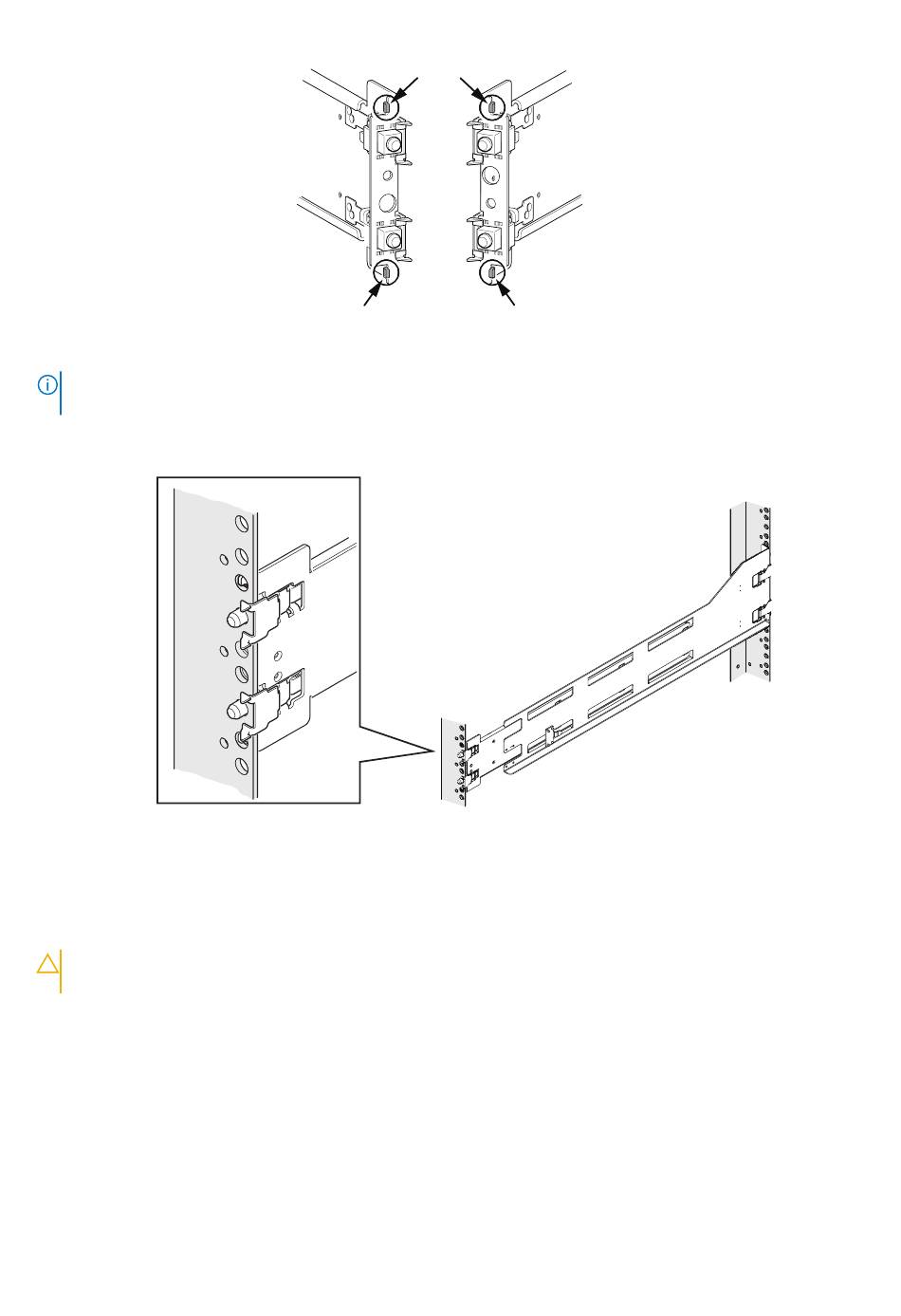

Abbildung 14. Ösen am oberen und unteren Rand im hinteren Bereich der Schiene
ANMERKUNG:
Wenn die Ösen und Anschlüsse in die hinteren Montagelöcher gedrückt werden, rutschen die Federklemmen
über die Schrankführung und rasten ein.
2. Halten Sie die ausgefahrenen Schienen und drücken Sie die Ösen und Anschlüsse in die hinteren Montagelöcher, bis die Federklemmen
an der Außenseite der hinteren Schrankführung einrasten.
Abbildung 15. Ausrichten der hinteren Anschlüsse (linke Rückseite des dargestellten Schranks)
3. Stellen Sie an der Vorderseite des Schranks sicher, dass die Schiene gerade sitzt, und ziehen Sie sie nach vorn. Richten Sie den
Schienenanschluss an dem entsprechenden Montageloch in der Führung aus. Drücken Sie die Federklemme nach innen, während
Sie die Schiene nach vorn ziehen. Wenn sich die Federklemme vor der vorderen Schrankführung und der Anschluss in den
Montagelöchern befinden, lassen Sie die Federklemme los, damit sie die Schiene hält.
VORSICHT:
Stellen Sie sicher, dass die Federklemme richtig an der Führung befestigt ist. Möglicherweise müssen
Sie leicht auf die Klemme drücken, damit sie einrastet.
32
Einbauen von DAE-Komponenten in ein Rack
Ösen
R ü
c k
l i n
s e
k s
i t e
t s
c h
r e
i t e
s e
c k
R ü
CL5866
CL5867
