Die Regel für Last- oder Busausgleich wird auf alle DAEs angewendet. BE0 EA0 (0_0) ist das DPE (SP A und B). Um die Last
auszugleichen, ist das erste DAE (LCC A und B) im Schrank BE1 EA0 (1_0), das zweite DAE BE0 EA1 (0_1) usw.
Verkabelung des ersten optionalen DAE zur Erstellung von Back-end-
Bus 1
Schließen Sie das erste optionale Erweiterungs-DAE an Port 1 des DPE an, um Back-end-Bus 1 (BE1) zu erstellen, und legen Sie dieses
DAE als Gehäuse 0 dieses Busses fest. Die Adresse dieses Gehäuses wird als BE1 EA0 (1_0) bezeichnet.
Voraussetzungen
Vorbereitung für diese Verkabelungsaufgabe:
● Suchen Sie nach den Mini-SAS-HD-Kabeln, die an die neu installierte Erweiterungs-DAE angeschlossen werden sollen.
In der Regel sind diese Kabel 2 Meter lang. Längere Kabel, in der Regel 5 oder 8 Meter lang, werden für den Anschluss von Gehäusen
in anderen Racks verwendet. Kabel werden ohne Etiketten versandt. Die Kabel und Ports sind nicht farblich gekennzeichnet.
● Suchen Sie das zur Verfügung gestellte Kabelkennzeichnungsblatt.
Richten Sie die Kabelstecker wie unten beschrieben aus und stellen Sie sicher, dass Sie folgende Komponenten dabei NICHT verbinden:
● einen DAE-Erweiterungsport 0 mit einem anderen Erweiterungsport 0
● Ports auf Seite A mit Ports auf Seite B
Info über diese Aufgabe

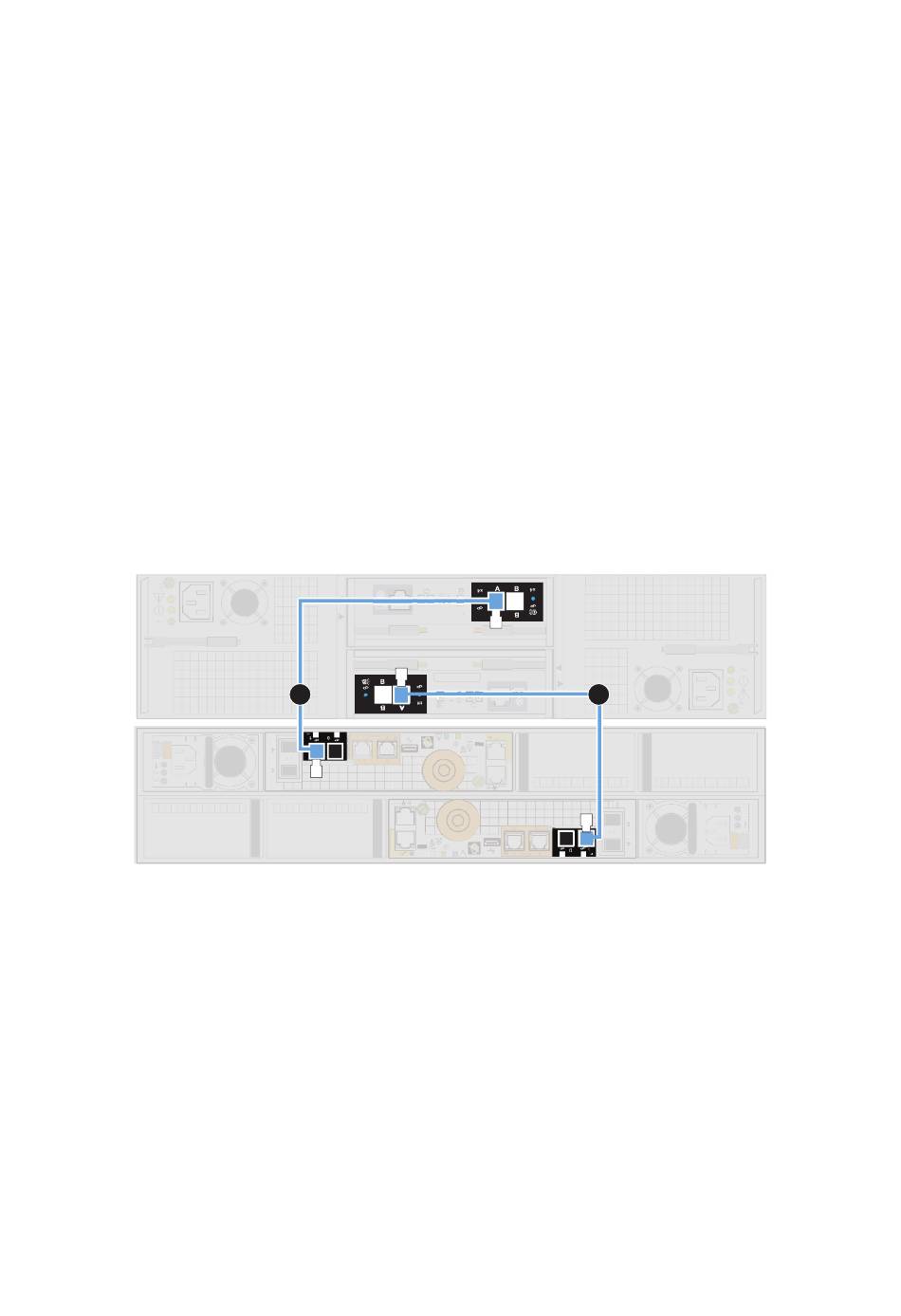

Verwenden Sie die folgenden Abbildungen zur Durchführung dieser Verkabelungsaufgabe:
40
Verkabeln und Einschalten der DAE-Komponenten
B
2
x4
x4
x4
3
4
1
5
0
1
0
A
1
5
4
0
1
x4
AC
DC
