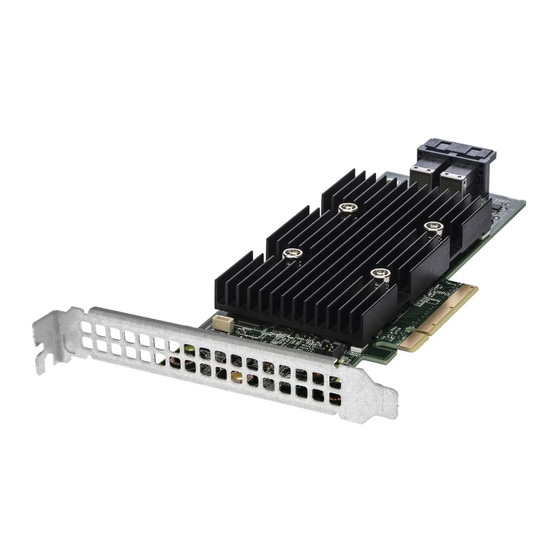

Benutzerhandbuch für Dell EMC PowerEdge
RAID-Controller 9
H330, H730 und H830
Vorschriftenmodell: UCPA-901, UCPB-900, UCSA-901, UCSB-900, UCSE-900, and UCPE-900

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell H730

  • Seite 1 Benutzerhandbuch für Dell EMC PowerEdge RAID-Controller 9 H330, H730 und H830 Vorschriftenmodell: UCPA-901, UCPB-900, UCSA-901, UCSB-900, UCSE-900, and UCPE-900...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Tod von Personen zur Folge haben können. © 2017 –2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Unterstützte Betriebssysteme............................14 Technische Daten zur PERC-Karte..........................15 Verwaltungsanwendungen für PERC-Karten....................... 16 Umfassende integrierte Verwaltung (CEM)......................17 Die Dell OpenManage Speicherverwaltung......................17 Zugehörige Dokumentation............................. 17 2 Erste Schritte mit Ihrer PERC-Karte......................18 Installieren des Betriebssystems und der PERC-Karte auf einem Basissystem............18 Installieren der PERC-Karte auf einem System mit vorinstalliertem Betriebssystem..........
  • Seite 4 Erstellen des Gerätetreibermediums..........................60 Herunterladen von Treibern von der Dell Support-Website.................. 60 Herunterladen von Treibern über das Medium "Dell Systems Service and Diagnostic Tools" ......61 Installation von Windows-Treibern..........................61 Installation der Treiber während der Installation von Windows Server 2008 R2 und höher......61 Installation der Treiber nach der Installation von Windows Server 2008 R2 und höher ........
  • Seite 5 Einrichten von virtuellen Festplatten..........................66 Menüoptionen im BIOS-Konfigurationsdienstprogramm.................... 68 Verwaltung virtueller Laufwerke..........................68 Maßnahmen für virtuelle Festplatten........................70 Verwaltung physischer Laufwerke (PD Mgmt)...................... 71 Maßnahmen für physische Laufwerke........................71 Neu erstellen................................72 Controllerverwaltung (Ctrl Mgmt)........................... 73 Maßnahmen zur Controllerverwaltung........................73 Fremdkonfigurationsansicht............................74 Verwaltung virtueller Laufwerke.............................74 Erstellen von virtuellen Laufwerken.........................
  • Seite 6 Aufrufen des UEFI-Konfigurationsdienstprogramms....................88 Beenden des UEFI-Konfigurationsdienstprogramms....................89 Navigieren zum Dell PERC 9-Konfigurationsdienstprogramm................... 89 Konfigurationsverwaltung............................... 89 Erstellen von virtuellen Laufwerken.........................89 Erstellen von profilbasierten virtuelle Festplatten....................90 Konvertieren von physischen Festplatten in RAID-fähige Festplatten..............90 Konvertieren physischer Festplatten in Non-RAID-Festplatten................91 Eigenschaften der Eigenschaften von Festplattengruppen.................. 91 Eigenschaften der Eigenschaften von Festplattengruppen..................
  • Seite 7 9 Fehlerbehebung............................103 Adapter At Baseport Not Responding Error Message (Fehlermeldung "Adapter am Baseport reagiert nicht")....................................103 BIOS Disabled Error Message (Fehlermeldung "BIOS deaktiviert")................ 104 BIOS-Konfigurationsdienstprogramm – Fehlermeldungen..................104 Discovery Error Message (Fehlermeldung "Ermittlungsfehler")................ 104 Extra Enclosure Error Message (Fehlermeldung "Zusätzliches Gehäuse")............104 Fehlermeldung "Missing Disks in Virtual Disk"...
  • Seite 8 Status „Beibehaltener Cache“............................114 Sicherheitsschlüsselfehler.............................. 114 Fehler beim gesicherten Fremdimport........................114 Fehler beim Auswählen oder Konfigurieren von nicht selbstverschlüsselnden Laufwerken (non-SED)..114 Fehler beim Löschen eines Sicherheitsschlüssels....................115 Fehler beim sicheren Löschen auf physischen Laufwerken.................115 Allgemeine Probleme..............................115 PERC-Karte weist im Geräte-Manager gelbes Warnsymbol auf................ 115 PERC-Karte wird im Geräte-Manager nicht angezeigt..................
  • Seite 9 Paritätsdaten................................125 11 Wie Sie Hilfe bekommen..........................127 Kontaktaufnahme mit Dell EMC............................127 Feedback zur Dokumentation............................127 Ausfindigmachen der Service-Tag-Nummer Ihres Systems..................127 Inhaltsverzeichnis...
  • Seite 10: Übersicht

    Übersicht Die Karten des Dell EMC PowerEdge Expandable RAID-Controller (PERC) 9 umfassen H330-, H730-, H730P-, H730P MX- und H830- Karten. • PERC H330: Die PERC H330-Karte ist eine allgemeine Karte für RAID-Lösungen. Die Karte ist in Formfaktoren für Adapter- (Low Profile und volle Bauhöhe), Mini Monolithic- und Mini-Blade-Karten für interne Speicher- und Bandgeräte verfügbar.
  • Seite 11 2 PERC H330 Mini Monolithic-Karte • PERC H730: Die PERC H730 ist eine Karte für RAID-Lösungen, die aus mindestens 1 GB nicht-flüchtigen Cache (NVC) besteht und in Formfaktoren für Adapter- (Low-Profile und Full Height), Mini Monolithic- und Mini Blade-Karten für interne Speichergeräte verfügbar ist.
  • Seite 12 Abbildung 3. Funktionen der PERC H730-Adapterkarte PERC H730-Karte 2 Kühlkörper 3 Akkukabel 4 Akkuhalterung 5 SAS-Kabelanschluss Abbildung 4. Funktionen der PERC H730/H730P Mini Monolithic-Karte PERC H730/H730P-Karte 2 Kühlkörper Übersicht...
  • Seite 13 3 Akkukabel 4 Akkuhalterung • PERC H730P MX: Die PERC H730P MX-Karte ist eine MX7000-Karte für RAID-Lösungen, bestehend aus 8 GB nicht-flüchtigem Cache für die interne Verwaltung der Laufwerke. Abbildung 5. Funktionen der PERC H730P MX-Adapterkarte Kühlkörper 2 Akkufach 3 Batteriekabelanschluss 4 Entriegelungshebel 5 SAS-Kabelanschluss •...
  • Seite 14: Unterstützte Betriebssysteme

    – Windows Server 2012 R2 – Windows Server 2016 • VMWare – ESXi 6 – ESXi 5.5 Update 2 ANMERKUNG: Der PERC 9-Treiber für VMware ESXi steht zusammen mit dem VMware ISO-Image von Dell zur Verfügung. Weitere Informationen finden Sie unter Dell.com/virtualizationsolutions. Übersicht...
  • Seite 15: Technische Daten Zur Perc-Karte

    – SUSE Linux Enterprise Server Version 12 Technische Daten zur PERC-Karte Die folgende Tabelle enthält und beschreibt die verschiedenen PERC-Karten, die PERC 9-Serie umfassen, und ihre technischen Daten: Tabelle 1. PERC-Karten Funktion PERC H330 PERC H730 PERC H730P PERC H730P PERC H830 PERC FD33xD/...
  • Seite 16: Verwaltungsanwendungen Für Perc-Karten

    Pass-Through- Modus Warteschlangentief Verwaltungsanwendungen für PERC-Karten Mit den Dell OpenManage-Speicherverwaltungsanwendungen können Sie das RAID-System verwalten und konfigurieren, mehrere Laufwerksgruppen erstellen und verwalten, mehrere RAID-Systeme steuern und überwachen sowie Onlinewartungsfunktionen bereitstellen. Zu den Verwaltungsanwendungen für alle PERC-Karten gehören: • Umfassende integrierte Verwaltung •...
  • Seite 17: Umfassende Integrierte Verwaltung (Cem)

    Umfassende integrierte Verwaltung (CEM) CEM (Comprehensive Embedded Management) ist eine Speicherverwaltungslösung für Dell Systeme, die Ihnen über iDRAC die effektive Überwachung der auf dem System installierten RAID- und Netzwerk-Controller ermöglicht, ohne dass ein Betriebssystem im System installiert sein muss. Über CEM können Sie folgende Aufgaben ausführen: •...
  • Seite 18: Erste Schritte Mit Ihrer Perc-Karte

    Setzen Sie die PERC 9-Karte in das System ein. Weitere Informationen finden Sie unter Bereitstellen der PERC-Karte. Laden Sie die PERC 9-Treiber von der Dell Support-Website herunter. Weitere Informationen finden Sie unter Dell.com/support. Verwenden Sie mithilfe der nachfolgend aufgeführten Schritte eine der PERC-Management-Anwendungen zur Erstellung der benötigten virtuellen Festplatten und RAID-Konfigurationen: Importieren oder Löschen von gesicherten Fremdkonfigurationen und Migration sicherer Laufwerke...
  • Seite 19: Installieren Der Perc-Karte Auf Einem System Mit Vorinstalliertem Betriebssystem

    Setzen Sie die PERC 9-Karte in das System ein. Weitere Informationen finden Sie unter Bereitstellen der PERC-Karte. Laden Sie die PERC 9-Treiber von der Dell Support-Website herunter. Weitere Informationen finden Sie unter Dell.com/support. Installieren Sie die Betriebssystemtreiber für PERC 9. •...
  • Seite 20: Installieren Des Betriebssystems Auf Einem System Mit Vorinstallierter Perc-Karte

    Einrichten von virtuellen Festplatten Überprüfen der Datenkonsistenz Gesichertes Cache verwalten Initialisieren von virtuellen Festplatten Durchführen der Hintergrundinitialisierung Erstellen gesicherter virtueller Laufwerke Sichern bereits bestehender virtueller Laufwerke Verwalten von Controllern durch BIOS Aktivieren der Startunterstützung Aktivieren der Startunterstützung für einen BIOS-aktivierten Controller Aktivieren des BIOS-Stopps bei einem Fehler Auto Import aktivieren Außerdem können Sie OpenManage Storage Services zur Verwaltung der PERC-Karte(n) installieren und verwenden.
  • Seite 21: Einrichten Des Systems Mit Vorinstallierter Perc-Karte Und Vorinstalliertem Betriebssystem

    Aktivieren des BIOS-Stopps bei einem Fehler Auto Import aktivieren Installieren Sie das Betriebssystem. Weitere Informationen finden Sie in der Dokumentation zu Ihrem Betriebssystem. Installieren Sie die Betriebssystemtreiber für PERC 9. • Installieren Sie Windows-Treiber, wenn es sich bei Ihrem Betriebssystem um Windows handelt. Weitere Informationen finden Sie unter Installation von Windows-Treibern.
  • Seite 22: Konfigurieren Von Einstellungen Für Eine Ausgetauschte Perc-Karte Auf Einem System Mit Vorinstalliertem Betriebssystem

    Sie unter Bereitstellen der PERC-Karte. Laden Sie die PERC 9-Treiber von der Dell Support-Website herunter. Weitere Informationen finden Sie unter Dell.com/support. Verwenden Sie mithilfe der nachfolgend aufgeführten Schritte eine der PERC-Management-Anwendungen zur Erstellung der benötigten virtuellen Festplatten und RAID-Konfigurationen: Importieren oder Löschen von gesicherten Fremdkonfigurationen und Migration sicherer Laufwerke...
  • Seite 23: Funktionen

    • Fehlertoleranz Erweiterte Neuerstellungspriorisierung Bei Einstellung des Parameters „Neuerstellungsrate“ auf dem Dell PowerEdge RAID Controller (PERC) auf über 30% ändert PERC die Befehlszuweisungsstrategie auf die Priorisierung von Neuerstellungsvorgängen, wenn die Anwendungs-E/A auf der Laufwerksgruppe konsistent ist. Unterstützung redundanter Pfade für PERC H830 Die PERC H830-Adapter kann redundante Pfade zu den Laufwerken in den Gehäusen erkennen und verwenden.
  • Seite 24: Einrichten Der Unterstützung Für Redundante Pfade Auf Dem Perc H830-Adapter

    Lastausgleich erhöht den Datendurchsatz zu den in den Speichergehäusen befindlichen virtuellen Laufwerken und wird automatisch eingeschaltet, wenn redundante Pfade erkannt werden. Die Möglichkeit zum E/A-Lastausgleich kann unter Verwendung der Dell OpenManage-Speicherverwaltung deaktiviert werden. Damit Sie Ihre Hardware zur Unterstützung redundanter Pfade einrichten können, lesen SieEinrichten der Unterstützung für redundante Pfade auf dem PERC...
  • Seite 25: Rückkehr Von Der Unterstützung Redundanter Pfade Zur Einzelpfad-Unterstützung Von Perc H830

    Abbildung 8. PERC H830-Kartenanschlüsse Informationen zum vereinheitlichten Modus finden Sie in der Dokumentation zum Gehäuse, die mit dem System ausgeliefert wurde. Um mehrere Gehäuse hinzuzufügen, verkabeln Sie beide Ausgang-Anschlüsse des ersten Gehäuses mit beiden Eingang-Anschlüssen des nächsten Gehäuses. Nachdem Sie die Hardware eingerichtet haben, erkennt der Controller die redundanten Pfade und verwendet sie automatisch, um die E/A-Last auszugleichen.
  • Seite 26: Unterstützung Von 240 Virtuellen Festplatten Für H830

    H830 Im Rahmen der Unterstützung für die automatische Konfiguration aller mit RAID 0 konfigurierten physischen Laufwerke unterstützt H830 240 virtuelle Laufwerke. Die Anzahl der unterstützten virtuellen Festplatten auf den H730 und H730P-Karten ist 64. PERC 9-Personality-Verwaltung Karten der PERC 9-Reihe unterstützen zwei Personality-Modi.
  • Seite 27: Energieverwaltung Physischer Laufwerke

    Standardmäßig ist die Funktion zur Energieverwaltung physischer Festplatten deaktiviert. Sie kann in der Speicherverwaltungsanwendung Dell OpenManage mithilfe des Unified Extensible Firmware Interface (UEFI) RAID Configuration (Unified Extensible Firmware Interface(UEFI)-RAID-Konfigurationsdienstprogramm) aktiviert werden. Weitere Informationen finden Sie in der Dokumentation zu Dell OpenManage unter Dell.com/openmanagemanuals.
  • Seite 28: Vollinitialisierung

    Die Hintergrundinitialisierung (BGI; Background Initialization) ist ein automatisiertes Verfahren, das die Parität oder Spiegeldaten auf neu erstellte virtuelle Laufwerke schreibt. BGI läuft nicht auf RAID 0 virtuellen Laufwerken. Sie können die BGI-Geschwindigkeit in der Anwendung Dell OpenManage Speicherverwaltung regeln. Änderungen an der Geschwindigkeit der BGI treten erst bei der nächsten Ausführung in Kraft.
  • Seite 29: Laufwerks-Roaming

    (SSDs). Der Dell PowerEdge RAID-Controller (PERC) 9 unterstützt FastPath. Um FastPath auf einer virtuellen Festplatte zu aktivieren, müssen die Cache-Richtlinien des Dell PowerEdge RAID-Controller (PERC) 9 auf Write-Through (Durchschreiben) und No Read Ahead (Kein Vorauslesen) eingestellt sein. Dies ermöglicht FastPath, basierend auf Befehl (Read/Write), E/A-Größe und RAID-Typ den richtigen Datenpfad über den Controller zu verwenden.
  • Seite 30: Migration Virtueller Laufwerke

    So migrieren Sie virtuelle Festplatten von der PERC H710-, H710P- oder H810-Reihe zur PERC 9-Reihe: Schalten Sie das System aus. Stellen Sie sicher, dass auf dem Zielsystem die neueste Firmware und die neuesten Treiber für die PERC H330-, H730-, H730P-, H730P MX- oder H830-Karte installiert sind (verfügbar unter Dell.com/support).
  • Seite 31: Cache-Schreibrichtlinien Virtueller Laufwerke

    Cache-Schreibrichtlinie Durchschreiben. ANMERKUNG: Benutzen Sie die Dell OpenManage Storage Management-Anwendung oder das HII- Konfigurationsdienstprogramm, um die Cache-Einstellungen virtueller Laufwerke anzuzeigen und zu verwalten. Bedingungen für die Anwendung von "Zurückschreiben" Der Zurückschreiben-Cache wird immer verwendet, wenn ein Akku vorhanden und in gutem Zustand ist.
  • Seite 32: Cache-Leserichtlinien Virtueller Laufwerke

    Cache-Leserichtlinien virtueller Laufwerke Das Leseverfahren eines virtuellen Laufwerks entscheidet, auf welche Weise der Controller Daten von diesem Laufwerk liest. Tabelle 4. Leserichtlinien Funktion Beschreibung Vorauslesen Ermöglicht dem Controller, die angeforderten Daten sequenziell vorauszulesen und die zusätzlichen Daten in der Annahme im Cache zu speichern, dass sie bald benötigt werden.
  • Seite 33 Tabelle 5. RAID-Level-Migration Quell-RAID-Level Ziel-RAID-Stufe Anzahl physischer Anzahl physischer Kapazitätserweiteru Beschreibung Laufwerke (am Laufwerke (am ng möglich Anfang) Schluss) RAID 0 RAID 0 2 oder mehr Erhöht die Kapazität durch Hinzufügen von Laufwerken. RAID 0 RAID 1 Nein Konvertiert ein nicht redundantes virtuelles Laufwerk in ein gespiegeltes...
  • Seite 34: Fehlertoleranz

    Quell-RAID-Level Ziel-RAID-Stufe Anzahl physischer Anzahl physischer Kapazitätserweiteru Beschreibung Laufwerke (am Laufwerke (am ng möglich Anfang) Schluss) Paritätsdaten hinzugefügt werden. RAID 6 RAID 0 4 oder mehr 4 oder mehr Konvertierung in ein nicht redundantes virtuelles Laufwerk und Rückgewinnung von für verteilte Paritätsdaten verwendetem Speicherplatz.
  • Seite 35: Automatischer Mitgliederaustausch Bei Vorhergesagtem Ausfall

    Die Funktion Patrol Read ist als vorbeugende Maßnahme vorgesehen, um die Integrität des physischen Laufwerks und die Datenintegrität zu gewährleisten. Patrol Read prüft die konfigurierten physischen Laufwerke auf potenzielle Probleme und behebt diese. Die Speicherverwaltungsanwendung Dell OpenManage kann zum Standarten von Patrol Read und zum Ändern des Verhaltens verwendet werden.
  • Seite 36: Erkennung Eines Ausfalls Eines Physischen Laufwerks

    Ersatzgerät mit den gleichen Eigenschaften wie denen des Laufwerks, das es ersetzt. Passt das Austauschlaufwerk nicht zu Laufwerksprotokoll und -technologie, wird es kein Ersatzlaufwerk. Weitere Informationen zu beständigen Ersatzlaufwerken finden Sie in der Dell OpenManage-Benutzerdokumentation unter Dell.com/ support/manuals. Hot-Swapping von physischen Festplatten ANMERKUNG: Ob die Rückwandplatine Hot Swapping unterstützt, ist im Benutzerhandbuch Ihres Systems nachzulesen.
  • Seite 37: Beibehaltung Des Controller-Caches

    ANMERKUNG: Der Controller setzt ein Ersatzlaufwerk nur dann automatisch zurück, wenn das fehlerhafte Laufwerk durch ein neues im selben Steckplatz ersetzt wird. Wenn das neue Laufwerk nicht im selben Steckplatz eingesetzt wird, muss ein manueller Mitgliederaustausch-Vorgang durchgeführt werden, damit das zuvor eingesetzte Ersatzlaufwerk zurückgesetzt werden kann.
  • Seite 38: Bedingungen Für Den Austausch Des Akkus

    Bedingungen für den Austausch des Akkus Der PERC-Akku wird als Failed (Fehlerhaft) gekennzeichnet, wenn festgestellt wird, dass der Funktionszustand des Akkus mangelhaft ist. Wenn der Akku als fehlerhaft festgestellt wird, führt die Firmware bei nachfolgenden Systemstarts Einlernzyklen durch, bis der Akku ausgetauscht wird.
  • Seite 39: Bereitstellen Der Perc-Karte

    Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem System gelieferten Sicherheitshinweise. In diesem Dokument werden eine Reihe komplizierter Anweisungen für das Einsetzen und Entfernen des folgenden Dell EMC PowerEdge RAID-Controllers (PERC) 9 beschrieben.
  • Seite 40: Entfernen Der Perc H730P Mx-Adapterkarte

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 41: Installieren Der Perc H730P Mx-Adapterkarte

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 42: Entfernen Des Perc 9-Adapters

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 43: Einsetzen Des Perc 9-Adapters

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 44: Entfernen Des Hba330-Mini-Monolithic-Controllers

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 45: Austauschen Des Akkus Einer H730P Mini Monolithic-Karte

    Abbildung 11. Entfernen und Installieren der HBA330-Mini-Monolithic-Karte Speichercontrollerkabel Speichercontrollerkarte Halterung der Speichercontrollerkarte Rückhaltehaken des Speichercontrollers Austauschen des Akkus einer H730P Mini Monolithic-Karte Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System vom Stromnetz und von den Peripheriegeräten.
  • Seite 46 Abbildung 12. Entfernen der Akkuhalterung PECR H730P Mini Monolithic-Karte Akku Lasche auf der Akkuhalterung (3) Akkukabel Ziehen Sie den Akku aus der Akkuhalterung. Bereitstellen der PERC-Karte...
  • Seite 47: Installieren Des Hba330-Mini-Monolithic-Controllers

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 48: Entfernen Einer H730P Slim-Karte

    Ziehen Sie die Schrauben fest, um das Kabel und die Karte auf der Systemplatine zu befestigen. Verbinden Sie den SAS-Datenkabelanschluss mit der Karte. ANMERKUNG: Achten Sie darauf, das Kabel entsprechend den Anschlusskennzeichnungen am Kabel zu verbinden. Bei vertauschten Anschlüssen funktioniert das Kabel nicht richtig. Führen Sie das SAS-Datenkabel durch die Klemme an der Karte und durch den Kabelkanal auf der Innenseite des Gehäuses.
  • Seite 49: Wiedereinbauen Des Akkus Einer H730P Slim-Karte

    Abbildung 14. Entfernen und Installieren einer H730P Slim-Karte Steg (2) H730P Slim-Kartenkabelanschluss Zuglasche H730P Slim-Karte H730P Slim-Kartenentriegelungsriegel Symbol zum Sperren und Entsperren der Halterung auf der H730P Slim-Karte Wiedereinbauen des Akkus einer H730P Slim-Karte Der Akku, der an der H730P Slim-Karte befestigt ist, kann ausgetauscht werden. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus.
  • Seite 50: Installieren Einer H730P Slim-Karte

    Abbildung 15. Entfernen des Akkus Schraube zum Sichern des Akkus an der H730P Slim- Klemme zum Sichern des Akkus an der H730P Slim- Karte Karte Lasche H730P Slim-Karte Akku Akkuhalter Akkukabel Flexibler Kabelhalter Setzen Sie den Akku in den Akkuhalter ein. Drücken Sie auf die blaue Halterung in Richtung des eingefügten Akkus.
  • Seite 51: Entfernen Des Perc 9 Mini Blade-Controllers

    Senken Sie die H730P Slim-Karte in das Gehäuse, bis die Schlitze auf der Karte in die Stegen auf der Seite des Gehäuses greifen. Drücken Sie den Entriegelungsriegel in die Sperr-Position, um die Karte fest im Gehäuse zu sichern. Die H730P Slim-Karte stellt eine Verbindung mit dem Rückwandplatinenanschluss her. Halten Sie die Zuglasche auf dem H730P Slim-Kartenkabelanschluss und führen Sie das Kabel zwischen die Speichermodul- Auswurfvorrichtungen.
  • Seite 52: Wiedereinbauen Des Gesicherten Akkus Einer Perc 9 Mini Blade-Karte

    Abbildung 16. Entfernen und Installieren des PERC 9 Mini Blade-Controllers Festplatten-/SSD-Rückwandplatinenkabelanschluss Steckplatz auf der PCIe-Erweiterungskarte/ Speichercontrollerkarte Halterungen auf der PCIe-Erweiterungs-/ Steg (2) Speichercontrollerkartenhalterung Wiedereinbauen des gesicherten Akkus einer PERC 9 Mini Blade-Karte Der gesicherte Akku, der an der PERC 9 Mini Blade-Karte befestigt ist, kann ersetzt werden. Diese Funktion des gesicherten Akkus ist nur für die PowerEdge FC630- und FC830- Systeme verfügbar.
  • Seite 53 Abbildung 17. Entfernen der Akkuhalterung Halterung auf der Akkuhalterung Akkuhalterung des gesicherten Akkus Trennen Sie den Akkukabelanschluss vom Anschluss auf dem Mini Blade und heben Se die Akkuhalterung vom System weg. Ziehen Sie den Akku aus der Akkuhalterung. Bereitstellen der PERC-Karte...
  • Seite 54 Abbildung 18. Entfernen des Akkus aus der Akkuhalterung Akkuhalterung Steckplatz auf der gesicherten Akkuhalterung Kabel des gesicherten Akkus Akku Führung für den Akku auf der Akkuhalterung Richten Sie das untere Ende des Austauschakkus an der Akkuhalterung aus und drücken Sie den Akku in Richtung der Halterung, bis er einrastet.
  • Seite 55: Installieren Des Perc 9 Mini Blade-Controllers

    Kabel des gesicherten Akkus Akku Führung für den Akku auf der Akkuhalterung Richten Sie die Akkuhalterung mit den Führungsstiften auf dem Gehäuse aus und senken Sie die Akkuhalterung ab, bis die Führungsstiften auf dem Gehäuse in die Steckplätze für die Führungsstifte auf der Akkuhalterung einrasten. Abbildung 20.
  • Seite 56: Entfernen Der Perc Df33Xd-Karte

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 57: Austauschen Des Akkus Einer Perc Fd33Xd-Karte

    Abbildung 21. Entfernen und Einsetzen der PERC FD33xD-Karte PERC FD33xD-Karte Schraube (3) Griffstelle am Kabel Kabelschraube (2) Griffstelle an der PERC-Karte (4) Anschluss am Midplane-Schnittstellenmodul Schließen Sie das System. Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. Austauschen des Akkus einer PERC FD33xD-Karte ANMERKUNG: Das Verfahren für den Austausch des Akkus einer PERC FD33xS-Karte ist identisch mit dem Austauschen des...
  • Seite 58: Einsetzen Der Perc Fd33Xd-Karte

    Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 59 Halten Sie das Kabel an den Griffstellen und richten Sie die Führungsstifte des Kabels an den Schraubenbohrungen an der PERC-Karte aus. Ziehen Sie die Schrauben an, um das Kabel an der PERC-Karte zu befestigen. Schließen Sie das System. Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. Bereitstellen der PERC-Karte...
  • Seite 60: Treiberinstallation

    Dieses Kapitel beschreibt die Verfahren zur Installation der Treiber für die PERC 9-Karte. ANMERKUNG: Der Treiber für PERC 9 für VMware ESXi kann innerhalb des VMware ESXi-ISO-Image von der Dell Website heruntergeladen werden. Weitere Informationen finden Sie in der VMware-Dokumentation unter Dell.com/virtualizationsolutions.
  • Seite 61: Herunterladen Von Treibern Über Das Medium "Dell Systems Service And Diagnostic Tools

    Herunterladen von Treibern über das Medium "Dell Systems Service and Diagnostic Tools" So laden Sie Treiber über das Medium Service- und Diagnoseprogramm-Extras von Dell herunter: Legen Sie das Medium Service- und Diagnoseprogramm-Extras von Dell ein. Der Bildschirm Willkommen beim Dell Service- und Diagnoseprogramm wird angezeigt.
  • Seite 62: Installation Der Treiber Nach Der Installation Von Windows Server 2008 R2 Und Höher

    Installation der Treiber nach der Installation von Windows Server 2008 R2 und höher Führen Sie folgende Schritte durch, um den Treiber für den RAID-Controller auf einem System zu konfigurieren, auf dem Windows bereits installiert ist: Schalten Sie das System aus. Installieren Sie den neuen RAID-Controller im System.
  • Seite 63: Installation Von Linux-Treibern

    Zum Aktualisieren der Treiber auf Systemen, die unter Windows Server 2008 R2 und neueren Betriebssystemen ausgeführt werden, stellt Dell Aktualisierungspakete (Dell Update Package, DUPs) bereit. DUP ist eine ausführbare Anwendung, die Treiber für bestimmte Geräte aktualisiert. DUP unterstützt die Befehlszeilenoberfläche und die Ausführung im Hintergrund.
  • Seite 64: Das Bios-Konfigurationsdienstprogramm

    ANMERKUNG: Verwenden Sie das BIOS-Konfigurationsdienstprogramm (Strg R) für die Ersteinrichtung und für die Notfall- Wiederherstellung. Sie können über die Anwendung Dell OpenManage Speicherverwaltung und das Programm Dell SAS RAID Storage Manager erweiterte Funktionen verwenden. In den folgenden Abschnitten wird die Verwendung des BIOS-Konfigurationsdienstprogramms (Strg R) erläutert. Weitere Informationen erhalten Sie in der Onlinehilfe, die Sie mit F1 im BIOS-Konfigurationsdienstprogramm (Strg R) aufrufen können.
  • Seite 65: Bedienelemente Der Menüsteuerung

    Falls nur ein Controller vorhanden ist, wird ein Dialogfeld angezeigt, in dem Sie den Vorgang bestätigen müssen. Wählen Sie zum Beenden OK aus und drücken Sie die <Eingabetaste>. Sind mehrere Controller vorhanden, gelangen Sie durch Drücken von <Esc> zum Bildschirm Controllerauswahl. Drücken Sie erneut <Esc>, um den Bildschirm zum Beenden des Programms aufzurufen.
  • Seite 66: Einrichten Von Virtuellen Festplatten

    Anmerkung Bedeutung und Verwendung Beispiel nochmals <Esc> drücken, um das BIOS- Konfigurationsdienstprogramm (<Strg> <R>) zu beenden. <Tabulatorta Drücken Sie die <Tabulatortaste>, um mit dem Cursor in Drücken Sie die <Tabulatortaste>, um mit dem Cursor zum ste> einem Dialogfeld oder auf einer Seite zum nächsten nächsten Parameter zu wechseln, den Sie ändern möchten.
  • Seite 67 Laufwerke mit SATA-Festplatten aktiviert. Die Parameter für virtuelle Laufwerke können im BIOS- Konfigurationsdienstprogramm (<Strg><R>) nicht geändert werden. Verwenden Sie zum Einstellen des Festplattencaches die Anwendung Dell OpenManage Speicherverwaltung. In der folgenden Tabelle werden die Parameter gezeigt, die Sie beim Definieren von virtuellen Laufwerken konfigurieren können.
  • Seite 68: Menüoptionen Im Bios-Konfigurationsdienstprogramm

    Parameter Beschreibung Die Funktion Kein vorausschauendes Lesen legt fest, dass der Controller für das aktuelle virtuelle Laufwerk kein Vorausschauendes Lesen verwendet. Menüoptionen im BIOS- Konfigurationsdienstprogramm Das erste Menü, das nach dem Starten des BIOS-Konfigurationsdienstprogramms (<Ctrl><R>) angezeigt wird, ist der Hauptmenübildschirm. Er enthält eine Aufstellung des Controllers, der Controllernummer und anderer Informationen, z. B. der Steckplatznummer.
  • Seite 69 Im linken Fensterbereich ausgewählte Menüoption Informationen im rechten Bildschirmbereich • Anzahl der physischen Laufwerke (PD; physical disks) Laufwerksgruppe Nr. Eigenschaften der Laufwerksgruppe Nr.: • Anzahl der virtuellen Laufwerke (VD, virtual disks) • Anzahl der physischen Laufwerke (PD; physical disks) • Auf den physischen Laufwerken verfügbarer Speicherplatz •...
  • Seite 70: Maßnahmen Für Virtuelle Festplatten

    Im linken Fensterbereich ausgewählte Menüoption Informationen im rechten Bildschirmbereich • Anzahl der dedizierten Ersatzlaufwerke Gesamte freie Kapazität Eigenschaften der Laufwerksgruppe Nr.: • Anzahl der virtuellen Laufwerke (VD, virtual disks) • Anzahl der physischen Laufwerke (PD; physical disks) • Auf den physischen Laufwerken verfügbarer Speicherplatz •...
  • Seite 71: Verwaltung Physischer Laufwerke (Pd Mgmt)

    Max. Verbindungsgeschwindigkeit des Geräts • Vereinbarte Verbindungsgeschwindigkeit • Dell-zertifiziertes Laufwerk (Laufwerke mit 512-Byte- oder 4- KB-Sektor) Maßnahmen für physische Laufwerke In der folgenden Tabelle werden die Maßnahmen beschrieben, die Sie für physische Laufwerke durchführen können. Eine Beschreibung der Verfahren für diese Maßnahmen finden Sie unter Verwaltung physischer Laufwerke.
  • Seite 72: Neu Erstellen

    Laufwerken sowie die Belastung des Speichersubsystems. Informationen dazu, wie eine möglichst hohe Leistung des RAID- Controllers bei der Neuerstellung erzielt werden kann, finden Sie in der Dokumentation unter Dell.com/storagecontrollermanuals. Die in der folgenden Tabelle aufgeführten Geschwindigkeiten wurden während des Ausfalls eines einzigen Laufwerks ohne E/A erfasst. Die Geschwindigkeiten variieren je nach Typ, Drehzahl und Anzahl der im Array vorhandenen Laufwerke.
  • Seite 73: Controllerverwaltung (Ctrl Mgmt)

    Controllerverwaltung (Ctrl Mgmt) Der Bildschirm Controller Management (Ctrl Mgmt) enthält den Produktnamen, das Produktpaket, die Firmware-Version , BIOS-Version, Boot-Block-Version, Controller-ID, Sicherheitsfunktion und den Sicherheitsschlüssel. Verwenden Sie diesen Bildschirm, um Aktionen für den Controller und das BIOS durchzuführen. Sie können bestimmte Funktionen durchführen, z. B. Aktivieren oder Deaktivieren des Controller- BIOS, Aktivieren oder Deaktivieren des BIOS beim Starten bei BIOS-Fehlern und Aktivieren oder Deaktivieren der Option Auto Import.
  • Seite 74: Fremdkonfigurationsansicht

    Fremdkonfigurationsansicht Wenn eine Fremdkonfiguration vorhanden ist, können Sie die Fremdkonfigurationsansicht wählen, um diese Konfiguration anzuzeigen. Der Bildschirm zeigt die Fremdkonfiguration so, wie sie nach dem Importieren wäre. Sie können eine Vorschau auf die Fremdkonfiguration ansehen, bevor Sie entscheiden, ob Sie sie importieren oder löschen. In manchen Fällen kann eine Fremdkonfiguration nicht importiert werden.
  • Seite 75: Auswählen Von Parametern Für Virtuelle Festplatten

    Wählen Sie bei Bedarf weitere Laufwerke aus. Bewegen Sie den Cursor mit der <Tabulatortaste> auf das Feld Basic Settings (Grundeinstellungen). Legen Sie die Größe des virtuellen Laufwerks im Feld Größe des virtuellen Laufwerks fest. Die Größe des virtuellen Laufwerks wird in GB angezeigt. Drücken Sie die <Tabulatortaste>, um in das Feld VD Name (Name des virtuellen Laufwerks) zu wechseln, und geben Sie einen Namen für das virtuelle Laufwerk ein.
  • Seite 76: Initialisieren Von Virtuellen Festplatten

    Nachdem Sie die Laufwerkgröße ausgewählt haben, klicken Sie OK, um die ausgewählten Einstellungen abzuschließen oder Abbrechen, um sie zu verwerfen. Wählen Sie OK aus, um die Einstellungen zu übernehmen, und drücken Sie dann die <Eingabetaste>, um dieses Fenster zu schließen. Oder wählen Sie Abbrechen aus, und drücken Sie die <Eingabetaste>, um das Fenster zu schließen, ohne die Änderungen an den Parametern der virtuellen Laufwerke zu speichern.
  • Seite 77: Importieren Oder Löschen Von Fremdkonfigurationen Mithilfe Des Menüs Zur Verwaltung Virtueller Laufwerke

    Importieren oder Löschen von Fremdkonfigurationen mithilfe des Menüs zur Verwaltung virtueller Laufwerke Wenn eine Fremdkonfiguration vorhanden ist, zeigt der BIOS-Bildschirm die Meldung Foreign configuration(s) found on adapter an. Zusätzlich wird eine Fremdkonfiguration auf der rechten Seite des Bildschirms Controllerverwaltung angezeigt. Sie können mit dem Menü...
  • Seite 78 ANMERKUNG: Überprüfen Sie die Fremdkonfiguration auf dem Bildschirm, bevor Sie sie importieren, damit das gewünschte Ergebnis gewährleistet ist. Sie können den Bildschirm Foreign Config (Fremdkonfiguration) in folgenden Fällen zum Verwalten von Fremdkonfigurationen verwenden: • Alle physischen Laufwerke in einer Konfiguration werden entfernt und wieder eingesetzt. •...
  • Seite 79: Break Mirror

    ANMERKUNG: Starten Sie unmittelbar nach Abschluss der Neuerstellung eine Konsistenzprüfung, um die Datenintegrität für die virtuellen Laufwerke sicherzustellen. Weitere Informationen zur Überprüfung der Datenkonsistenz finden Sie unter Überprüfen der Datenkonsistenz. Wenn die physischen Laufwerke eines nicht redundanten virtuellen Laufwerks entfernt werden, gelten die Laufwerke für den Controller als fremdkonfiguriert.
  • Seite 80: Verwalten Des Gesicherten Caches

    ANMERKUNG: Das Importieren einer beschädigter Spiegelung entspricht dem Importieren einer Fremdkonfiguration. Weitere Informationen finden Sie unter Importieren oder Löschen von Fremdkonfigurationen mithilfe des Menüs „VD Mgmt“ (Verwaltung virtueller Laufwerke). Das importierte virtuelle Laufwerk befindet sich im heruntergestuften Zustand, bis das fehlende Mitglied neu erstellt wurde.
  • Seite 81: Löschen Von Virtuellen Festplatten

    Markieren Sie mit der Nach-unten-Taste ein verfügbares physisches Laufwerk. Drücken Sie die Leertaste, um das Laufwerk auszuwählen. Wiederholen Sie die Schritte 1 und 2 für jedes zu erstellende dedizierte Ersatzlaufwerk. ANMERKUNG: Neben dem/den ausgewählte(n) physische(n) Laufwerk(en) wird ein X angezeigt. •...
  • Seite 82: Löschen Der Konfiguration

    Löschen der Konfiguration Um die Konfiguration zu löschen, führen Sie die folgenden Schritte im BIOS-Konfigurationsdienstprogramm (<Strg><R>) durch: Drücken Sie <Strg> <N>, um den Bildschirm VD Mgmt (Verwaltung virtueller Laufwerke) zu öffnen. Wählen Sie den Controller mithilfe der Pfeiltasten aus. Drücken Sie <F2>. Das Aktionsmenü...
  • Seite 83: Einstellen Des Led-Blinkens

    Eine Liste physischer Laufwerke wird angezeigt. Der Status jedes Laufwerks wird unter der Überschrift State (Status) angezeigt. Markieren Sie mit der Nach-unten-Taste das physische Laufwerk, das umgewandelt werden soll. Drücken Sie <F2>, um das Menü mit den verfügbaren Maßnahmen anzuzeigen. Markieren Sie mit der Nach-unten-Taste entweder die Option Convert to Non-RAID (In Non-RAID umwandeln) oder Convert to RAID Capable (In RAID-fähig umwandeln).
  • Seite 84: Ersetzen Einer Online-Geschalteten, Physischen Festplatte

    Wählen Sie mit der Nach-unten-Taste in der Aktionsliste die Option Ersatzlaufwerk entfernen aus und drücken Sie die <Eingabetaste>. Das physische Laufwerk wird auf den Status Bereit gesetzt. Der Status des physischen Laufwerks wird unter der Überschrift Status angezeigt. ANMERKUNG: Verwenden Sie für ein bestimmtes virtuelles Laufwerk am besten physische Laufwerke mit der gleichen Kapazität.
  • Seite 85: Durchführen Einer Manuellen Neuerstellung Einer Einzelnen Physischen Festplatte

    • Eine Konsistenzprüfung auf dem virtuellen Laufwerk Die folgende Warnmeldung wird angezeigt: The virtual disk is undergoing a background initialization process. Would you like to stop the operation and proceed with the <full initialization/quick initialization/consistency check> instead? Klicken Sie auf Yes (Ja), um die Hintergrundinitialisierung anzuhalten und den angeforderten Vorgang zu starten, oder klicken Sie auf No (Nein), um die Hintergrundinitialisierung fortzusetzen.
  • Seite 86: Aktivieren Der Startunterstützung Für Einen Bios-Aktivierten Controller

    Drücken Sie die <Tab>, um den Cursor auf die Schaltfläche Übernehmen zu setzen. Drücken Sie dann die <Enter>, um die gewählte Option zu übernehmen. Das Controller-BIOS ist aktiviert. Um das Controller-BIOS zu deaktivieren, heben Sie die Auswahl der Option Controller-BIOS aktivieren durch Drücken der Leertaste auf, wählen Sie Übernehmen und drücken Sie die <Enter>.
  • Seite 87: Deaktivieren Des Automatischen Imports

    So aktivieren Sie Auto Import: Drücken Sie <Strg> <N>, um den Bildschirm Ctrl Mgmt (Controllerverwaltung) zu öffnen. Drücken Sie die <Tabulatortaste>, um den Cursor im Feld Settings (Einstellungen) auf die Option Enable Auto Import (Auto Import aktivieren) zu setzen. Drücken Sie die Leertaste, um Auto Import aktivieren auszuwählen. Neben Auto Import aktivieren wird ein X angezeigt.
  • Seite 88: Uefi/Hii Raid-Konfigurationsdienstprogramm

    Verwenden Sie das UEFI RAID-Konfigurationsdienstprogramm für die Ersteinrichtung und für die Notfall- Wiederherstellung. Dieses Dienstprogramm enthält auch bestimmte erweiterte Funktionen. Themen: • Aufrufen des UEFI-Konfigurationsdienstprogramms • Beenden des UEFI-Konfigurationsdienstprogramms • Navigieren zum Dell PERC 9-Konfigurationsdienstprogramm • Konfigurationsverwaltung • Controllerverwaltung • Verwaltung virtueller Laufwerke •...
  • Seite 89: Beenden Des Uefi-Konfigurationsdienstprogramms

    Starten Sie das UEFI-Konfigurationsdienstprogramm (siehe Aufrufen des UEFI-Konfigurationsdienstprogramms). Der Bildschirm Device Settings (Geräteeinstellungen) zeigt eine Liste der NIC-Ports und das Dell PERC 9- Konfigurationsdienstprogramm an. Klicken Sie auf Dell PERC 9 Configuration Utility (Dell PERC 9-Konfigurationsdienstprogramm), um das PERC 9- Konfigurationsdienstprogramm zu starten.
  • Seite 90: Erstellen Von Profilbasierten Virtuelle Festplatten

    Klicken Sie auf Create Virtual Disk (Virtuelles Festplatte erstellen) und die virtuellen Festplatten werden mit den angegebenen Parametern erstellt. Erstellen von profilbasierten virtuelle Festplatten Rufen Sie das Dell PERC 9-Konfigurationsdienstprogramm auf. Siehe Navigieren zum PERC 9-Konfigurationsdienstprogramm. Klicken Sie auf Configuration Management-(Konfigurationsverwaltung) > Create Profile Based Virtual Disks (Profilbasierte virtuelle Festplatte erstellen).
  • Seite 91: Konvertieren Physischer Festplatten In Non-Raid-Festplatten

    Es wird ein Bildschirm angezeigt, in dem Sie gefragt werden, ob Sie den Vorgang wirklich durchführen möchten. Klicken Sie auf Yes (Ja), um fortzufahren. Konvertieren physischer Festplatten in Non-RAID-Festplatten Rufen Sie das Dell PERC 9-Konfigurationsdienstprogramm auf. Siehe Navigieren zum PERC 9-Konfigurationsdienstprogramm.
  • Seite 92: Löschen Von Vorhandenen Konfigurationen Auf Einem Raid-Controller

    Löschen von vorhandenen Konfigurationen auf einem RAID- Controller Rufen Sie das Dell PERC 9-Konfigurationsdienstprogramm auf. Siehe Navigieren zum PERC 9-Konfigurationsdienstprogramm. Klicken Sie auf Configuration Management (Konfigurationsverwaltung) > Clear Configuration (Konfiguration löschen). Klicken Sie auf OK. Es wird ein Bildschirm angezeigt, in dem Sie gefragt werden, ob Sie den Vorgang wirklich durchführen möchten.
  • Seite 93: Speichern Des Debugprotokolls

    Voraussetzungen gelesen haben. Weitere Informationen finden Sie unter Voraussetzungen für den Übergang vom RAID- zum HBA-Modus. Öffnen Sie das Dell PERC 9-Konfigurationsdienstprogramm. Informationen hierzu finden Sie unter Navigieren zum PERC 9- Konfigurationsdienstprogramm. Klicken Sie auf Controllerverwaltung > Erweiterte Controllerverwaltung > In den HBA-Modus wechseln.
  • Seite 94: Verwaltung Virtueller Laufwerke

    Wählen Sie die physische Festplatte aus und klicken Sie auf View Physical Disk Properties (Eigenschaften physischer Festplatten anzeigen). Verwaltung von physischen Festplatten Anzeigen der Eigenschaften physischer Festplatten Öffnen Sie das Dell PERC 9-Konfigurationsdienstprogramm. Informationen hierzu finden Sie unter Navigieren zum PERC 9- Konfigurationsdienstprogramm. Klicken Sie auf Physical Disk Management(Verwaltung von physischen Festplatten).
  • Seite 95: Verwaltung Von Hardwarekomponenten

    Wenn Sie die Option Patrol Read im Abschnitt Erweitert... auswählen, wird eventuell eine Fehlermeldung angezeigt. Diese Fehlermeldung kann ignoriert werden. Verwaltung von Hardwarekomponenten Anzeigen der Akkueigenschaften Rufen Sie das Dell PERC 9-Konfigurationsdienstprogramm auf. Siehe Navigieren zum PERC 9-Konfigurationsdienstprogramm. Klicken Sie auf Hardware Components (Hardwarekomponenten) > Advanced Hardware Components (Erweiterte Hardwarekomponenten) >...
  • Seite 96: Controllerverwaltung (Ctrl Mgmt)

    Alle physischen Festplatten, die der virtuellen Festplatte zugeordnet sind, werden angezeigt. Controllerverwaltung (Ctrl Mgmt) Der Bildschirm Controller Management (Ctrl Mgmt) enthält den Produktnamen, das Produktpaket, die Firmware-Version , BIOS-Version, Boot-Block-Version, Controller-ID, Sicherheitsfunktion und den Sicherheitsschlüssel. Verwenden Sie diesen Bildschirm, um Aktionen für den Controller und das BIOS durchzuführen.
  • Seite 97: Discovery Error Message (Fehlermeldung "Ermittlungsfehler")

    configuration. If you wish to use them at a later time, they will have to be imported. If you believe these virtual disks should be present, please power off your system and check your cables to ensure all disks are present. Press any key to continue, or 'C' to load the configuration utility.
  • Seite 98: Sicherheitsschlüssel Und Raid-Verwaltung

    Festplatten erreicht. Pro Controller existiert ein Sicherheitsschlüssel. Sie können den Sicherheitsschlüssel unter LKM (Local Key Management) verwalten. Der Schlüssel kann mithilfe der Speicherverwaltungsanwendung Dell OpenManage in einer Datei hinterlegt werden. Der Sicherheitsschlüssel wird vom Controller dazu verwendet, den Zugriff auf verschlüsselungsfähigen physischen Festplatten zu sperren oder zu entsperren.
  • Seite 99: Verwaltung Des Lokalen Schlüssels (Lkm)

    Verwaltung des lokalen Schlüssels (LKM) Sie können LKM zur Erstellung der für die Sicherung des virtuellen Laufwerks erforderlichen Schlüssel-ID und der Passphrase verwenden. Anhand dieses Sicherheitsmodus können Sie virtuelle Laufwerke sichern, Sicherheitsschlüssel ändern und gespeicherte Fremdkonfigurationen verwalten. ANMERKUNG: Unter LKM werden Sie aufgefordert, einen Kennsatz einzugeben, wenn Sie den Schlüssel erzeugen. Erstellen eines Sicherheitsschlüssels ANMERKUNG: Es gibt keine Sicherungsoption für Kennsätze;...
  • Seite 100: Löschen Eines Sicherheitsschlüssels

    Markieren Sie mithilfe der Pfeiltasten die Sicherheitsschlüsselverwaltung. Wählen Sie Schlüssel ändern und drücken Sie die <Enter>. Der Bildschirm Sicherheitsschlüssel ändern wird angezeigt. Der Curser steht auf Sicherheitsschlüsselkennung. Geben Sie eine Kennung für den Sicherheitsschlüssel ein. Drücken Sie die <Tab>, um einen neuen Kennsatz einzugeben. ANMERKUNG: •...
  • Seite 101: Sichern Von Bereits Bestehenden Virtuellen Festplatten

    Sichern von bereits bestehenden virtuellen Festplatten Wenn auf einem Controller ein ungesichertes virtuelles Laufwerk erstellt wurde, können Sie das virtuelle Laufwerk unter folgenden Voraussetzungen sichern: • Auf dem Controller ist ein Sicherheitsschlüssel vorhanden. • Alle physischen Laufwerke im virtuellen Laufwerk sind SEDs. Führen Sie folgende Schritte durch, um ein bereits bestehendes virtuelles Laufwerk auf einem gesicherten Controller zu sichern: Drücken Sie während des Hostsystemstarts <Strg>...
  • Seite 102: Sicheres Löschen

    ANMERKUNG: Zum Clear (Löschen) müssen Sie das Secure Erase (Sichere Löschen) von Fremdkonfigurationen durchführen, die mit einem anderen Sicherheitsschlüssel gesichert sind. Wenn Sie Import (Importieren) der Fremdkonfiguration wählen, wird der Bildschirm Secure Foreign Import (Sicherer Fremdimport) angezeigt. ANMERKUNG: Die Schlüsselkennung für den verwendeten Kennsatz zum Sichern der gesicherten virtuellen Fremdfestlaufwerke wird unter der Option Gesicherte Laufwerke angezeigt.
  • Seite 103: Fehlerbehebung

    Fehlerbehebung Um Hilfe zu Ihren Dell PowerEdge RAID-Controller (PERC) 9-Karten zu erhalten, können Sie sich an einen Mitarbeiter des technischen Kundendienstes von Dell wenden oder auf Dell.com/support zugreifen. Themen: • Adapter At Baseport Not Responding Error Message (Fehlermeldung "Adapter am Baseport reagiert nicht") •...
  • Seite 104: Bios Disabled Error Message (Fehlermeldung "Bios Deaktiviert")

    BIOS Disabled Error Message (Fehlermeldung "BIOS deaktiviert") Fehlermeldung: BIOS Disabled. No Logical Drives Handled by BIOS. Mögliche Ursache: Diese Warnmeldung wird angezeigt, wenn Sie die Option ROM im Konfigurationsdienstprogramm deaktivieren. Wenn die ROM-Option deaktiviert ist, kann BIOS nicht auf Int 13h starten und auch nicht den Start vom virtuellen Laufwerk anbieten.
  • Seite 105: Fehlermeldung "Missing Disks In Virtual Disk" (Fehlende Laufwerke In Virtueller Festplatte)

    Fehlermeldung "Missing Disks in Virtual Disk" (Fehlende Laufwerke in virtueller Festplatte) Fehlermeldung: The following virtual disks have missing disks: (x). If you proceed (or load the configuration utility), these virtual disks will be marked OFFLINE and will be inaccessible. Please check your cables and ensure all disks are present. Press any key to continue, or 'C' to load the configuration utility.
  • Seite 106: Dirty Cache Data Error Message (Fehlermeldung "Fehlerhafte Cache-Daten")

    Dirty Cache Data Error Message (Fehlermeldung "Fehlerhafte Cache-Daten") Fehlermeldung: The following virtual disks are missing: (x). If you proceed (or load the configuration utility), these virtual disks will be removed from your configuration. If you wish to use them at a later time, they will have to be imported.
  • Seite 107: Nicht")

    Adapter at Baseport xxxx is not responding, where xxxx is the baseport of the controller. Korrekturmaßnahme Wenden Sie sich an den Technischen Support von Dell. Offline Or Missing Virtual Drives With Preserved Cache Error Message (Fehlermeldung "Virtuelle Festplatten mit beibehaltenem Cache fehlen oder sind offline") Fehlermeldung: There are offline or missing virtual drives with preserved cache.
  • Seite 108: Virtual Disks Degraded Error Message (Fehlermeldung "Funktionsbeeinträchtigte Virtuelle Festplatten")

    Die Akkuladung ist möglicherweise zu gering. Korrekturmaßnahme Laden Sie den Akku vollständig auf, um dieses Problem zu lösen. Wenn das Problem weiterhin besteht, liegt möglicherweise ein Fehler beim Akku oder Controller-Speicher vor. Kontaktieren Sie den technischen Support von Dell. Fehlerbehebung...
  • Seite 109: Firmware Fault State Error Message (Fehlermeldung "Fehlerstatus Firmware")

    "Fehlerstatus Firmware") Fehlermeldung: Firmware is in Fault State. Korrekturmaßnahme Wenden Sie sich an den Technischen Support von Dell. Foreign Configuration Found Error Message (Fehlermeldung "Fremdkonfiguration gefunden") Fehlermeldung: Foreign configuration(s) found on adapter. Press any key to continue, or ’C’ to load the configuration utility or ’F’...
  • Seite 110: Previous Configuration Cleared Or Missing Error Message (Fehlermeldung "Vorherige Konfiguration Gelöscht Oder Nicht Vorhanden")

    Previous Configuration Cleared Or Missing Error Message (Fehlermeldung "Vorherige Konfiguration gelöscht oder nicht vorhanden") Error Message: Previous configuration(s) cleared or missing. Importing configuration created on XX/XX XX.XX. Press any key to continue, or ’C’ to load the configuration utility. Mögliche Ursache: Diese Meldung zeigt an, dass der Controller und die physischen Laufwerke über unterschiedliche Konfigurationen verfügen.
  • Seite 111: Configured Disks Removed Or Not Accessible Error Message (Fehlermeldung "Konfiguriertes Laufwerk Entfernt Oder Nicht Mehr Zugänglich")

    Configured Disks Removed Or Not Accessible Error Message (Fehlermeldung "Konfiguriertes Laufwerk entfernt oder nicht mehr zugänglich") Fehlermeldung: Some configured disks have been removed from your system or are no longer accessible. Check your cables and ensure all disks are present. Press any key or ’C’...
  • Seite 112: Drive Configuration Changes Error Message (Fehlermeldung „Veränderte Laufwerkskonfiguration")

    Anschluss angeschlossen sind. Korrekturmaßnahme Sie müssen alle überzähligen Gehäuse entfernen und das System erneut starten. Firmware Fault State Error Message (Fehlermeldung "Fehlerstatus Firmware") Fehlermeldung: Firmware is in Fault State. Korrekturmaßnahme Wenden Sie sich an den Technischen Support von Dell. Fehlerbehebung...
  • Seite 113: Foreign Configuration Found Error Message (Fehlermeldung "Fremdkonfiguration Gefunden")

    Stellen Sie sicher, dass alle physischen Laufwerke vorhanden und alle virtuellen Laufwerke im Status „optimal“ sind. Löschen Sie die Fremdkonfiguration durch Drücken der Tastenkombination <Strg> <R> oder über die Anwendung Dell OpenManage Server Administratorspeicherverwaltung. VORSICHT: Wenn Sie die Fremdkonfiguration löschen, geht das physische Laufwerk in den Status „Bereit“...
  • Seite 114: Speicherfehler

    Der Controller protokolliert ein Ereignis in seinem internen Ereignisprotokoll und gibt beim POST eine Meldung über den Multibitfehler aus. ANMERKUNG: Wenden Sie sich im Falle eines Multibitfehlers an den Technischen Support von Dell. Status „Beibehaltener Cache“ Der Controller behält den fehlerhaften Cache eines virtuellen Laufwerks bei, wenn das virtuelle Laufwerk offline geht oder aufgrund fehlender physischer Laufwerke gelöscht wird.
  • Seite 115: Fehler Beim Löschen Eines Sicherheitsschlüssels

    bestehen. Um eine solche Festplatte auszuwählen/zu konfigurieren, müssen Sie eine ungesicherte virtuelle Festplatte erstellen. Sie können eine solche Festplatte selbst dann erstellen, wenn ein Sicherheitsschlüssel vorhanden ist. Wählen Sie in diesem Fall im Menü Create New VD (Neue virtuelle Festplatte erstellen) für die Option Secure VD (Virtuelle Festplatte sichern) No (Nein) aus. Siehe Erstellen von virtuellen Festplatten zum Erstellen einer ungesicherten virtuellen Festplatte.
  • Seite 116: Probleme Mit Physischen Festplatten

    Problem: Eine der physischen Festplatten im Disk-Array befindet sich im fehlerhaften Zustand. Korrekturmaßnahme Aktualisieren Sie die PERC-Karten auf die aktuellste Firmware, die auf Dell.com/support verfügbar ist, und tauschen Sie das Laufwerk aus. Fehlertolerante virtuelle Festplatte kann nicht neu erstellt werden Problem: Eine fehlertolerante virtuelle Festplatte kann nicht wiederaufgebaut werden.
  • Seite 117: Neuerstellen Einer Fehlerhaften Physischen Festplatte

    Sie können eine manuelle Neuerstellung mehrerer physischer Festplatten durchführen, indem Sie das BIOS Configuration Utility (<Ctrl> <R>) (BIOS-Konfigurationsdienstprogramm [<Strg><R>]) oder die Speicherverwaltungsanwendung Dell OpenManage verwenden. Informationen zur Neuerstellung einer einzelnen physischen Festplatte finden Sie unter Durchführen einer manuellen Neuerstellung einer einzelnen physischen Festplatte.
  • Seite 118: Physische Festplatte Fällt Während Der Rekonstruktion Auf Redundantem Virtuellen Laufwerk Aus

    Ausfälle des physischen Laufwerks erkannt werden können. ANMERKUNG: Weitere Informationen zu SMART-Fehlerberichten, die Hardwareausfälle anzeigen können, finden Sie in der Dokumentation zur Dell OpenManage-Speicherverwaltung auf Dell.com/support/manuals. Smart Error Detected On A Physical Disk In A Redundant Virtual Disk (SMART-Fehler wurde auf physischer Festplatte in...
  • Seite 119: Smart Error Detected On A Physical Disk In A Non-Redundant Virtual Disk (Smart-Fehler Wurde Auf Physischem Laufwerk In Nicht Redundantem Virtuellen Laufwerk Festgestellt)

    Setzen Sie das physische Laufwerk auf „offline“. ANMERKUNG: Wenn ein Ersatzlaufwerk vorhanden ist, wird unter Verwendung des Ersatzlaufwerks sofort mit dem Vorgang der Neuerstellung begonnen, nachdem das ausgefallene Laufwerk offline genommen wurde. Ersetzen Sie das entsprechende physische Laufwerk durch ein neues physisches Laufwerk mit gleicher oder höherer Kapazität.
  • Seite 120: Zielfestplatte Fällt Aus

    Zielfestplatte fällt aus Problem: Das Ziellaufwerk fällt aus. Korrekturmaßnahme Wenn das Ziellaufwerk ausfällt, wird der Vorgang Mitgliederaustausch abgebrochen. Allgemeines Festplatte fällt aus Problem: Ein allgemeines Laufwerk fällt aus. Korrekturmaßnahme Wenn das Ziellaufwerk ausfällt und der Vorgang Mitgliedertausch abgebrochen wird, die Quelldaten jedoch noch verfügbar sind, wird der Mitgliedertausch-Vorgang als Mitgliedertausch fortgesetzt.
  • Seite 121: Led-Anzeigen Der Laufwerkträger Für Physische Laufwerke

    Korrekturmaßnahme Dies ist ein bekanntes Problem. Ein nicht unterstützter Befehl wird durch die Benutzeranwendung eingegeben. Die Benutzeranwendung versucht in diesem Fall, Befehlsbeschreibungsblöcke (CDB; Command Descriptor Block) an RAID-Volumes zu übertragen. Diese Fehlermeldung führt zu keinerlei Einschränkungen für den Benutzer und die Funktionalität wird nicht beeinträchtigt.
  • Seite 122 Falls der UEFI-Treiber konfiguriert werden muss, drücken Sie alternativ eine beliebige Taste, um das Konfigurationsdienstprogramm zu laden. Fehlerbehebung...
  • Seite 123: Anhang: Raid-Beschreibung

    Anhang: RAID-Beschreibung RAID bezeichnet eine Gruppe von mehreren unabhängigen physischen Laufwerken, die eine höhere Leistung ermöglichen, da mehr Laufwerke für das Speichern und den Zugriff auf die Daten verwendet werden. VORSICHT: Bei Ausfall eines physischen Laufwerks fällt ein virtuelles RAID 0-Laufwerk aus, was zu Datenverlust führt. Ein RAID-Laufwerk-Subsystem bietet die folgenden Vorteile: •...
  • Seite 124: Raid-Terminologie

    RAID-Level Mindestanzahl an Laufwerken Maximale Anzahl an Laufwerken RAID-Terminologie Festplatten-Striping Beim Laufwerk-Striping können Sie Daten über mehrere physische Laufwerke hinweg schreiben, anstatt nur ein physisches Laufwerk zu nutzen. Beim Laufwerk-Striping erfolgt eine Partitionierung des Speicherplatzes jedes physischen Laufwerks in Blöcke der Größen 64 KB, 128 KB, 256 KB, 512 KB und 1 MB.
  • Seite 125: Übergreifende Raid-Level

    Abbildung 25. Beispiel für Laufwerkspiegelung (RAID 1) Übergreifende RAID-Level Der Begriff „Spanning“ (ein übergreifendes Laufwerk) beschreibt, auf welche Weise die RAID-Level 10, 50 und 60 aus mehreren Sätzen grundlegender oder einfacher RAID-Level aufgebaut werden. RAID 10 ist z. B. aus mehreren Sätzen aus RAID 1-Arrays aufgebaut, wobei jeder RAID 1-Satz als Bereich (Span) gilt.
  • Seite 126 Abbildung 27. Beispiel doppelt verteilter Parität (RAID 6) ANMERKUNG: Die Parität wird auf alle Laufwerke des Arrays verteilt. Anhang: RAID-Beschreibung...
  • Seite 127: Wie Sie Hilfe Bekommen

    Sie das Team des weltweiten technischen Supports von Dell EMC anrufen oder per Chat oder E-Mail kontaktieren können. Feedback zur Dokumentation Klicken Sie auf allen Seiten der Dell Dokumentation auf den Link Feedback (Rückmeldung), füllen Sie das Formular aus und klicken Sie auf Submit (Senden), um uns Ihre Rückmeldung zukommen zu lassen. Ausfindigmachen der Service-Tag-Nummer Ihres Systems Ihr System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Express-Service-Tag-Nummer identifiziert.
  • Seite 128 Ihr System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Service-Tag-Nummer identifiziert. Sie können den Express-Servicecode und die Service-Tag-Nummer auf einem Etikett auf dem Gehäuse finden. Alternativ dazu befinden sich die Informationen auch auf einem Aufkleber auf dem Systemgehäuse. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.

Diese Anleitung auch für:

Emc poweredge raid-controller 9H330H830

Inhaltsverzeichnis
