TREND Multipro Copper Kurzbedienungsanleitung Seite 43

(Siehe Hinweise unten)
Active Probe
Passive Probe
(Nicht verwendet)

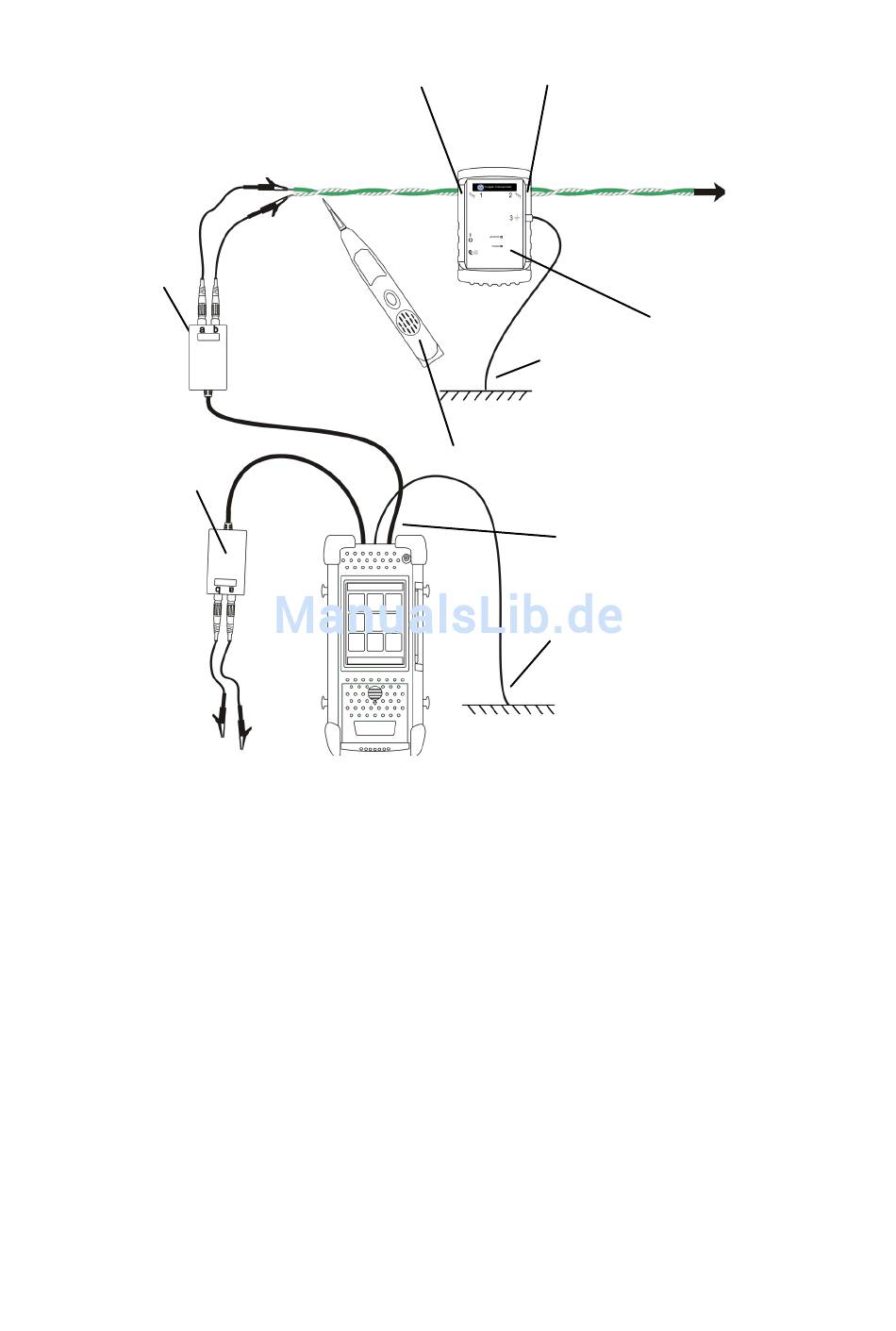

Dieses Anschlussbild kann für alle Messungen, außer Nah- und Fernneben-
sprechen (NEXT und FEXT) verwendet werden.
Hinweise:
Im gezeigten Anschlussbeispiel ist der Messkopf „Active Probe" mit der zu
qualifizierenden Doppelader am Port „1" des Transponders angeschlossen, die zu
weiteren Netzwerkelementen oder Transpondern führende Doppelader am Port „2".
Die Anschaltung der Leitungen an den Ports „1" und „2" des Transponders kann
ohne Einschränkung der Funktionen des Gerätes vertauscht werden, außer für die
Pair Tracer-Funktion. Dieser sendet ausschließlich auf Port „1" des Transponders.
Bei inaktivem Transponder (ausgeschaltet oder Standby) wird die Leitung
zwischen den Ports „1" und „2" verlustfrei durchgeschleift.
Bei Synchronisation des Multipro mit dem Transponder ist die Verbindung
zwischen den Ports „1" und „2" hochohmig unterbrochen.
Multipro Copper
Kurzbedienungsanleitung
RJ11-Anschluss „1"
Zu qualifizierende
Doppelader
Anschlussbild 5
RJ11-Anschluss „2"
(Siehe Hinweise unten)
Zum nächsten Netzwerkelement
oder zusätzlichen Transpondern
Erde
Kabeladersuchgerät
(optional)
Tx / Rx
Erde
-22-
Transponder
405801 Iss 3
