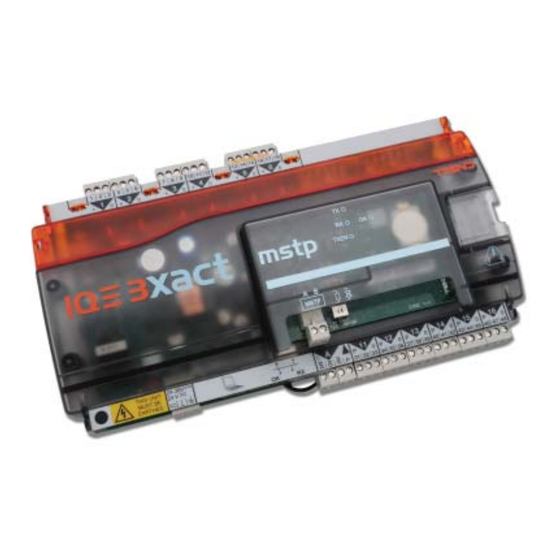

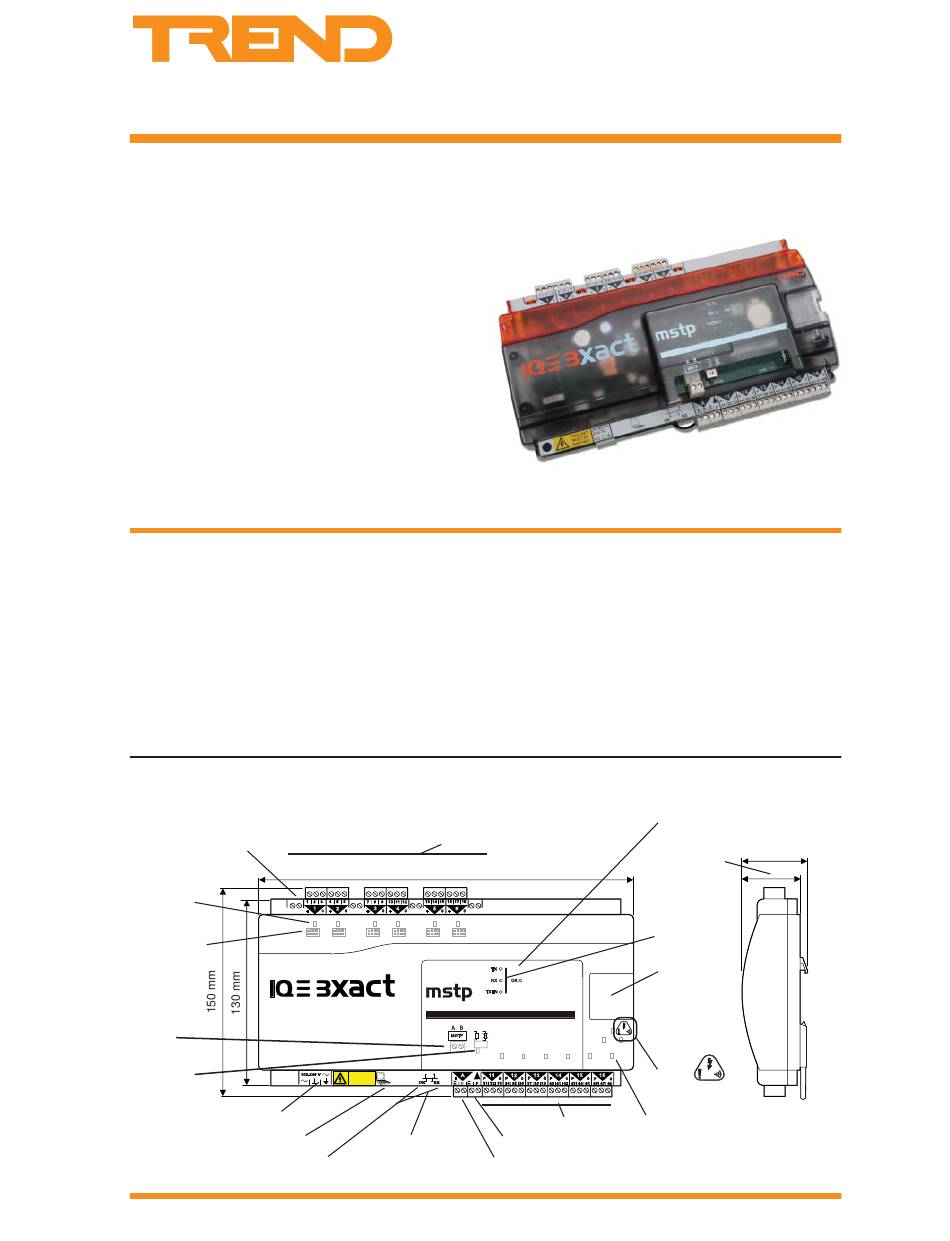

MS/TP BACnet Interface Node Controller
IQ3.../MSTP/BINC/..
Beschreibung
Der IQ3.../MSTP/BINC/... dient als Schnittstelle zwischen einem
MS/TP-Segment (und dessen IQeco Stationen) und dem Rest des
Trend Gebäudemanagementsstems. Er unterstützt BACnet über
MSTP. Das Gerät beinhaltet die Standard IQ3-Funktionen (z.B
Strategie) und es besitzt virtuelle CNCs. Diese können von einer
Leitstation oder einem Softwaretool, das auf einem PC installiert ist,
genutzt werden, um über das Ethernet Netzwerk eine Verbindung
zum Trend System herzustellen.
Die Standardfunktionen der IQ3 werden im Datenblatt TA200505GER
beschrieben. Das Datenblatt des IQ3../.../MSTP/BINC/... beschreibt
die zusätzlichen Funktionen der /MSTP/BINC/.. Option.
Physikalisch
Diagramm zeigt IQ3XACT/12; die /00 Version besitzt keine Ein-/Ausgänge
Abschirmung
(Erde)
Einggangs-
LEDs
u n t e r d e r
Abdeckung
Steckbrücken
Eingänge
MSTP
Anschluß
Schalter
Abschluß-
widerstand
Spannungsversorgung
RS232 lokaler Supervisor
Anschluß
OK, RX Ethernet LEDs
IQ3.../MSTP/BINC/... Datenblatt TA201095GER Version 2, 23-Jun-2011
IQ3.../MSTP/BINC/..
Funktionen
▪
Trend Schnittstellenadapter mit MS/TP Anschluß (IQecos).
▪
Standard IQ Konfi gurationsmodule.
▪
BACnet über MS/TP
▪
MS/TP Platine mit Abschlußwiderstand
Eingänge
263 mm
THIS UNIT
MUST BE
EARTHED
Ausgänge
Versorgung Ausgangsbus
Ausgang Hilfspannung
Datenblatt
Abdeckung Zusatzplatine - MS/TP Platine
46 mm
42 mm
MS/TP LEDs
I/O Bus
Abdeckung
LEDs unter der
Frontabdeckung
Spannung
Watchdog I/O Bus
Ausgang LEDs
1
