TREND Multipro Copper Kurzbedienungsanleitung Seite 30

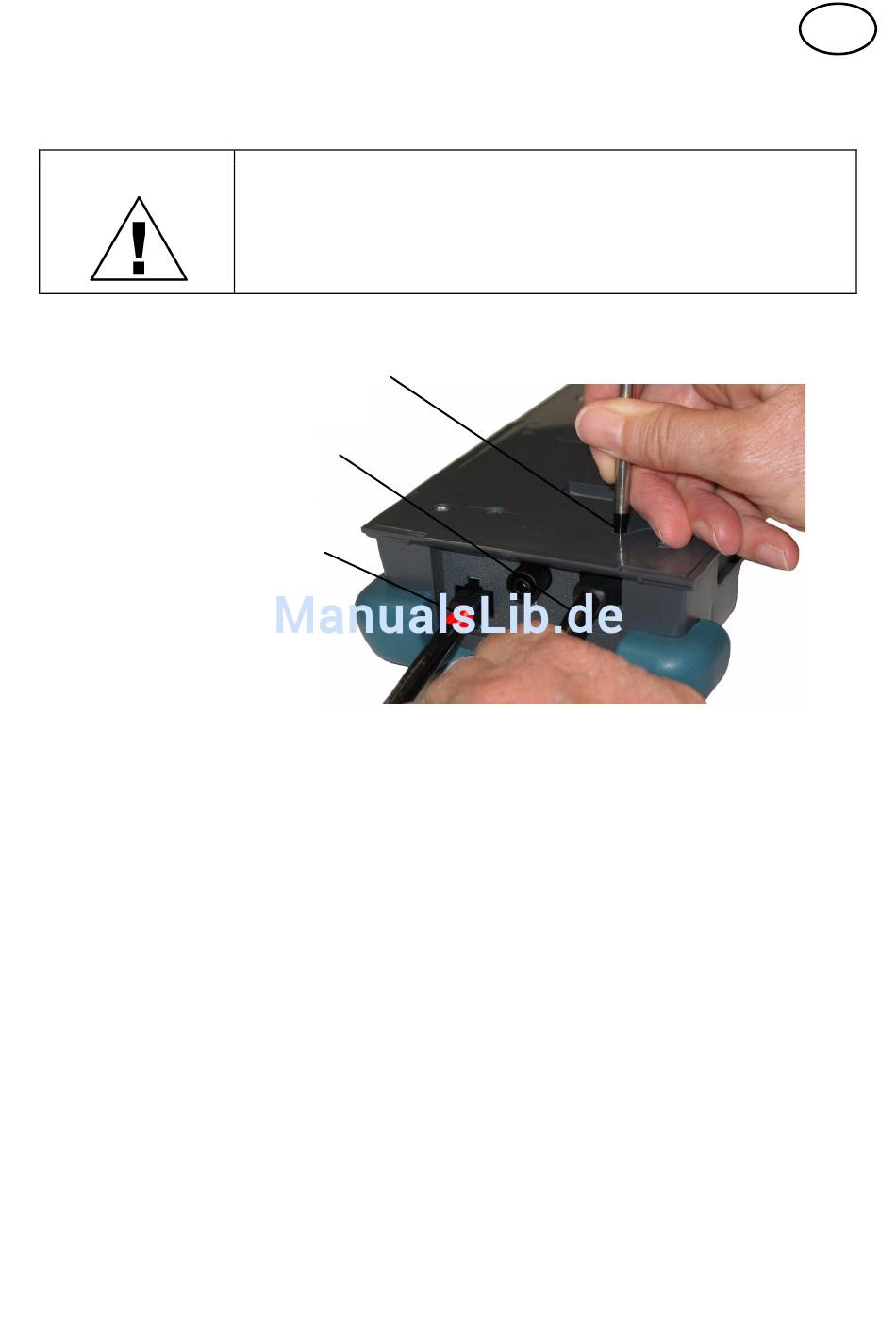

Lösen der Messkabel vom Testmodul Copper PIM
Warnhinweis
Auslösebohrung
Anschlusskabel
Passive Probe
Anschlusskabel
Active Probe
(Rot Markiert)
Lösen Sie die Messkabel, wie nachfolgend beschrieben:
1. Schalten Sie den Trend Multipro aus.
2. Trennen Sie das Testmodul Copper PIM vom Basisgerät Trend
Multipro. Siehe hierzu die Hinweise in der Kurzbedienungsanlei-
tung Trend Multipro.
3. Führen Sie den Bedienstift in die Auslösebohrung auf der Rück-
seite des Testmoduls ein. Drücken Sie die Klinke am Stecker des
zu lösenden Testkabels herunter und halten Sie diese gedrückt.
4. Ziehen Sie das Testkabel vorsichtig aus der Buchse des Test-
moduls. Achten Sie darauf, dass die Klinke des Steckers nicht
beschädigt wird.
5. Ziehen Sie den Bedienstift aus der Auslösebohrung.
Wiederholen Sie die Schritte 1 – 5, um das zweite Kabel vom Testmodul zu
trennen.
405801 Iss 3
Trennen Sie zu Ihrer Sicherheit stets alle
Messleitungen von den Kupferdoppeladern, bevor Sie
die Messkabel mit den Messköpfen vom Testmodul
Copper PIM lösen!
-9-
Kurzbedienungsanleitung
D
Multipro Copper
