TREND Multipro Copper Kurzbedienungsanleitung Seite 33

RJ11-Anschluss „1"
für Messkabel
Schalter EIN / AUS
Anschluss für
Netzteil
LED „POWER"
RJ11-Anschlüsse für Kupferdoppelader: Über diese Anschlüsse
•
wird der Transponder mit Hilfe der zweiadrigen Anschlusskabel mit
den zu qualifizierenden Doppeladern verbunden. Die Funktion der
Ports „1" und „2" ist identisch, außer für die Pair Tracer-Funktion.
Der Pair Tracer sendet nur auf Port „1".
Erdungsanschluss: Über diesen Anschluss kann der Transponder
•
bei Bedarf mit dem Erdpotential verbunden werden. Wir empfehlen
eine Erdung des Transponders bei allen Messungen mit Ver-
wendung des Transponders. Es müssen jedoch unbedingt Erd-
schleifen und Ausgleichsströme über die Schirmung des Kabels
vermieden werden.
Drehschalter für Adresseinstellung: Mit Hilfe des Drehschalters
•
wird jedem in der Leitung eingeschleiften Transponder eine
eindeutige Adresse zugewiesen. Hierdurch kann jeder Trans-
ponder in der Leitung vom Multipro aus gezielt aktiviert werden.
Grundeinstellung ist Adresse „1". Diese ist auch in den Standard-
Konfigurationsdateien für Transponderunterstützung voreingestellt.
Bei Einstellung von Adresse „0" wird der Pair Tracer-Ton
eingeschaltet.
Multipro Copper
Kurzbedienungsanleitung

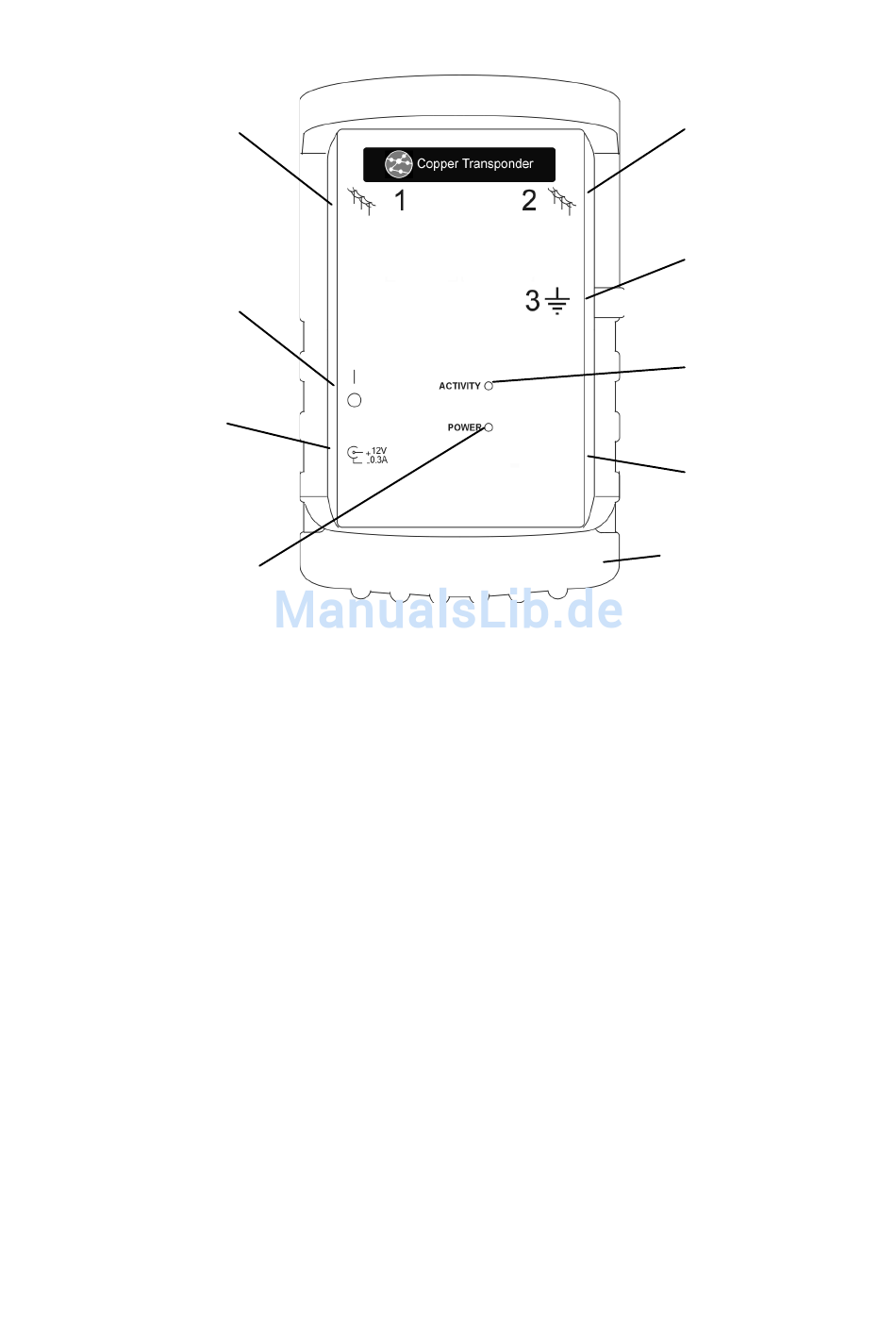

Vorderansicht des Copper Transponders
-12-
RJ11-Anschluss „1"
für Messkabel
Erdungsanschluss
LED „ACTIVITY"
Drehschalter für
Adresseinstellung
Gummischutzhülle
405801 Iss 3
