Messköpfe mit Anschlusskabeln und Messleitungen
Messköpfe
Das Gerät wird mit zwei verschiedenen Messköpfen geliefert:
Active Probe: Aktiver Messkopf mit rot gekennzeichneten An-
•
schlussbuchsen
Passive Probe: Passiver Messkopf mit schwarz gekennzeichneten
•
Anschlussbuchsen
Hinweis: Bei einem Softwarestand bis Version 2.5.0 müssen unbedingt
beide Messköpfe am Gerät angeschlossen sein. Ab Softwarestand 2.6.0
kann ohne angeschlossenen Messkopf „Passive Probe" gearbeitet werden,
falls kein Nebensprechen oder Cross Talk TDR gemessen werden sollen.

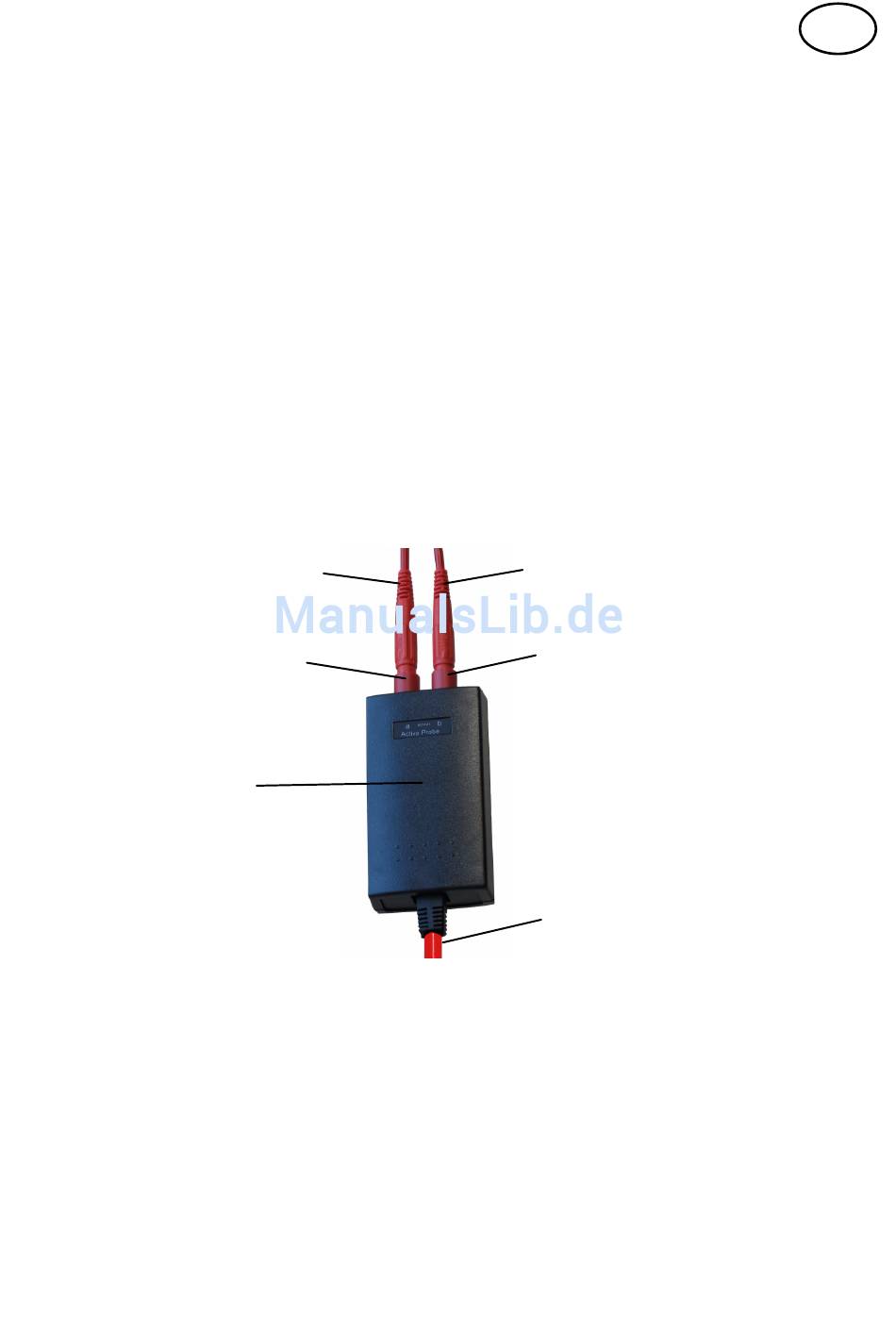

Die folgende Abbildung zeigt den Messkopf Active Probe:
Messleitung am
Anschluss „a"
Anschluss „a"
Probe
Messleitungen für Anschluss der Kupferdoppelader
Verwenden Sie stets die kurzen roten Messleitungen mit Sicherheitsstecker
und Krokodilklemme, um die zu qualifizierende Doppelader mit den
Messköpfen zu verbinden.
Anschluss „a": Schließen Sie Ader „a" der zu qualifizierenden
•
Doppelader an.
Anschluss „b": Schließen Sie Ader „b" der zu qualifizierenden
•
Doppelader an.
405801 Iss 3
Messleitung am
Anschluss „b"
Anschluss „b"
Anschlusskabel
für Messkopf
-7-
