TREND Multipro Copper Kurzbedienungsanleitung Seite 39

Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Passive Probe
(Nicht verwendet)
Dieses Anschlussbild kann für folgende Messungen und Tests verwendet
werden:
• Leitungsspannung
• Schleifenwiderstand
(Kurzschlussbrücke am fernen Ende ist manuell einzulegen)
• Isolationswiderstand
• Leitungskapazität
• Pupinspulenermittlung
• TDR-Messung (Normalbetrieb)
• Leitungsimpedanz
• Rückflussdämpfung
• Leitungssymmetrie
• Rauschen
• Impulsstörgeräusche
• Signalgenerator
Hinweis:
Für die Tests Schleifenwiderstand, TDR-Messung und Rückflussdämpfung
wird die Verwendung des Transponders empfohlen, um eine höhere
Messgenauigkeit zu erzielen – Siehe auch Anschlussbild 5.
Multipro Copper
Kurzbedienungsanleitung

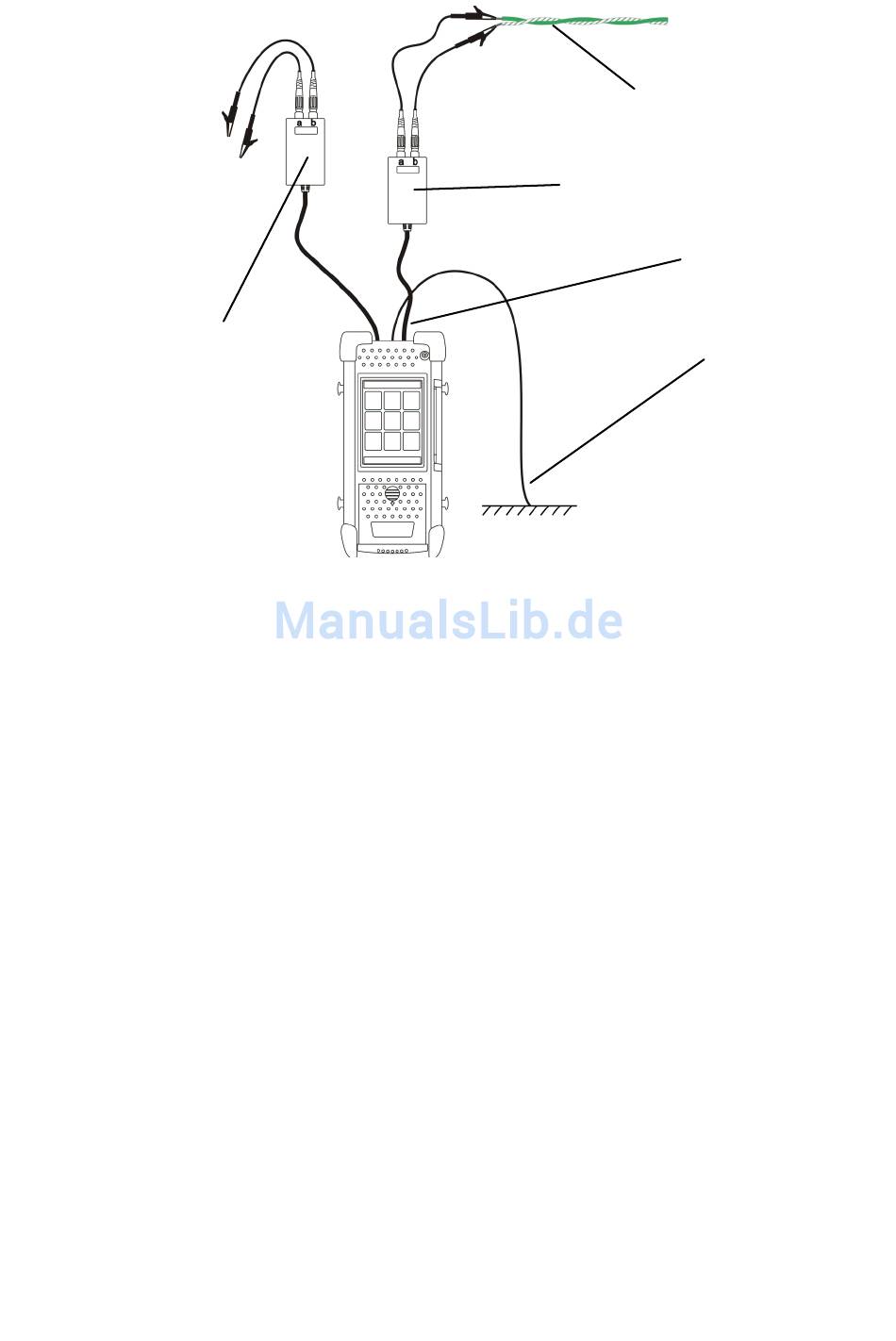

Anschlussbild 1
-18-
Zu qualifizierende
Doppelader
Active Probe
Tx /Rx
Erde
405801 Iss 3
