SE C RETL AB MAG NUS
HE AV Y DUTY

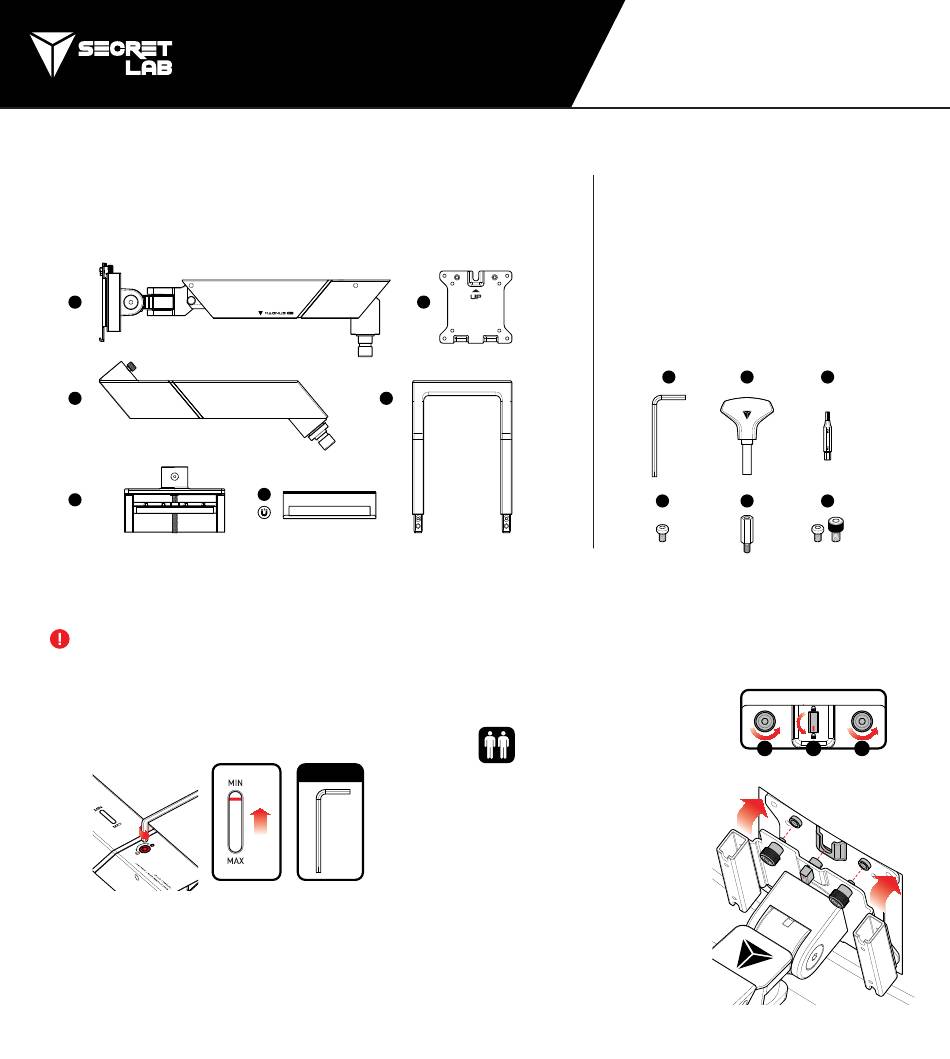

PAKKENS INDHOLD
x1
A. Overarm
B. Underarm x1
x1
C. Heavy Duty Klemmebeslag
A
B
C
DEMONTERING AF SKÆRMEN
PÅBEGYND IKKE DEMONTERINGEN AF SKÆRMEN UDEN AT FØLGE VEJLEDNINGEN
01
Begynd med at frakoble alle kabler fra din skærm og fjern
derefter begge håndtag fra VESA-beslaget.
02
Lokaliser stilleskruen på toppen af overarmen. Drej den langsomt
mod uret for at løsne den.
03
Mens du drejer på stilleskruen, vil skærmen begynde at synke.
Fortsæt med at dreje, indtil stilleskruens indikator når minimum
spænding, og din skærm er fuldt understøttet af skrivebordet.
Bemærk: Hvis din skærm ikke kan sænkes til dit skrivebord,
bør du finde et stabilt underlag for at justere højden.
MO NITO R ARM
D. VESA-Beslag
E. Håndtag til VESA-Beslag
F. Magnetisk kabelskjuler (Vedhæftet)
D
E
F
04
UNBRAKONØGLE
05
06
VÆRKTØJ INKLUDERET
x1
x2
x2
G. Unbrakonøgle (M5)
H. Magnetisk Skruetrækker Håndtag
I. Vendbar M5/M3 Sekskantskruebit
J. VESA Skruer
K. VESA Afstandsskruer
L. Ekstra Skruer
Næste skridt er at lokalisere de to låseskruer (1)
og løsne dem. Hold skærmen stabiliseret,
mens du gør dette.
Bemærk: Vi anbefaler at få hjælp af en
ven til trin 4 - 6 for at gøre
demonteringen nemmere.
Når låseskruerne er løsnet, skal du trykke
skærmen mod VESA-beslaget. Mens du holder
skærmen trykket, skal du finde og dreje
låsemøtrikken (2) 180° for at låse den op.
Med låsemøtrikken låst op, bør du nu
kunne løsne skærmarmen fra VESA-beslaget
ved forsigtigt at dreje din skærm væk fra det.
Slip overarmen langsomt, indtil du ikke
længere føler nogen modstand.
MON TERI NG-
OG BRUGSVE JLEDN IN G
x1
x1
x1
x4
x4
x3
G H I
J K L
Set Bagfra
1 2 1
