BR A S A RT I C U LÉ P O U R ÉC R AN
ULTR A- L A RG E

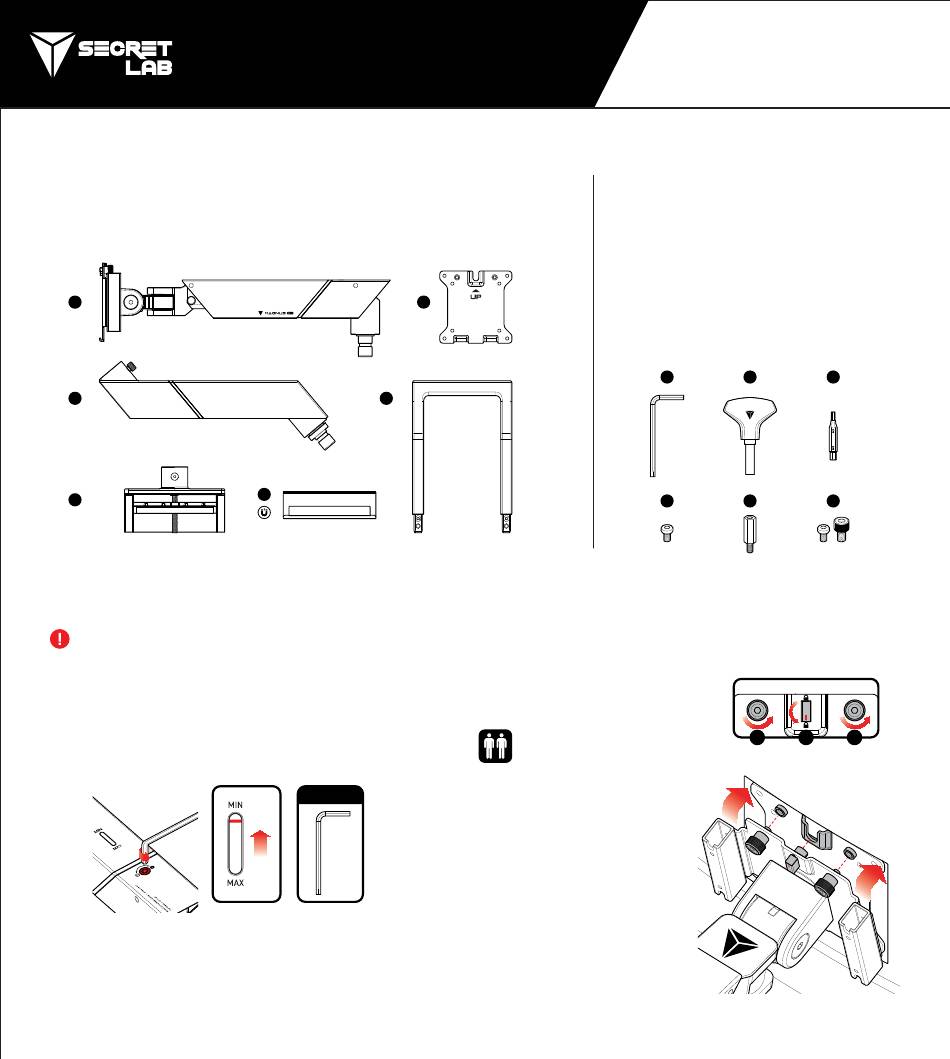

CONTENU DE LA BOÎTE
x1
A. Bras Supérieur
B. Bras Inférieur x1
x1
C. Support d'Attache Ultra-Large
A
B
C
DÉMONTAGE DE L'ÉCRAN
DÉMONTEZ UNIQUEMENT VOTRE ÉCRAN EN SUIVANT LES INSTRUCTIONS DE DÉMONTAGE QUI SUIVENT
01
Débranchez tous les câbles connectés à votre écran et
retirez les deux poignées du support VESA.
02
Localisez la Vis d'Ajustement de Tension sur le dessus
du Bras Supérieur. Tournez la lentement dans le sens
inverse des aiguilles d'une montre.
03
En tournant la Vis d'Ajustement de Tension, vous remarquerez
que l'écran commencera à pencher vers le bas. Continuez à dévisser
jusquà ce que l'indicateur approche le niveau de tension minimum,
et que le poids de votre écran soit pleinement supporté par le bureau.
Note: Si votre écran ne peut pas atteindre votre bureau, choisissez un
support stable pour compenser le manque de hauteur.
S EC R ET L A B MAG N U S
D. Plaque VESA
E. Poignées du Cupport VESA
F. Gaine de Câble Magnétique
D
E
F
04
CLEF ALLEN 05
06
BOITE À OUTILS
x1
x2
x2
G. Clef Allen (M5)
H. Poignée de tournevis magnétique
I. Tête de vissage réversible M5/M3
J. Vis VESA
K. Entretoises VESA
L. Visserie de Secours
Ensuite, trouvez les deux vis de verrouillage (1)
et déserrez-les. Pendant cette opération,
veillez à soutenir l'écran de votre ordinateur
Note : Nous recommandons de faire
appel à quelqu'un pour les étapes 4 à 6 afin
de faciliter le démontage.
Une fois les vis de verrouillage déserrées,
appuyez l'écran contre le support VESA et,
tout en maintenant la pression, localisez
et tournez le bouton de blocage (2)
à 180° pour le déverrouiller.
Une fois la poignée de verouillage débloquée,
vous devriez être en mesure de décrocher
le bras de la plaque VESA en faisant
doucement pivoter votre écran pour
le séparer du support VESA.
Relâchez lentement le bras supérieur
jusqu'à ce que vous ne sentiez
plus aucune résistance.
G U ID E D'AS S E M BL AG E
E T M ANU E L D' U T IL ISAT I O N
G H I
J K L
Vue Arrière
1 2
x1
x1
x1
x4
x4
x3
1
