BR A ZO DE MONI TOR
SE C RETL AB MAG NUS

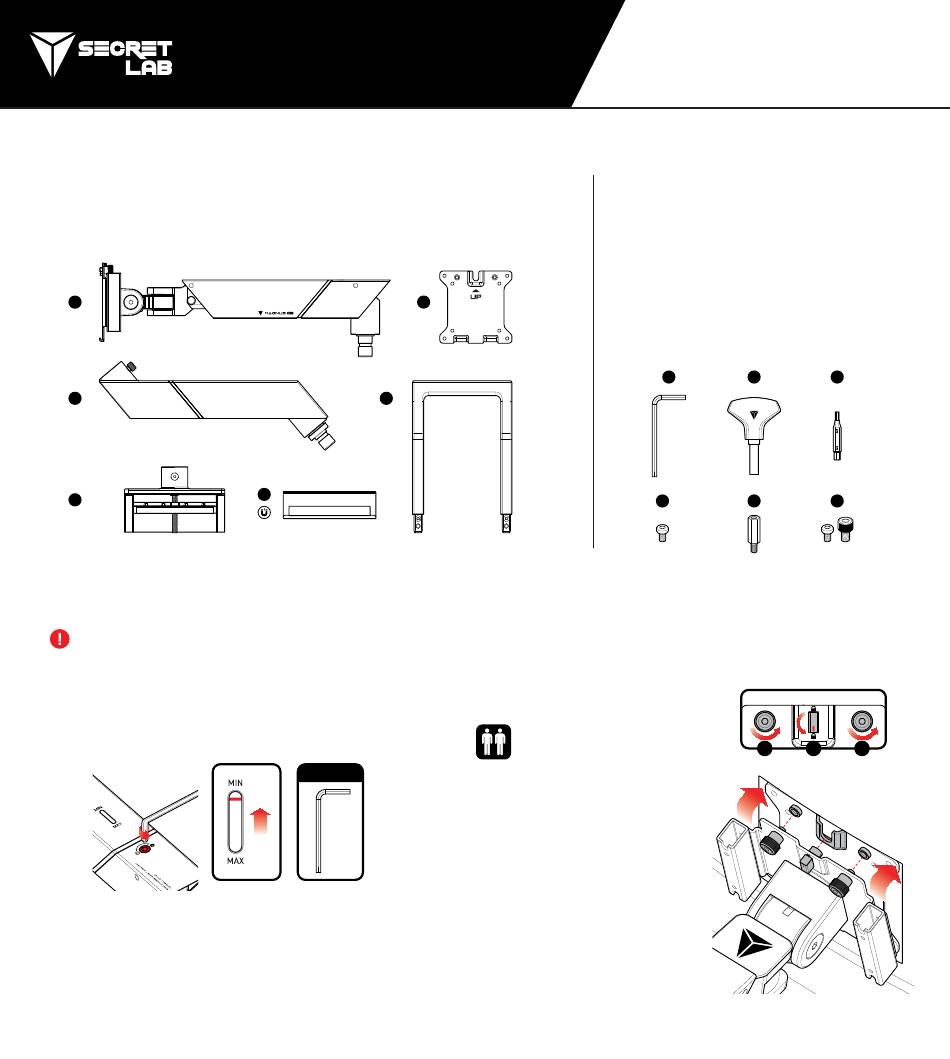

CONTENIDO DEL PAQUETE
A. Brazo superior
B. Brazo inferior
C. Soporte de abrazadera de alta resistencia
A
B
C
DESMONTAJE DEL MONITOR
NO DESMONTES LA PANTALLA DE TU MONITOR SIN SEGUIR ESTOS PASOS DE DE INSTALACIÓN.
01
Desconecta todos los cables de tu monitor y retira ambas
asas del soporte VESA.
02
Ubica el tornillo de ajuste de tensión en la parte superior del brazo
superior. Gíralo suavemente en sentido contrario a las agujas del reloj.
03
Al girar el tornillo de ajuste de la tensión, notarás que la pantalla de tu
monitor comienza a bajar. Continúa girándolo hasta que el indicador
esté cerca del nivel mínimo de tensión y la pantalla de tu monitor e
sté completamente apoyada en tu escritorio.
Nota: Si tu monitor no llega al escritorio, elige una base
de apoyo estable para ajustar la altura.
RESIST ENTE
x1
D. Placa VESA
x1 E. Asas montadas en VESA
x1
F. Funda de cable magnética (Adjunta)
D
E
F
04
05
LLAVE ALLEN
06
CAJA DE HERRAMIENTAS
x1
x2
x2
G. Llave Allen (M5)
H. Mango de destornillador magnético
I. Punta de tornillo hexagonal reversible M5/M3
J. Tornillo VESA
K. Tornillo VESA separador
L. Tornillos de repuesto
A continuación, localiza los dos tornillos de bloqueo (1)
y gíralos para aflojarlos. Mientras lo haces,
asegúrate de sostener la pantalla del monitor.
Nota: Te recomendamos contar con la ayuda
de un amigo en los pasos 4 - 6 para facilitar
el desmontaje.
Una vez que hayas aflojado los tornillos de bloqueo,
presiona el monitor hacia el soporte VESA.
Mientras mantienes la presión,
busca y gira el pomo de bloqueo (2)
180° para desbloquearlo.
Con el pomo de bloqueo desbloqueado,
deberías poder separar suavemente el brazo
del monitor de la placa VESA, pivotando el
monitor para separarlo del soporte VESA.
Baja lentamente el brazo superior hasta
que ya no sientas resistencia que lo
empuje hacia atrás.
GUÍA DE MONTA JE
Y MAN UAL DE US UAR IO
G H I
J K L
Vista Posterior
1 2
x1
x1
x1
x4
x4
x3
1
