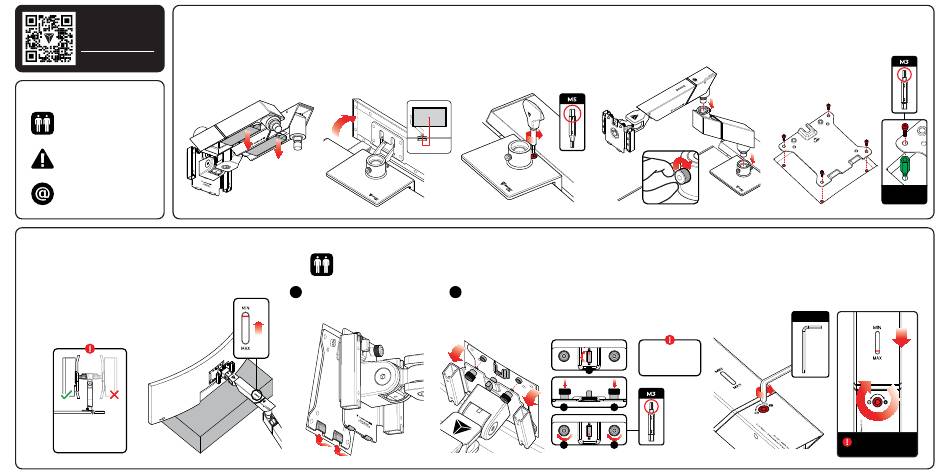

STEG A: MONTERING AV ARM
MONTERINGSVIDEO
01
Ta ut allt innehåll från förpackningen
och säkerställ att alla angivna delar
Skanna QR-koden eller gå till
secretlab.eu/sv/pages/resources medföljde. Tumskruvarna och de
för att se hela monteringsvideon.
magnetiska kabelhöljena har förmonterats
i armarna. Ta bort de magnetiska
kabelhöljena från varje enskild arm
före montering.
INNAN DU BÖRJAR
Att ha en vän till hjälp kan
göra monteringsprocessen
ännu enklar.e
Läs den viktiga
säkerhetsinformationen
före användning.
Kontakta oss om du stöter
på några problem.
STEG B: MONTERING AV BILDSKÄRM
01
För att montera din bildskärm på ett säkert sätt bör du använda den medföljande
förpackningslådan som ett säkert bottenstöd för din bildskärm. Lyft bildskärmen
och placera den ovanpå förpackningslådan enligt anvisningarna. Säkerställ att armen är
inställd på minsta möjliga spänning.
Låt förpackningen stå kvar tills du har slutfört steg 3.
Obs: Använd inte förpackningslådan för montering av bildskärmen
om den är skadad. Välj istället ett stabilt underlag med en höjd mellan
14 - 20 cm (5,5 - 7,9") och en tillräckligt stor yta för bildskärmen.
Använd alltid monitorarmen i
riktning mot skrivbordet.
Använd inte armen bort från
skrivbordet för att undvika skador
på bildskärmen och bordet.
02 03
Börja med installationen av klämfästet
genom att lyfta den bakre luckan på ditt
MAGNUS-skrivbord. Du kan nu skjuta
klämman längs kanten på skrivbordet
till önskad position.
Obs: För att centrera bildskärmen på skrivbordet
ska du justera klämmans position så att den är
12 cm (4,7") från önskad bildskärmsposition.
12 cm (4,7")
02
Vi rekommenderar att du tar hjälp av en vän med detta steg för att underlätta monteringen. För att säkerställa att bildskärmen
är ordentligt monterad ska du utföra följande tvåstegsprocess med hakning (A) och låsning (B). Se till att du har en bildskärm
som inte överskrider bildskärmsarmens kapacitet och som väger mellan 8 - 16 kg (17,6 - 35,2 lbs).
Håll i bildskärmen, manövrera armen till det läge
A B
som visas och haka först fast den nedre delen
av VESA-fästet i de nedre spåren på VESA-plattan.
04
Säkerställ att klämman ligger an mot kanten För in den nedre armen i klämfästet
på skrivbordets kant och dra åt den övre och den övre armen i den nedre armen.
skruven skruven medurs för att fästa klämman. Vrid tumskruvarna medurs
för att fästa armarna.
Obs: Se till att du inte drar åt den övre
skruven för hårt.
När krokarna har hakat i ska du kunna vinkla bildskärmen bakåt så att
låsen är i linje med varandra. När VESA-plattan och fästet är i linje
vrider du låsvredet (1) till låst läge och trycker ned varje låsskruv (2)
och drar åt för hand. Dra åt (3) låsskruvarna ordentligt medurs med
de medföljande verktygen för att fästa bildskärmen.
Bakifrån
När bildskärmen är fäst får
den inte demonteras utan
att följa anvisningarna
för demontering.
1
Uppifrån
2 2
Bakifrån
3 3
05
Placera VESA-plattan över monteringshålen
på din bildskärm och fäst plattan med hjälp av
VESA-skruvarna. Om bildskärmens VESA-hålmönster
är försänkt rekommenderar vi att du använder
de medföljande distansskruvarna
för att förlänga din VESA-platta utåt.
Obs: VESA-plattan har hålmönster på både
75 mm och 100 mm. Välj lämplig hålplacering
för din bildskärm.
03
Dra åt viktjusteringsskruven som sitter längst upp på den övre armen genom att
vrida den medurs. Du kan kontrollera spänningsnivån med hjälp av indikatorn
ovanför skruven. När spänningen är tillräcklig för bildskärmens vikt bör du kunna
lyfta upp bildskärmen utan att den sjunker. Ta bort förpackningslådan när
bildskärmen kan lyftas helt utan stöd.
INSEXNYCKEL
Säkerställ att du inte drar åt
viktjusteringsskruven för hårt
över den maximala gränsen.
ANVÄNDNING
AV DISTANSSKRUV
