SE C RETL AB MAG NUS
ヘビーデューティーモニターアーム

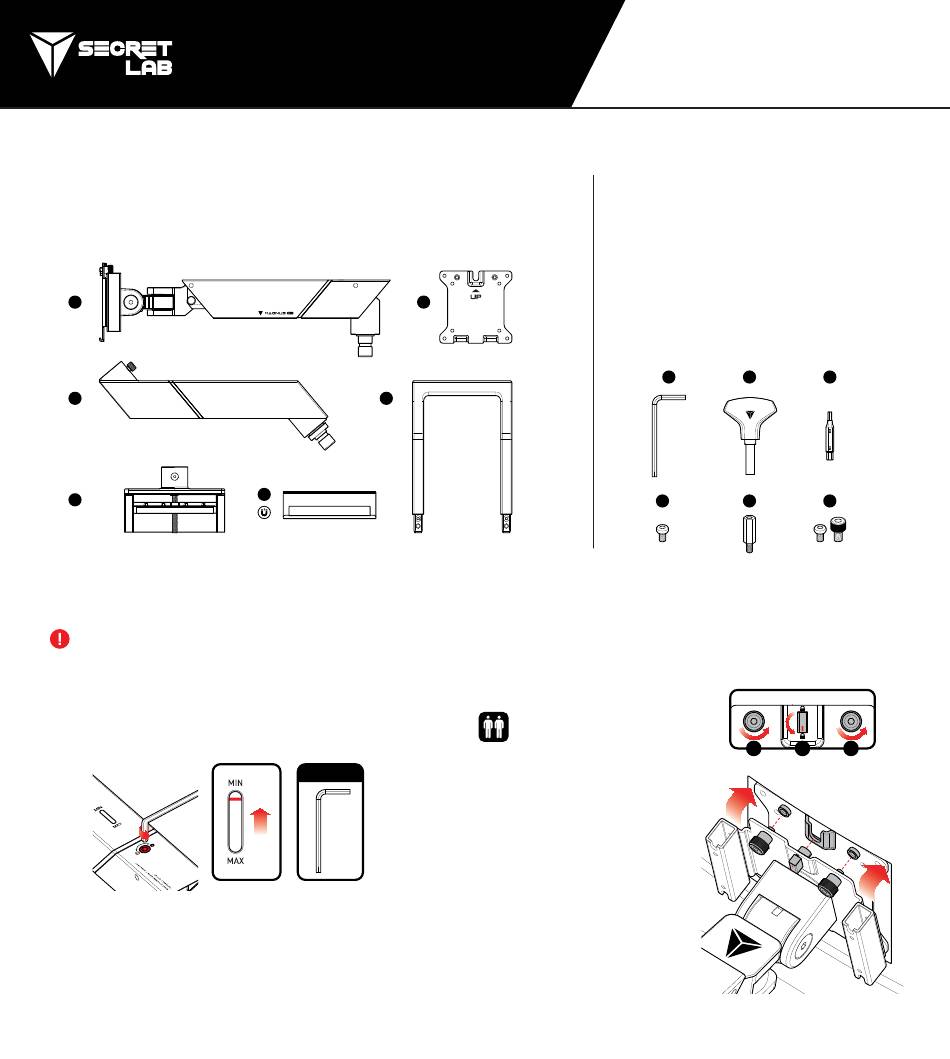

パッケージ内容
A. アーム （上部）
x1
B. アーム （下部）
x1
C. ヘビーデューティークランプ
x1
A
B
C
ディスプレイの取り外し方法
ディスプレイを取り外すときは、 必ず以下の手順に従って行って ください。
ディ スプレイからすべてのケーブルを取り外した後、
01
各ハンドルをVESAマウン トから取り外して ください。
アーム （上部） のウェイ トゲージネジをゆっ く り反時計回りに
02
回して張力を下げて ください。
ウェイ トゲージネジを回し続けるとディ スプレイが下がり始めます。
03
ネジの上にあるインジケーターで張力の強度を確認できます。
アームの張力の強度が最小設定(min)に又はディ スプレイがデスク上
につく まで下げて ください。
ディ スプレイがデスクの上まで届かない場合は、 ディ スプレイを支え
られる台を使用して ください。
D. VESA ブラケッ ト
E. VESAマウン ト取付けハンドル
F. マグネッ ト式ケーブルケース
D
E
F
04
六角レンチ
05
06
ツールキット
x1
x2
G. 六角レンチ (M5)
x2
H. マグネッ ト付ビッ トドライバーハンドル
I. 六角ドライバービッ ト (M5/M3)
J. VESAネジ
K. VESAネジスタンドオフスペーサー
L. ネジ （予備品）
次に２つの固定用ネジ （１） を緩めて ください。
緩めている際はディ スプレイを支えて ください。
ステップ4 - 6は大人2人で組み立て作業
を行うことをお勧めいたします。
固定ネジを緩めたら、 ディ スプレイを
VESAマウン トに押し付け、 圧力を一定に
保ちながらツマミロック(2)をロック解除
位置まで回します。
ツマミロックのロックが解除されたら、
ディスプレイを手前に傾けてVESA
ブラケッ トをVESAマウン トから
ゆっ く りと外して ください。
アーム （上部） から張力が感じられなく
なってから手を放して ください。
組 立ガイド
& 取扱説明書
G H I
J K L
背面図
1 2
x1
x1
x1
x4
x4
x3
1
