SE C RETL AB MAG NUS
HE AV Y DUTY

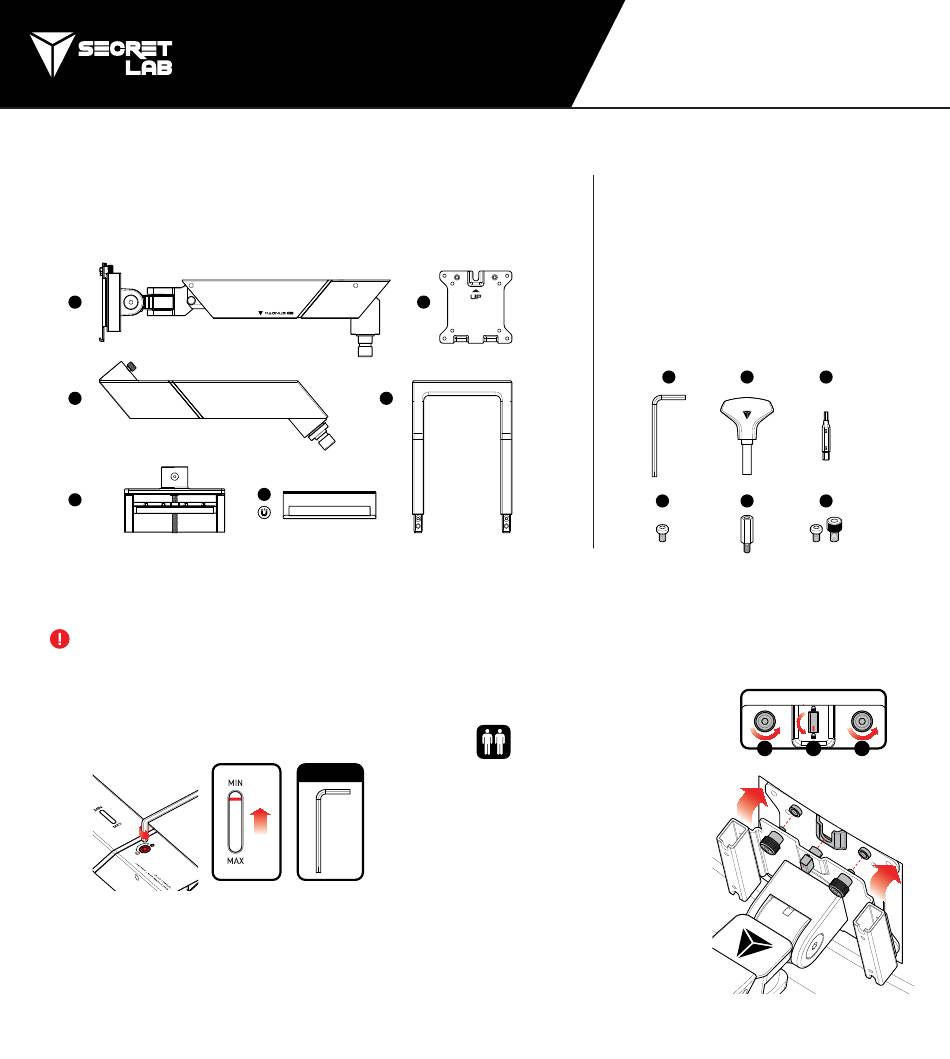

ISI PAKET
x1
A. Lengan Atas
B. Lengan Bawah x1
x1
C. Heavy Duty Clamp Mount
A
B
C
CARA MENURUNKAN MONITOR
JANGAN LEPASKAN LAYAR MONITOR ANDA TANPA MENGIKUTI LANGKAH-LANGKAH BERIKUT.
01
Lepaskan semua kabel yang terpasang untuk layar monitor
anda dan lepaskan kedua pegangan dari VESA Mount
02
Sekrup Penyetel Ketegangan ada di bagian atas lengan atas.
Putar berlawanan arah jarum jam secara perlahan.
03
Saat Anda memutar Sekrup Pengatur Ketegangan, Anda akan melihat
layar monitor Anda mulai menurun. Putar terus hingga indikator
mendekati tingkat tegangan paling rendah, dan layar monitor Anda
terdukung sepenuhnya pada desktop Anda.
Catatan: Jika monitor Anda tidak dapat menjangkau desktop Anda,
pilih alas penyangga yang stabil untuk mengimbangi ketinggiannya.
MO NITO R ARM
D. VESA Plate
E. VESA-mounted Handles
F. Penutup Kabel Magnetik (Terpasang)
D
E
F
04
ALLEN KEY 05
06
TOOLKIT BOX
x1
x2
x2
G. Allen Key (M5)
H. Gagang Obeng Magnetik
I. Skrup Reversible Hex M5/M3
J. Skrup VESA
K. Skrup Standoff VESA
L. Skrup Cadangan
Selanjutnya, temukan dua sekrup kunci (1) dan
longgarkan. Saat melakukan ini, pastikan untuk
mendukung layar monitor Anda.
Catatan: Kami sarankan memiliki teman untuk
Langkah 4 - 6 untuk membuat pembongkaran
lebih mudah.
Setelah sekrup kunci dilonggarkan, tekan monitor
ke pemasangan VESA, dan sambil mempertahankan
tekanan, temukan dan putar kenop kunci (2)
180 ° untuk membuka kunci.
Buka skrup dan lepaskan kaitan lengan monitor
dari pelat VESA dengan memutar monitor secara
perlahan menjauhi VESA mount.
Lepaskan lengan atas secara perlahan hingga
Anda tidak lagi merasakan adanya hambatan
yang mendorong Anda ke belakang.
PAN DUAN PER AKITAN
& PAND UAN P EN GGUN A
x1
x1
x1
x4
x4
x3
G H I
J K L
Tampilan Belakang
1 2 1
