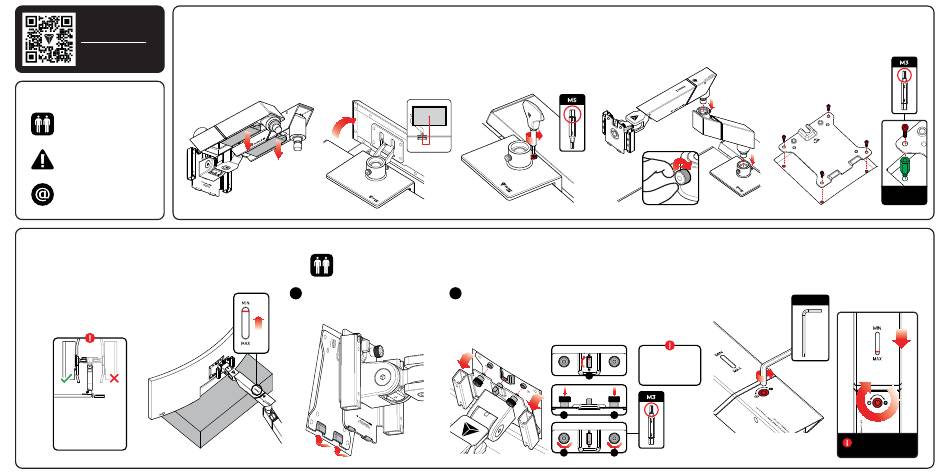

PHASE A: ASSEMBLAGE DU BRAS
VIDÉO D'ASSEMBLAGE
01
Scannez ce Code QR ou rendez-vous sur
Sortez tous les composants de l'emballage
secretlab.eu/fr/pages/resources
et vérifiez que vous avez bien reçu tous
pour visionner la vidéo d'assemblage
les élément listés dans la description du
complète
contenu de la boite.Les vis papillon et les
gaines de câble magnétiques ont été
pré-assemblées dans le bras.
Retirez les gaines magnétiques de chacune
des parties du bras avant l'assemblage.
AVANT DE COMMENCER
Disposer de l'aide d'un ami peut
faciliter encore plus le processus
d'assemblage
Il est important de lire les
informations de sécurité
avant utilisation
Contactez-nous si vous
rencontrez des difficultés
PHASE B: MONTAGE DE L'ÉCRAN
01
Afin de monter votre écran en toute sécurité, utilisez la boite d'emballage fournie comme
base solide pour supporter l'écran. Soulevez l'écran et posez-le sur la boite comme indiqué.
Assurez-vous que votre bras est réglé sur la tension minimum.
Gardez la boite en place jusqu'à ce que vous ayez terminé l'étape 3
Note: n'utilisez pas la boite pour le montage de votre écran si elle est
endommagée. Choisissez plutôt un support stable d'une hauteur
approximative de 14 - 20 cm (5.5 - 7.9") et de surface suffisante pour
accueillir votre écran.
Maintenez toujours le bras articulé
au-dessus de votre bureau.
Ne l'utilisez pas dans d'autres
directions ou à l'écart du bureau
afin éviter tout dommage sur votre
écran ou votre table.
02 03
Commencez par l'installation du support
d'attache en levant le panneau arrière
de votre bureau MAGNUS. Vous pouvez
désormais glisser l'attache le long de votre
bureau dans la position souhaitée.
Note: Pour centrer l'écran sur votre bureau, réglez
la position de la pince de manière à ce qu'elle soit
12 cm (4.7")
décalée de par rapport à la position
souhaitée pour l'écran.
12 cm (4.7")
02
Nous vous recommandons de vous faire aider par quelqu'un pour cette étape afin de faciliter le montage.
Pour vous assurer que votre écran soit solidement fixé, veuillez procéder en deux étapes : accrochage (A) et verrouillage (B).
Assurez-vous que votre écran ne dépasse pas la capacité de ce bras et qu'il pèse entre 8 et 16 kg (17.6 et 35.2 lbs).
Tout en tenant l'écran, maneuvrez le bras jusqu'à
A B
la position indiquée et procédez à l'accrochage du
support VESA sur la plaque VESA en commençant
par les encoches du bas.
04
Assurez-vous que la pince soit en contact Insérez le bras inférieur dans le support
avec le bord du bureau et serrez complètement d'attache et le bras supérieur dans le bras
la vis supérieure dans le sens des aiguilles inférieur. Serrez les vis papillon dans le sens
d'une montre pour maintenir la pince en place. des aiguilles d'une montre pour sécuriser
les deux parties du bras.
Note: Assurez-vous de ne pas serrer la vis
de manière trop excessive
Une fois les crochets en place, vous devriez être en mesure d'incliner votre
écran vers l'arrière de façon à l'aligner sur les encoches de verrouillage.
Une fois le support et la plaque VESA superposés, tournez
la poignée de verrouillage (1) en position bloquée et appuyez sur les
deux vis de verrouillage (2) et serrez les à la main. Serrez complètement les vis (3)
de verrouillage dans le sens des aiguilles d'une montre à l'aide des outils fournis pour
sécuriser votre écran.
Vue Arrière
solidement installé, ne le
démontez pas sans suivre
précisémment les instructions
1
Vue du Dessus
2 2
Vue Arrière
3 3
05
Positionnez la plaque VESA au dessus des trous de montage
de votre écran et attachez la plaque à l'aide des vis VESA.
Si la plaque est encastrée du fait de la forme
de votre écran, nous recommandons d'utiliser
les entretoises fournies pour écarter
et dissocier la plaque de l'écran.
Note: La plaque VESA comporte des trous
de 75mm et 100mm. Veillez à utiliser les trous
appropriés pour votre écran.
03
Serrez la Vis d'Ajustement de Poids située au sommet du bras supérieur en la tournant dans
le sens des aiguilles d'une montre. Vous pouvez vérifier le niveau de tension grâce à l'indicateur
au-dessus de la vis. Une fois la tension suffisante pour le poids de votre écran, vous devriez être
en mesure de le lever sans qu'il s'incline vers le bas. Lorsque votre écran tient en position
haute sans soutien, retirez la boite.
CLEF ALLEN
Une fois votre écran
de démontage fournies.
UTILISATION
DES ENTRETOISES
Assurez-vous de ne pas serrer la
Vis d'Ajustement de Poids au-delà
du repère maximum indiqué
