Secret Lab MAGNUS Montageanleitung Und Benutzerhandbuch Seite 5

SE C RETL AB MAG NUS
SC HWE RL AST

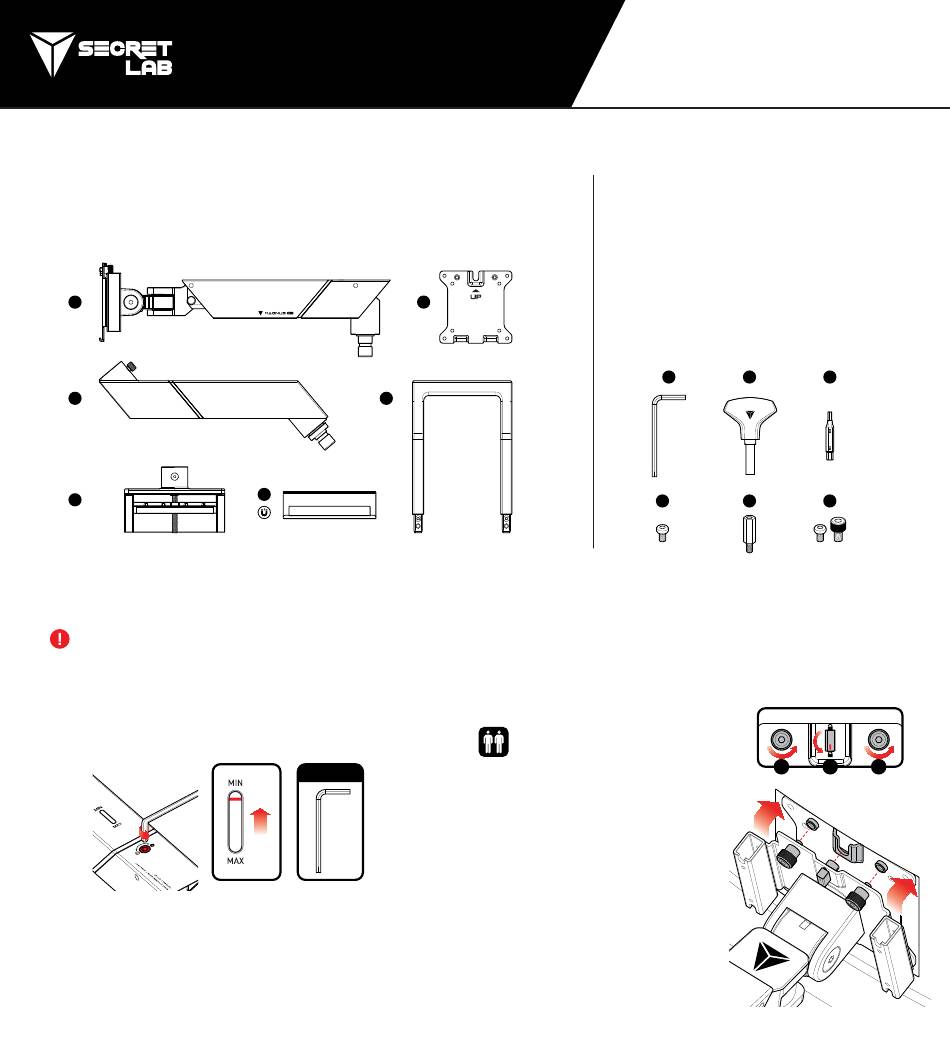

INHALT
x1
A. Oberer Arm
B. Unterer Arm x1
x1
C. Schwerlast-Klemmhalterung
A
B
C
DEMONTAGE DES MONITORS
DEMONTIEREN SIE IHREN MONITOR NICHT, OHNE DIE FOLGENDEN DEMONTAGESCHRITTE ZU BEACHTEN.
01
Trennen Sie alle Kabel von Ihrem Monitor und entfernen
Sie beide Griffe von der VESA-Halterung.
02
Finden Sie die Spannungseinstellschraube an der Oberseite des
oberen Arms. Drehen Sie sie langsam gegen den Uhrzeigersinn.
03
Wenn Sie die Spannungseinstellschraube drehen, werden Sie
bemerken, dass Ihr Monitor zu sinken beginnt. Drehen Sie sie weiter,
bis die Anzeige sich dem minimalen Spannungsniveaus nähert und
Ihr Monitor auf Ihrer Schreibtischfläche aufliegt.
Hinweis: Wenn Ihr Monitor Ihren Schreibtisch nicht erreichen kann,
wählen Sie eine stabile Stützbasis, um die Höhe auszugleichen.
MONITO R ARM
D. VESA-Platte
E. VESA-Montierte Griffe
F. Magnetische Kabelkanäle (Montiert)
D
E
F
04
INBUSSCHLÜSSEL
05
06
UND BEN UTZERH AND BUCH
WERKZEUGBOX
x1
x2
x2
G. Inbusschlüssel (M5)
H. Magnetischer Schraubendrehergriff
I. Umkehrbarer Sechskant-M5/M3-Schrauberbit
J. VESA-Schraube
K. VESA-Abstandhalter
L. Ersatzschrauben
Finden Sie als Nächstes die zwei Sicherungsschrauben (1)
und lockern Sie diese. Achten Sie dabei darauf,
dass Sie Ihren Bildschirm abstützen.
Hinweis: Wir empfehlen, eine zweite Person für die
Schritte 4 - 6 hinzuzuziehen, um die Demontage
zu erleichtern.
Sobald die Sicherungsschrauben gelöst sind,
drücken Sie den Monitor gegen die VESA-Halterung,
halten Sie den Druck aufrecht und drehen Sie den
Verriegelungsknopf (2) zum Entriegeln um 180°.
Wenn der Verriegelungsknopf entriegelt ist,
sollten Sie nun in der Lage sein, den Monitorarm
von der VESA-Platte zu lösen, indem Sie Ihren
Monitor vorsichtig von der VESA-Halterung
wegschwenken.
Lassen Sie den oberen Arm langsam los, bis
Sie keinen Widerstand mehr spüren.
MON TAGE AN LEITUNG
G H I
J K L
Rückansicht
1 2
x1
x1
x1
x4
x4
x3
1
