S E CR ET L A B M AG N U S
RO B U ST

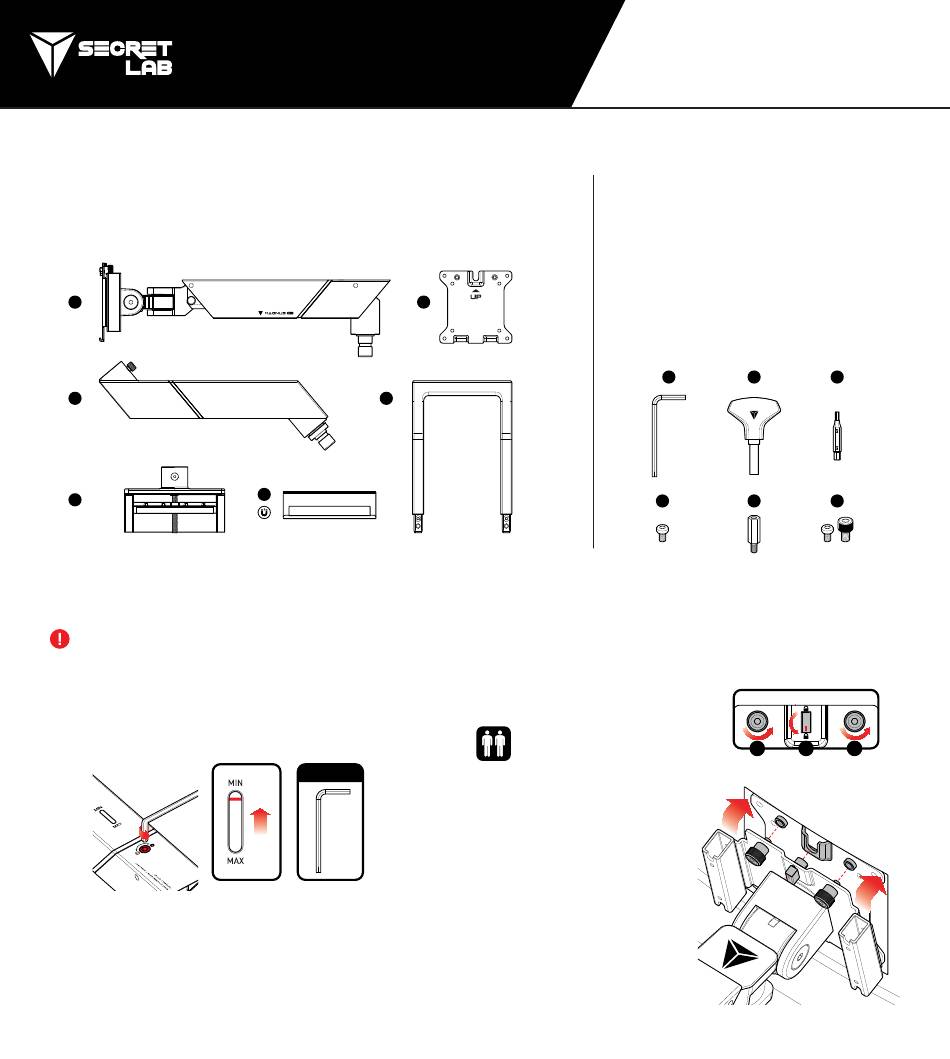

PAKETETS INNEHÅLL
x1
A. Övre arm
B. Nedre arm x1
x1
C. Robust klämfäste
A
B
C
DEMONTERING AV BILDSKÄRM
DEMONTERA INTE BILDSKÄRMEN UTAN ATT FÖLJA NEDANSTÅENDE STEG FÖR DEMONTERING.
01
Koppla bort alla kablar från bildskärmen och ta bort
båda handtagen från VESA-fästet.
02
Leta reda på skruven för justering av spänning längst
upp på den övre armen. Vrid skruven långsamt moturs.
03
När du vrider på skruven för justering av spänning kommer
du att märka att bildskärmen börjar sjunka. Fortsätt att vrida
tills indikatorn nästan når den lägsta spänningsnivån och
bildskärmen ligger an mot skrivbordet.
Obs: Om bildskärmen inte når skrivbordet kan du välja ett stabilt
stöd för att kompensera för höjden.
M O N ITOR A R M
D. VESA-platta
E. Vesa-monterade handtag
F. Magnetiskt kabelhölje (Fastsatt)
D
E
F
04
INSEXNYCKEL
05
06
VERKTYGSSATS
x1
x2
x2
G. Insexnyckel (M5)
H. Magnetiskt skruvmejselhandtag
I. Vändbar sexkantig skruvbits M5/M3
J. VESA-skruv
K. VESA-distansskruv
L. Reservskruvar
Leta sedan reda på de två låsskruvarna (1)
och lossa dem. När du gör detta, se till att
stödja din bildskärm.
Obs: Vi rekommenderar att du tar hjälp a
v en vän med steg 4–6 för att göra
demonteringen lättare
När låsskruvarna har lossats, tryck monitorn
mot VESA-fästet, och medan du bibehåller
trycket, lokalisera och vrid låsvredet (2)
180° för att låsa upp.
När låsvredet nu är upplåst ska du kunna
frigöra monitorarmen från VESA-plattan
genom att försiktigt vinkla din monitor
bort från VESA-fästet.
Släpp långsamt den övre armen tills du
inte längre känner något motstånd som
trycker tillbaka armen mot dig.
MO NTE R I NGSA NVI SNI NG
OC H B RU KSA NVISNI NG
x1
x1
x1
x4
x4
x3
G H I
J K L
Bakifrån
1 2 1
