S E CR ET L A B M AG N U S
H E AV Y D U TY

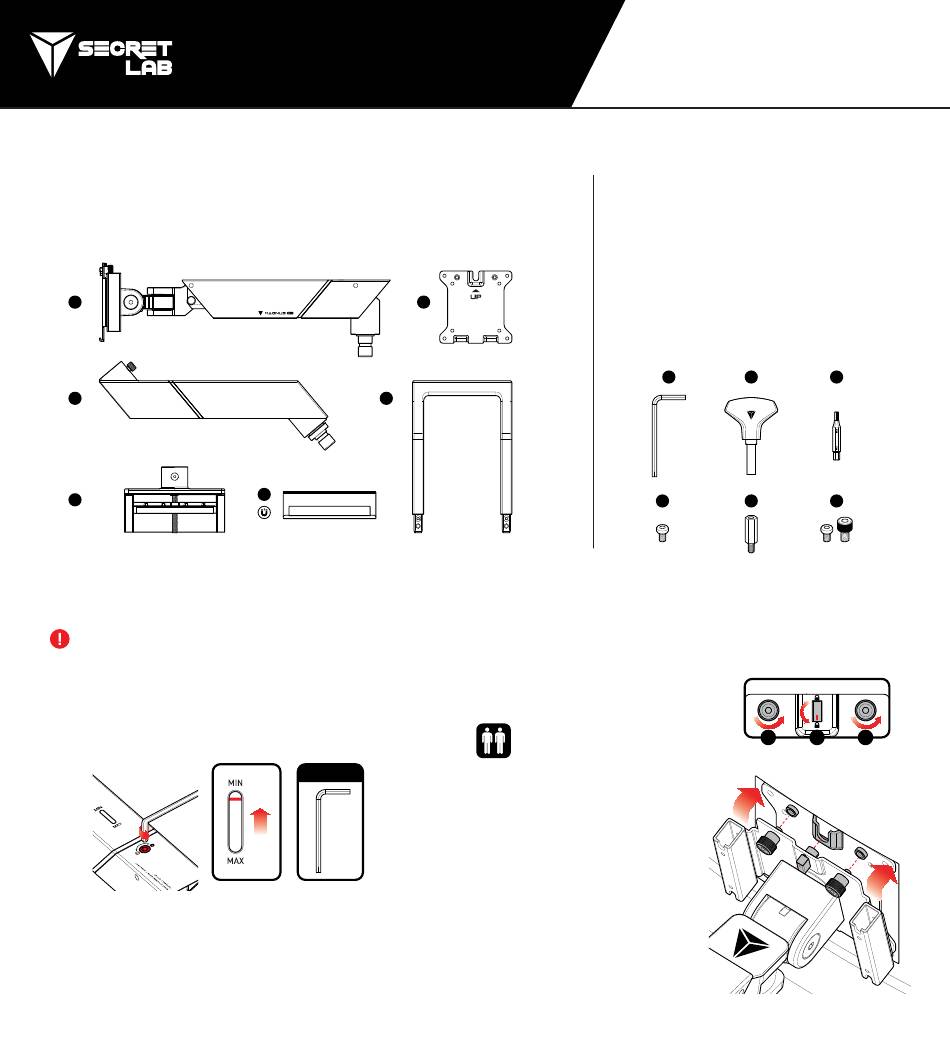

PAKKET INHOUD
A. Bovenarm
B. Onderarm
C. Klembevestiging Voor Zwaargewicht
A
B
C
MONITOR DEMONTEREN
DEMONTEER UW MONITOR NIET ZONDER DE VOLGENDE DEMONTAGESTAPPEN UIT TE VOEREN.
01
Koppel alle kabels van uw beeldscherm los en verwijder beide
handgrepen van de VESA Bevestiging.
02
Zoek de Spanschroef aan de bovenkant van de Bovenarm.
Draai deze langzaam tegen de klok in.
03
Als u aan de spanschroef draait, zult u merken dat het beeldscherm
begint te zakken. Blijf draaien totdat de indicator bijna het minimum
spanningsniveau heeft bereikt en de monitor volledig
op uw bureaublad staat.
Let op: Als uw monitor niet op je bureaublad kan komen, kies dan een
stabiele basis om de hoogte te compenseren.
M ON I TO R A R M
x1
D. VESA Plaat
x1 E. VESA-mounted Handles
x1
F. Magnetische Kabelmantel (Vastgemaakt)
D
E
F
INBUSSLEUTEL
x1
x2
x2
04
Zoek vervolgens de twee borgschroeven (1)
en draai deze los. Zorg ervoor dat u het
beeldscherm ondersteunt terwijl u dit doet.
Let op: We raden aan om de stappen
4-6 met iemand anders te doen,
om de demontage makkelijker te maken.
05
Zodra de borgschroeven zijn losgedraaid,
drukt u de monitor tegen de VESA-bevestiging
en terwijl u druk houdt, zoekt u de borgknop (2)
en draait u deze 180° om te ontgrendelen.
06
Met de vergrendelknop ontgrendeld, moet u nu
de monitorarm kunnen losmaken van de
VESA Plaat door de monitor voorzichtig weg te
draaien van de VESA bevestiging.
Laat de bovenste arm langzaam los totdat
u geen weerstand meer voelt
die tegen u aan duwt.
MONTAG EHA NDLE I DI NG
& GE BRU I KERSHA NDLEI DI NG
GEREEDSCHAPS BOX
G. Inbussleutel (M5)
H. Magnetische Schroevendraaier Handgreep
I. Omkeerbare Zeskant M5/M3 Schroefbit
J. VESA Schroef
K. Standoff VESA Schroef
L. Reserve Schroeven
G H
J K
Back View
1
x1
x1
x1
x4
x4
x3
I
L
2 1
