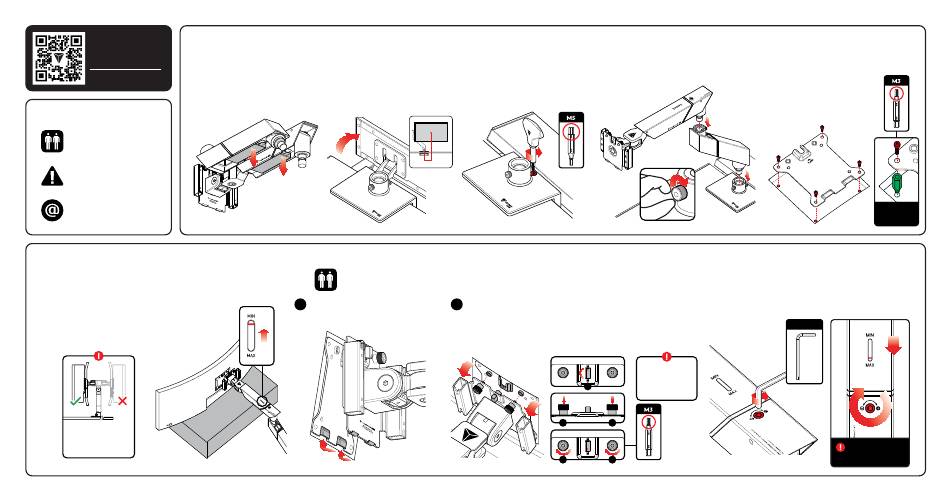

STAP A: ARM MONTAGE
INSTALLATIE VIDEO
01
Haal alle inhoud uit de verpakkingsdoos
Scan deze QR-code of ga naar
en controleer of u alle vermelde
secretlab.eu/nl/pages/resources
pakketinhoud hebt ontvangen.
om de volledige montagevideo te
De duimschroeven en magnetische
bekijken.
kabelmantels zijn voorgemonteerd in
de armen. Verwijder de magnetische
kabelmantels van elke afzonderlijke arm
voor de montage.
VOORDAT U BEGINT
Als u een vriend hebt om te helpen,
kan het assemblageproces nog
eenvoudiger worden.
Lees de belangrijke veilighe-
idsinformatie voor gebruik.
Neem contact met ons op als u
problemen ondervindt
STAP B: MONITOR MONTAGE
01
Om uw monitor veilig te monteren, gebruikt u de meegeleverde verpakkingsdoos
als een veilige basissteun voor uw monitor. Til de monitor op en plaats hem bovenop
de verpakkingsdoos zoals aangegeven. Zorg ervoor dat de arm is ingesteld
op de minimale spanning.
Houd de doos op zijn plaats totdat u stap 3 hebt voltooid.
Let op: Gebruik de verpakkingsdoos niet voor de montage van uw monitor
als deze beschadigd is. Kies in plaats daarvan een stabiele steunvoet met een
hoogte tussen14 - 20 cm (5,5 - 7,9 ") en een voldoende oppervlak voor het
scherm van uw monitor.
Gebruik uw monitorarm altijd in
de richting van het bureaublad.
Gebruik hem niet weg van je
bureaublad om schade aan uw
monitor en tafel te voorkomen.
02 03
Begin met de installatie van de
Klembevestiging door de achterklep van
uw MAGNUS bureau op te tillen. U kunt nu
de klem langs de rand van uw bureau naar
de gewenste positie schuiven.
Let op: Om uw beeldscherm op uw bureau
te centreren, past u de klempositie aan zodat
deze 12 cm (4,7 ") verschoven is ten opzichte
van de gewenste monitorpositie.
12 cm (4,7 ")
02
We raden aan om deze stap met een vriend uit te voeren om de montage makkelijker te maken. Voer het volgende proces in twee stappen uit,
namelijk Vasthaken (A) en Vergrendelen (B), om ervoor te zorgen dat uw monitor stevig is bevestigd. Zorg ervoor dat uw monitor binnen
de capaciteit van deze monitorarm valt en tussen de 8 - 16 kg (17,6 - 35,2 lbs) weegt.
Terwijl u uw monitor vasthoudt, manoeuvreert u Zodra de haken zijn vastgeklikt, moet u in staat zijn om uw monitor naar
A B
de arm in de getoonde positie en haakt u eerst achteren te draaien, zodat de vergrendelingen zijn uitgelijnd. Zodra de VESA Plaat
en de steun op één lijn zitten, draait u de vergrendelknop (1) naar de vergrendelde
de onderkant van de VESA bevestiging aan
de onderste sleuven van de VESA Plaat. positie en drukt u elke vergrendelingsschroef (2) naar beneden en maakt u deze
met de hand vast. Draai (3) de vergrendelingsschroeven volledig vast met de klok
mee met het meegeleverde gereedschap om uw monitor volledig te beveiligen.
04
Zorg ervoor dat de klem vlak tegen de rand Steek de onderste arm in de klembevestiging
van het bureau zit en draai hem helemaal vast. en de bovenarm in de onderarm.
de rand van het bureau en draai de bovenste Draai de duimschroeven met de klok mee
schroef helemaal met de klok mee volledig vast om de armen op hun plaats vast te zetten.
om de klem op zijn plaats te verankeren.
Let op: Zorg ervoor dat u de bovenste schroef
niet te strak aandraait.
Achterkant
Zodra uw monitorscherm
op zijn plaats is vastgezet,
mag u het niet demonteren
zonder de meegeleverde
1
demontage instructies
te volgen.
Bovenkant
2 2
Achterkant
3 3
05
Plaats de VESA Plaat over de bevestigingsgaten van je
beeldscherm en bevestig de plaat met de VESA schroeven.
Als de VESA positie van uw monitor verzonken is,
raden we aan dat u de meegeleverde
stelschroeven gebruikt om uw VESA Plaat
naar buiten te verlengen.
Let op: De VESA Plaat heeft gatenpatronen
van 75 mm en 100 mm. 100 mm gatenpatronen.
Kies de juiste voor uw monitor.
03
Draai de gewichtsregelschroef bovenaan de bovenarm vast door deze met de klok
mee te draaien. U kunt de spanning controleren met de indicator boven de schroef.
Zodra de spanning strak genoeg is voor het gewicht van uw monitor, moet u uw monitor
kunnen optillen zonder dat deze naar beneden zakt. naar beneden zakt.
Verwijder de verpakkingsdoos zodra uw monitor volledig is opgetild zonder steun.
INBUSSLEUTEL
Zorg ervoor dat u de
gewichtsstelschroef niet te strak
vastdraait tot voorbij
de maximale markering.
GEBRUIK
VAN STANDOFF
SCHROEVEN
