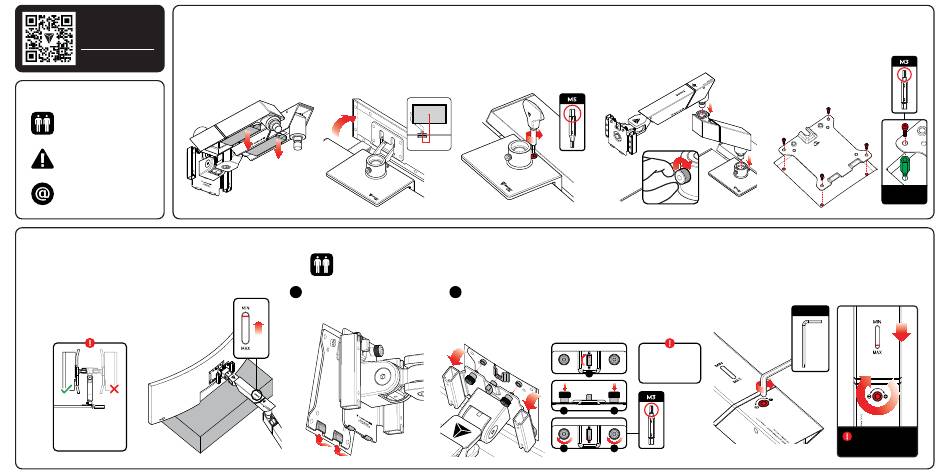

FASE A: MONTAJE DEL BRAZO
VÍDEO DE MONTAJE
01
Saca todo el contenido de la caja de
Escanea este código QR o visita
embalaje y asegúrate de que has recibido
secretlab.eu/es/pages/resources
todo el contenido del paquete que figura
para ver el vídeo de montaje
en la lista. Los tornillos de mariposa y
completo.
las fundas de los cables magnéticos han
sido premontados en los brazos.
Retira las fundas de los cables magnéticos
de cada brazo individual antes del montaje.
ANTES DE EMPEZAR
Contar con la ayuda de un
amigo puede facilitar aún más
el proceso de montaje.
Lee la información de seguridad
importante antes de utilizarlo.
Ponte en contacto con nosotros
si tienes algún problema.
FASE B: MONTAJE DEL MONITOR
01
Para montar el monitor de manera segura, utiliza la caja de embalaje suministrada como
una base segura para apoyar el monitor. Levanta el monitor y colócalo sobre la caja
de embalaje, tal como se muestra en la demostración. Asegúrate de que el brazo esté
ajustado a la mínima tensión.
Mantén la caja en su lugar hasta que hayas completado el paso 3.
Importante: si la caja de embalaje está dañada,
no la uses como base para montar el monitor. En su lugar,
selecciona una base de apoyo estable con una altura entre 1
0 y 14 cm (3,9 - 5,5") y una superficie adecuada para sostener
la pantalla de tu monitor.
Utiliza siempre el brazo del
monitor en dirección hacia tu
escritorio. Evita usarlo alejado
de tu escritorio para prevenir
daños tanto en el monitor como
en el escritorio.
02 03
Para comenzar la instalación del Soporte
de Abrazadera, levanta la tapa trasera
de tu Escritorio MAGNUS. Desliza la pinza a
lo largo del borde de tu escritorio hasta
alcanzar la posición deseada.
Nota: Para centrar la pantalla del monitor en tu escritorio,
ajusta la posición de la abrazadera para que esté
12 cm (4,7")
a de la ubicación deseada del monitor.
12 cm (4,7")
02
Te recomendamos contar con la ayuda de un amigo durante este paso para facilitar el montaje. Asegúrate de que tu monitor
quede correctamente instalado siguiendo el proceso de dos pasos: Enganche (A) y Bloqueo (B). Verifica que el peso de tu monitor
esté dentro de la capacidad admitida por este brazo para monitor, que oscila entre 8 - 16 kg (17,6 - 35,2 lbs).
Sosteniendo el monitor, mueve el brazo hasta
A B
la posición indicada y comienza enganchando
la parte inferior del soporte VESA en las ranuras
inferiores de la placa VESA.
04
Verifica que la abrazadera esté alineada con Introduce el brazo inferior en el soporte
el borde de la mesa y aprieta completamente de la abrazadera y el brazo superior en
el tornillo superior en sentido de las agujas el brazo inferior. Gira los tornillos de mariposa
del reloj para asegurar la abrazadera en su lugar. en sentido de las agujas del reloj
para asegurar los brazos en su lugar.
Nota: Asegúrate de no apretar en exceso
el tornillo superior
Una vez que los ganchos estén enganchados, podrás inclinar el monitor
hacia atrás para alinear los cierres. Cuando la placa VESA y el soporte estén
alineados, gira el pomo de bloqueo (1) a la posición de bloqueo y presiona
hacia abajo cada tornillo de bloqueo (2), apretándolos con la mano. Luego,
con las herramientas suministradas, gira completamente (3) los tornillos
de bloqueo en sentido de las agujas del reloj para asegurar firmemente tu monitor.
Vista Posterior
Una vez que la pantalla
de tu monitor esté fijada
en su sitio, no la desmontes
sin seguir las instrucciones
1
de desmontaje proporcionadas.
Vista Superior
2 2
Vista Posterior
3 3
05
Sitúa la Placa VESA sobre los orificios de montaje de tu monitor
y asegúrala utilizando los tornillos VESA. Si la posición
de los orificios VESA de tu monitor está desplazada,
te recomendamos utilizar los tornillos
de separación suministrados para extender
la placa VESA hacia afuera
Nota: La placa VESA incluye patrones de orificios
de 75 mm y 100 mm. Selecciona la ubicación
de los orificios que corresponda a tu monitor.
03
Aprieta el tornillo de ajuste del peso ubicado en la parte superior del brazo girándolo
en el sentido de las agujas del reloj. Puedes verificar el nivel de tensión a través del
indicador que se encuentra sobre el tornillo. Cuando la tensión sea adecuada para
el peso de tu monitor, deberías poder levantarlo sin que se hunda. Retira la caja
de embalaje una vez que tu monitor esté completamente elevado y sin apoyo.
LLAVE ALLEN
Asegúrate de no apretar
excesivamente el tornillo
de ajuste del peso más allá
de la marca de máximo.
UTILIZACIÓN DE
LOS TORNILLOS
SEPARADORES
