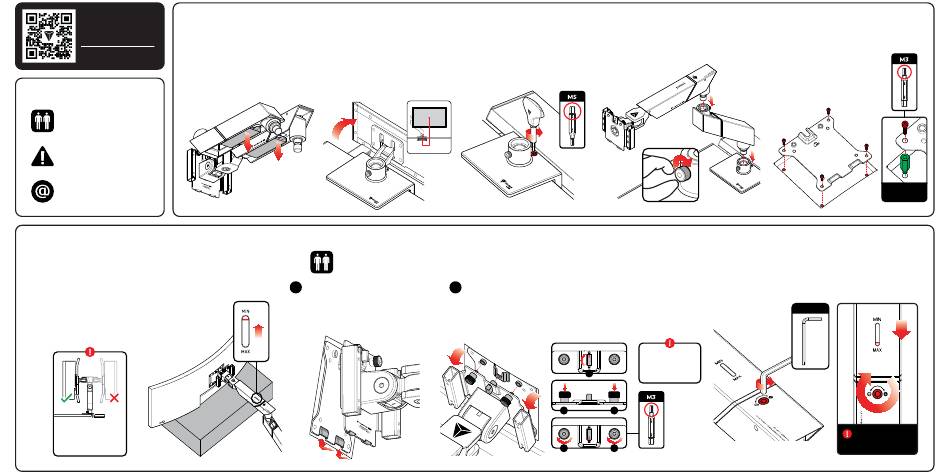

STUFE A: MONTAGE DES ARMS
MONTAGEVIDEO
01
Scannen Sie diesen QR-Code oder
Nehmen Sie den gesamten Inhalt aus
gehen Sie auf
der Verpackung und stellen Sie sicher,
secretlab.eu/de/pages/resources,
dass Sie den gesamten aufgeführten
um das vollständige Montagevideo
Packungsinhalt erhalten haben.
anzusehen.
Die Rändelschrauben und magnetischen
Kabelkanäle sind in den Armen vormontiert.
Entfernen Sie vor der Montage
die magnetischen Kabelkanäle von jedem
BEVOR SIE BEGINNEN
einzelnen Arm.
Wenn Ihnen eine zweite Person
hilft, ist der Montageprozess noch
einfacher.
Lesen Sie vor der Verwendung die
wichtigen Sicherheitshinweise.
Kontaktieren Sie uns, wenn Sie auf
Probleme stoßen.
STUFE B: MONTAGE DES MONITORS
01
Um Ihren Monitor sicher zu montieren, verwenden Sie den mitgelieferten Verpackungskarton
als sichere Basis für Ihren Monitor. Heben Sie den Monitor an und platzieren Sie ihn wie
gezeigt auf dem Verpackungskarton. Stellen Sie sicher, dass Ihr Arm auf die minimale
Spannung eingestellt ist. Lassen Sie den Karton an Ort und Stelle,
bis Sie Schritt 3 abgeschlossen haben.
Hinweis: Wenn der Verpackungskarton beschädigt ist, verwenden Sie ihn nicht zur
Montage Ihres Monitors. Wählen Sie für Ihren Monitor stattdessen einen stabilen
Standfuß mit einer Höhe zwischen 14 und 20 cm (5,5 und 7,9 ") und einer
ausreichenden Fläche.
Richten Sie Ihren Monitorarm immer
in Richtung Ihres Schreibtisches aus.
Benutzen Sie ihn nicht weggerichtet
von Ihrem Schreibtisch, um Schäden an
Ihrem Monitor und Tisch zu vermeiden.
02 03
Beginnen Sie mit der Installation der
Klemmhalterung, indem Sie die hintere
Klappe Ihres MAGNUS Schreibtisches
anheben. Sie können die Klemme nun
entlang der Schreibtischkante an die
gewünschte Position schieben.
Hinweis: Um Ihren Monitor auf Ihrem Schreibtisch zu
positionieren, platzieren Sie die Klemmhalterung
12 cm (4,7 ")
versetzt von der gewünschten Monitorposition.
12 cm (4.7")
02
Wir empfehlen, für diesen Schritt eine zweite Person hinzuzuziehen, um die Montage zu erleichtern. Um sicherzustellen, dass Ihr
Monitor sicher montiert ist, führen Sie den folgenden zweistufigen Prozess mit Einrasten (A) und Verriegeln (B) aus. Stellen Sie sicher,
dass Ihr Monitor innerhalb der Kapazität dieses Monitorarms liegt und zwischen 8 kg und 16 kg
Während Sie Ihren Monitor halten, manövrieren Sie
A B
den Arm in die gezeigte Position und haken Sie
zunächst die Unterseite der VESA-Halterung in die
unteren Schlitze der VESA-Platte ein.
04
Stellen Sie sicher, dass die Klemme bündig Setzen Sie den unteren Arm in die
mit der Tischkante abschließt, und ziehen Klemmhalterung und den oberen Arm in den
Sie die obere Schraube im Uhrzeigersinn fest unteren Arm ein. Drehen Sie die angebrachten
an, um die Klemme zu fixieren. Rändelschrauben im Uhrzeigersinn, um die
Arme zu fixieren.
Hinweis: Stellen Sie sicher, dass Sie die obere Schraube
nicht zu fest anziehen.
(17,6 und 35,2 lbs)
wiegt.
Sobald die Haken eingerastet sind, sollten Sie Ihren Monitor nach hinten schwenken
können, sodass die Verriegelungen ausgerichtet sind. Sobald die VESA-Platte und die
Halterung bündig sind, drehen Sie den Verriegelungsknopf (1) in die verriegelte Position
und drücken Sie die Sicherungsschrauben (2) jeweils nach unten und befestigen Sie
sie von Hand. Ziehen Sie die Sicherungsschrauben mit den mitgelieferten Werkzeugen
im Uhrzeigersinn vollständig fest (3), um Ihren Monitor vollständig zu sichern.
Rückansicht
Sobald Ihr Monitor befestigt
ist, demontieren Sie ihn nicht
mehr, ohne die mitgelieferten
Demontageanweisungen
1
Draufsicht
2 2
Rückansicht
3 3
05
Positionieren Sie die VESA-Platte über den Befestigungslöchern
Ihres Monitors und befestigen Sie die Platte mit den
VESA-Schrauben. Wenn die VESA-Position Ihres
Monitors versenkt ist, empfehlen wir Ihnen,
die mitgelieferten Abstandsschrauben zu
verwenden, um Ihre VESA-Platte nach
außen zu verlängern.
Hinweis: Die VESA-Platte hat sowohl ein 75 mm als
auch ein 100 mm Lochmuster. Wählen Sie die passende
Lochposition für Ihren Monitor.
03
Ziehen Sie die Gewichtseinstellschraube oben am oberen Arm an, indem Sie sie im
Uhrzeigersinn drehen. Sie können die Spannung anhand der Anzeige oberhalb der
Schraube überprüfen. Sobald die Spannung fest genug für das Gewicht Ihres Monitors
ist, sollten Sie Ihren Monitor anheben können, ohne dass er heruntersinkt.
Entfernen Sie den Verpackungskarton, sobald Ihr Monitor ohne Unterstützung
vollständig angehoben ist.
INBUSSCHLÜSSEL
zu befolgen.
VERWENDUNG DER
ABSTANDHALTER
Stellen Sie sicher, dass Sie die
Gewichtseinstellschraube nicht
über die Maximalmarkierung
hinaus anziehen.
