WZM OC NI ONE
SE C RETL AB MAG NUS

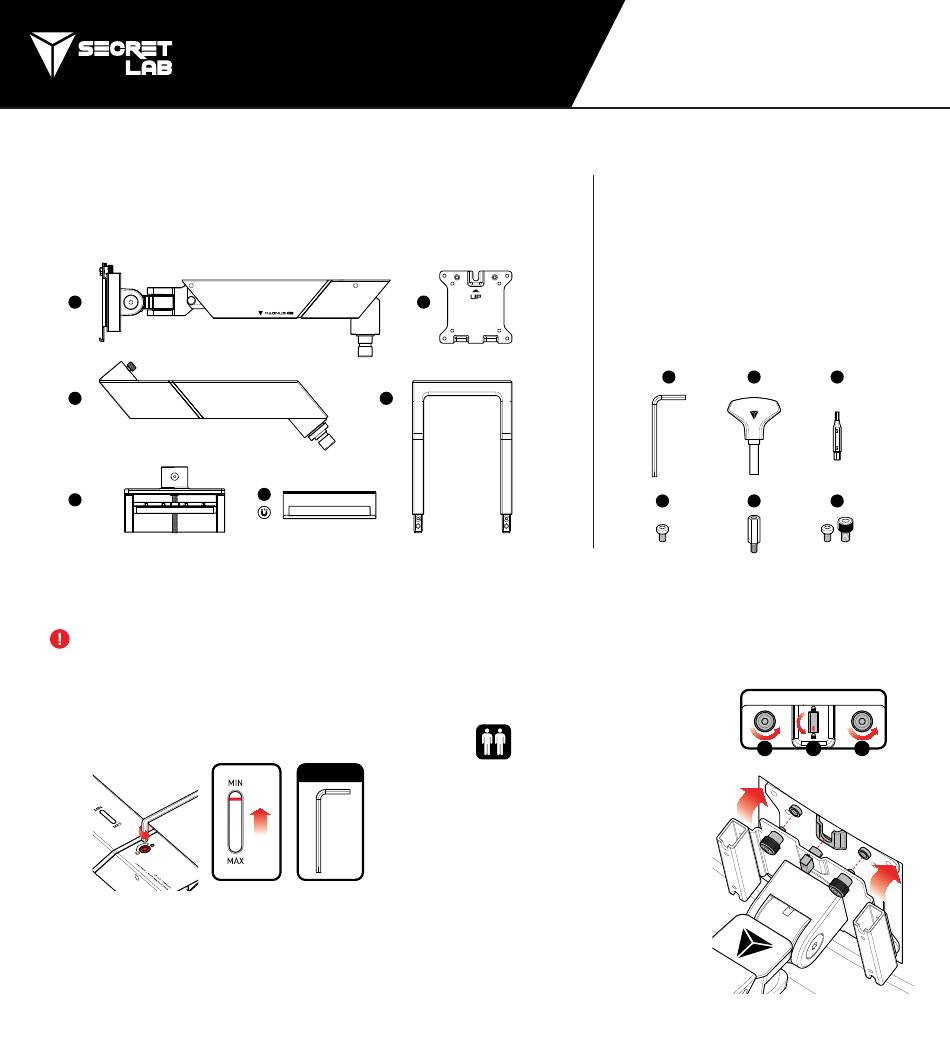

ZAWARTOŚĆ OPAKOWANIA
A. Górne Ramię
B. Dolne Ramię
C. Wytrzymały Uchwytu Klamrowy
A
B
C
DEMONTAŻ MONITORA
NIE DEMONTUJ MONITORA NIEZGODNIE Z PRZEDSTAWIONYMI PONIŻEJ KROKAMI DEMONTAŻU.
01
Odłącz wszystkie kable od monitora i odłącz oba uchwyty
od gniazda VESA.
02
Znajdź Śrubę Regulacji Naprężenia na górze Górnego Ramienia.
Przekręć ją powoli w kierunku przeciwnym do ruchu wskazówek zegara.
03
Przekręcając Śrubę Regulacji Naprężenia, zauważysz że
twój monitor zacznie opadać. Przekręcaj ją tak długo, aż wskaźnik
osiągnie poziom bliski minimum naprężenia i aż twój monitor będzie
w pełni opierał się na biurku.
Uwaga: Jeśli monitor nie może dosięgnąć biurka, wybierz stabilną podstawę,
aby zrekompensować tę wysokość.
R AMIĘ MO NITOR A
x1
D. Płyta VESA
x1 E. Uchtywy Mocowane do Płyty VESA
x1
F. Magnetyczna Poszewkana Kable (Dołączona)
D
E
F
04
05
KLUCZ IMBUSOWY
06
SKRZYNKA Z NARZĘDZIAMI
x1
x2
x2
G. Klucz Imbusowy (M5)
H. Magnetyczny Uchwyt Śrubokręta
I. Dwustronny Bit Sześciokątny M5/M3
J. Śruba VESA
K. Zastępcza Śruba VESA
L. Zapasowe Śruby
Następnie znajdź dwie śruby zabezpieczające (1)
i poluzuj je. W trakcie ich odkręcania, p
rzytrzymaj monitor.
Uwaga: Aby uprościć demontaż, dla kroków
4-6 zalecamy pomoc drugiej osoby.
Po odkręceniu śrub zabezpieczających, dociśnij
monitor do gniazda VESA i przyciskając go,
znajdź i przekręć pokrętło blokady (2)
o 180° aby je odblokować.
Pod odblokowaniu pokrętła blokującego,
powinieneś uzyskać możliwość odpięcia
ramienia monitora od płyt VESA, poprzez
delikatne odchylenie monitora od uchwytu VESA.
Zwolnij powoli górne ramię, aż do momentu
w którym nie będziesz czuł żadnego oporu
skierowanego do ciebie.
IN STRUKCJA MON TAŻU
I UŻYTKOWAN IA
G H I
J K L
Widok z Tyłu
1 2
x1
x1
x1
x4
x4
x3
1
