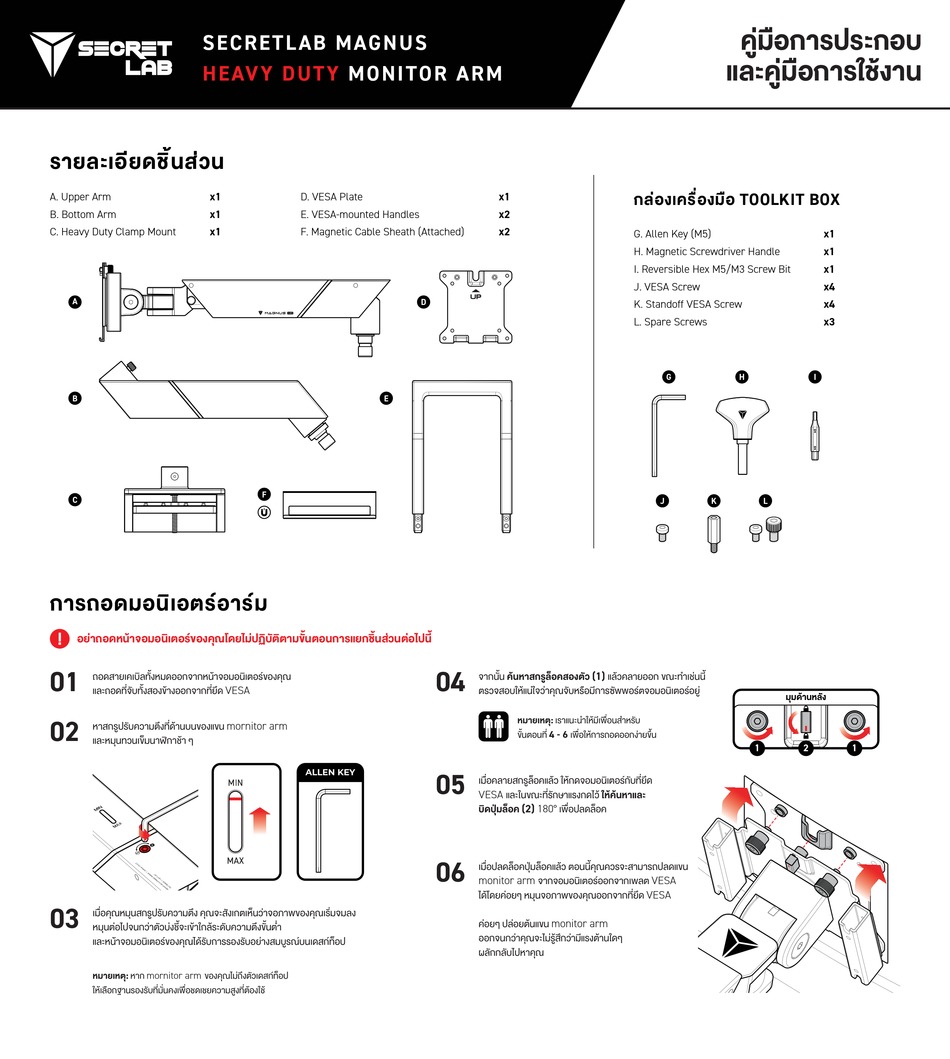

SE C RETL AB MAG NUS
HE AV Y DUTY
รายละเอี ย ดชิ � น ส‹ ว น
x1
A. Upper Arm
B. Bottom Arm x1
x1
C. Heavy Duty Clamp Mount
A
B
C
การถอดมอนิ เ อตร อ าร ม
อย‹ า ถอดหนŒ า จอมอนิ เ ตอร ข องคุ ณ โดยไม‹ ป ฏิ บ ั ต ิ ต ามขั ้ น ตอนการแยกชิ � น ส‹ ว นต‹ อ ไปนี ้
01
ถอดสายเคเบิ ล ทั ้ ง หมดออกจากหนŒ า จอมอนิ เ ตอร ข องคุ ณ
และถอดที ่ จ ั บ ทั ้ ง สองขŒ า งออกจากที ่ ย ึ ด VESA
02
หาสกรู ป รั บ ความตึ ง ที ่ ด Œ า นบนของแขน mornitor arm
และหมุ น ทวนเข็ ม นาิ ก าชŒ า ๆ
03
เมื ่ อ คุ ณ หมุ น สกรู ป รั บ ความตึ ง คุ ณ จะสั ง เกตเห็ น ว‹ า จอภาพของคุ ณ เร� � ม จมลง
หมุ น ต‹ อ ไปจนกว‹ า ตั ว บ‹ ง ชี ้ จ ะเขŒ า ใกลŒ ร ะดั บ ความตึ ง ขั ้ น ต่ ำ
และหนŒ า จอมอนิ เ ตอร ข องคุ ณ ไดŒ ร ั บ การรองรั บ อย‹ า งสมบู ร ณ บ นเดสก ท ็ อ ป
หมายเหตุ : หาก mornitor arm ของคุ ณ ไม‹ ถ ึ ง ตั ว เดสก ท ็ อ ป
ใหŒ เ ลื อ กฐานรองรั บ ที ่ ม ั ่ น คงเพ� ่ อ ชดเชยความสู ง ที ่ ต Œ อ งใชŒ
MO NITO R ARM
D. VESA Plate
E. VESA-mounted Handles
F. Magnetic Cable Sheath (Attached)
D
E
F
04
ALLEN KEY 05
06
กล‹ อ งเคร� ่ อ งมื อ
x1
x2
x2
G. Allen Key (M5)
H. Magnetic Screwdriver Handle
I. Reversible Hex M5/M3 Screw Bit
J. VESA Screw
K. Standoff VESA Screw
L. Spare Screws
(1)
จากนั ้ น คŒ น หาสกรู ล ็ อ คสองตั ว แลŒ ว คลายออก ขณะทำเช‹ น นี ้
ตรวจสอบใหŒ แ น‹ ใ จว‹ า คุ ณ จั บ หร� อ มี ก ารซั พ พอร ต จอมอนิ เ ตอร อ ยู ‹
หมายเหตุ : เราแนะนำใหŒ ม ี เ พ� ่ อ นสำหรั บ
ขั ้ น ตอนที ่ 4 - 6 เพ� ่ อ ใหŒ ก ารถอดออกง‹ า ยข� ้ น
เมื ่ อ คลายสกรู ล ็ อ คแลŒ ว ใหŒ ก ดจอมอนิ เ ตอร ก ั บ ที ่ ย ึ ด
และในขณะที ่ ร ั ก ษาแรงกดไวŒ ใหŒ ค Œ น หาและ
VESA
บิ ด ปุ † ม ล็ อ ค (2) 180°
เพ� ่ อ ปลดล็ อ ค
เมื ่ อ ปลดล็ อ คปุ † ม ล็ อ คแลŒ ว ตอนนี ้ ค ุ ณ ควรจะสามารถปลดแขน
monitor arm จากจอมอนิ เ ตอร อ อกจากเพลต VESA
ไดŒ โ ดยค‹ อ ยๆ หมุ น จอภาพของคุ ณ ออกจากที ่ ย ึ ด VESA
ค‹ อ ยๆ ปล‹ อ ยตŒ น แขน monitor arm
ออกจนกว‹ า คุ ณ จะไม‹ ร ู Œ ส ึ ก ว‹ า มี แ รงตŒ า นใดๆ
ผลั ก กลั บ ไปหาคุ ณ
คู ‹ ม ื อ การประกอบ
และคู ‹ ม ื อ การใชŒ ง าน
TOOLKIT BOX
x1
x1
x1
x4
x4
x3
G H I
J K L
มุ ม ดŒ า นหลั ั ง
1 2 1
