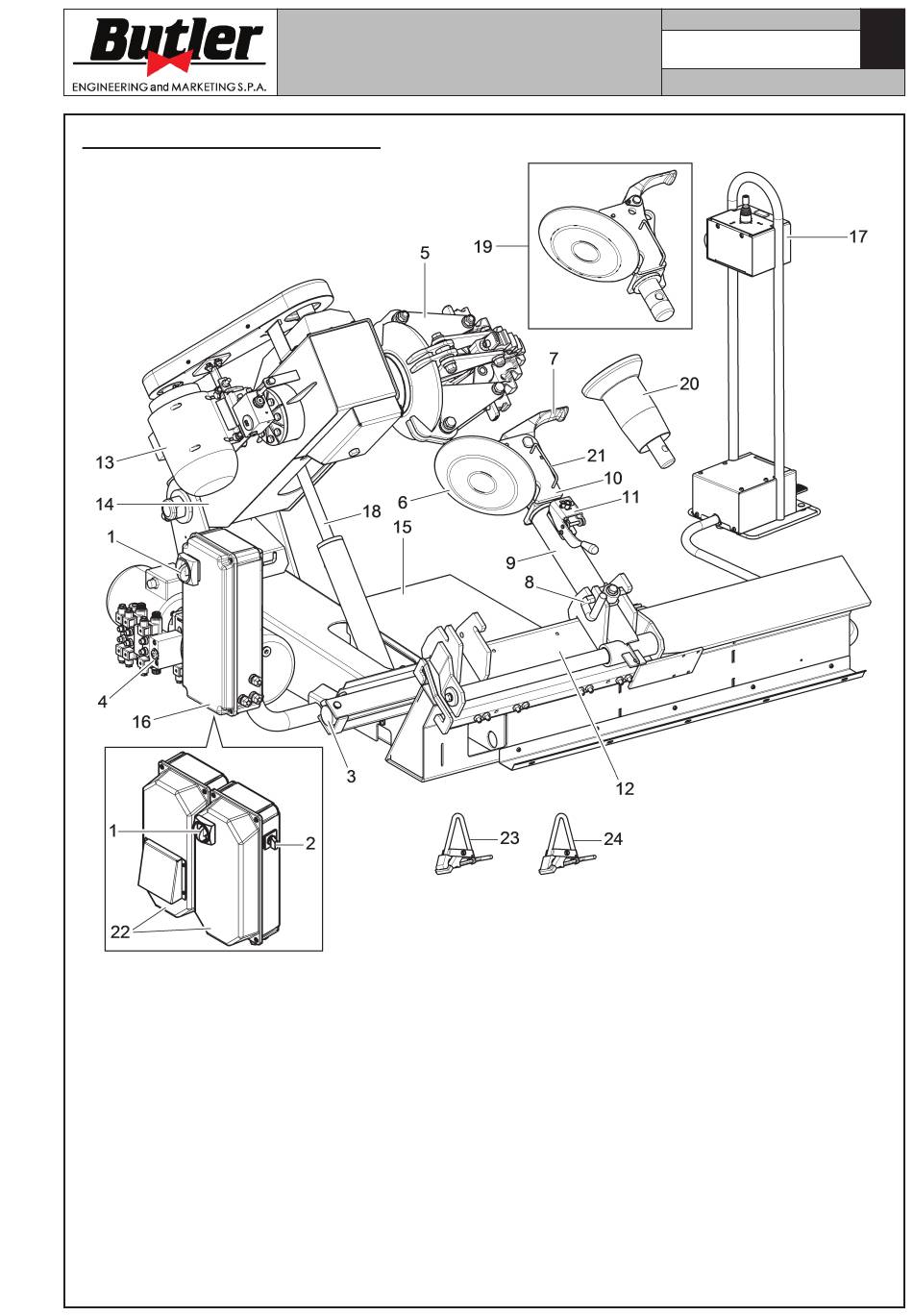

ABB. 2 - NAV11EI - NAV11TEI
LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl für selbstzentrierende
Geschwindigkeit
(Version mit Frequenzumformer)
3 - Zylinder für Verschiebung des
Werkzeugswagens
4 - Hydrauliksteuerung
5 - Rad Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Kopplungshebel
9 - Werkzeugarm
10 - Werkzeuggruppe (nur für NAV11EI)
11 - Quick fit Vorrichtung
12 - Werkzeugswagen
13 - Motor für Spindelumdrehung
BEDIENUNGS-
UND WARTUNGSHANDBUCH
Seite 4 von 76
14 - Spindelsarm
15 - Bewegliches Trittbrett
16 - Schalttafel
17 - Antriebsatz
18 - Zylinder des Spannvorrichtungsarmes
19 - G108A33 - Werkzeugsatz ohne Hebel (gültig
für NAV11TEI - als Option für NAV11EI)
20 - G108A36 - Abdrückrolle
(als Option für NAV11EI)
21 - Hubgriff für Werkzeugsatz
22 - Elektrische Kisten mit Frequenzumformer
(Version mit Frequenzumformer)
23 - G90A6 - Klemme für Leichtmetallfelgen
(Option)
24 - G108A25 - Klemme für Erdbewegungsfelgen
(Option)
7505-M001-4_B
D
NAV11N - NAV11NT
NAV11EI - NAV11TEI
