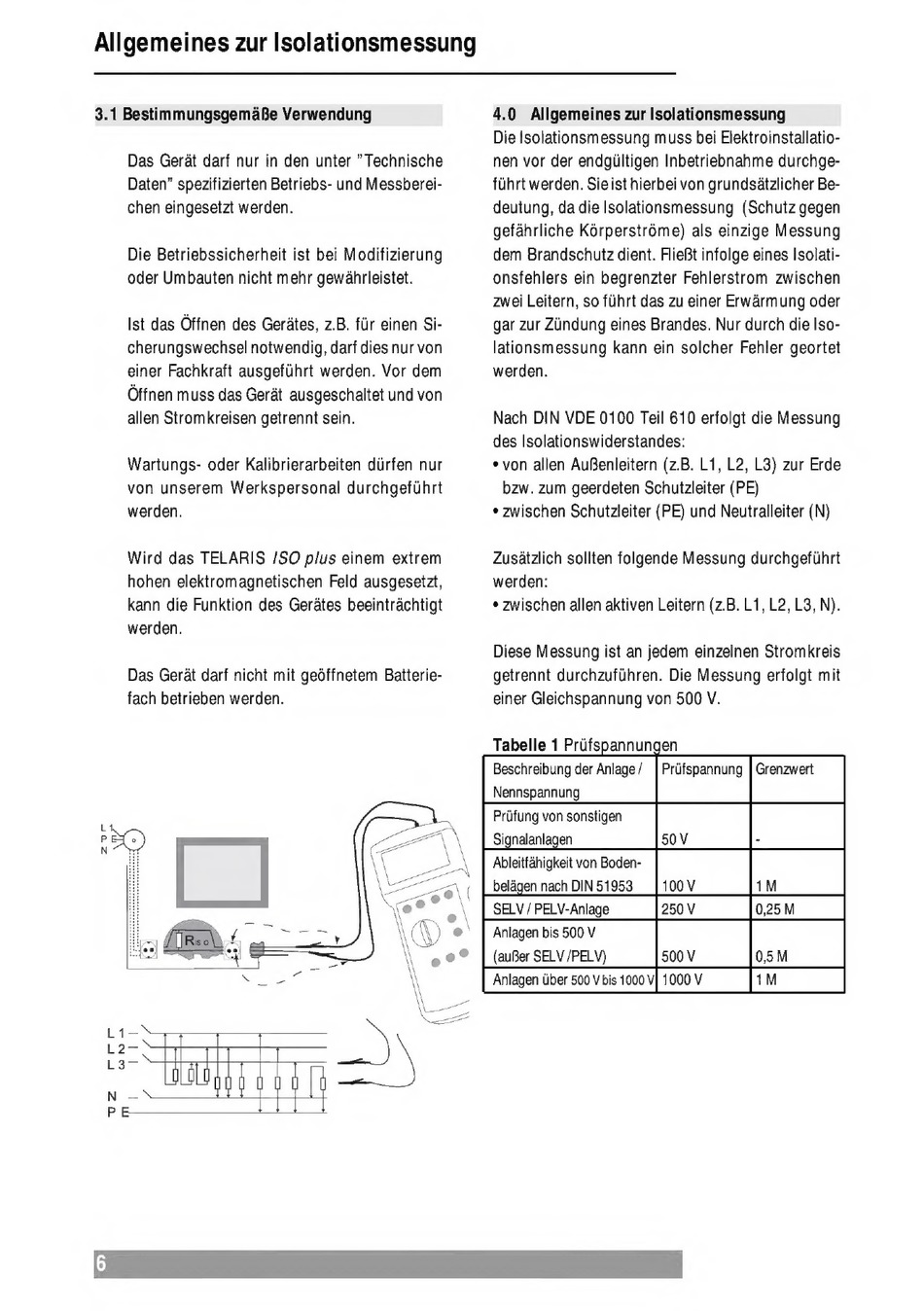

Allgemeines zur Isolationsmessung
3.1 Bestimmungsgemäße Verwendung
Das Gerät darf nur in den unter Technische
Daten" spezifizierten Betriebs- und Messberei-
chen eingesetzt werden.
Die Betriebssicherheit ist bei Modifizierung
oder Umbauten nicht mehr gewáhrleistet.
Ist das Öffnen des Gerätes, z.B. für einen Si-
cherungswechsel notwendig, darf dies nur von
einer Fachkraft ausgeführt werden. Vor dem
Öffnen muss das Gerät ausgeschaltet und von
allen Stromkreisen getrennt sein.
Wartungs- oder Kalibrierarbeiten dürfen nur
von unserem Werkspersonal durchgeführt
werden.
Wird das TELARIS /SO plus einem extrem
hohen elektromagnetischen Feld ausgesetzt,
kann die Funktion des Gerätes beeinträchtigt
werden.
Das Gerät darf nicht mit geöffnetem Batterie-
fach betrieben werden.
4.0
Allgemeines zur Isolationsmessung
Die Isolationsmessung muss bei Elektroinstallatio-
nen vor der endgültigen Inbetriebnahme durchge-
führt werden.
Sieist hierbei von grundsätzlicher Be-
deutung, da die Isolationsmessung
(Schutz gegen
gefáhrliche Kórperstróme) als einzige Messung
dem Brandschutz dient. Fließt infolge eines Isolati-
onsfehlers ein begrenzter Fehlerstrom zwischen
zwei Leitern, so führt das zu einer Erwärmung oder
gar zur Zündung eines Brandes. Nur durch die Iso-
lationsmessung kann ein solcher Fehler geortet
werden.
Nach DIN VDE 0100 Teil 610 erfolgt die Messung
des Isolationswiderstandes:
e von allen Außenleitern (z.B. L1, L2, L3) zur Erde
bzw. zum geerdeten Schutzleiter (PE)
e zwischen Schutzleiter (PE) und Neutralleiter (N)
Zusätzlich sollten folgende Messung durchgeführt
werden:
e zwischen allen aktiven Leitern (z.B. L1, L2, L3, N).
Diese Messung ist an jedem einzelnen Stromkreis
getrennt durchzuführen. Die Messung erfolgt mit
einer Gleichspannung von 500 V.
Tabelle 1 Prüfspannungen
Nennspannung
ess. [ow |
Signalanlagen
50 V
eos ben |
belágen nach DIN 51953
100 V
Anlagen bis 500 V
(außer SELV /PELV)
500V
Anlagen über 500 V bis 1000 V| 1000 V
