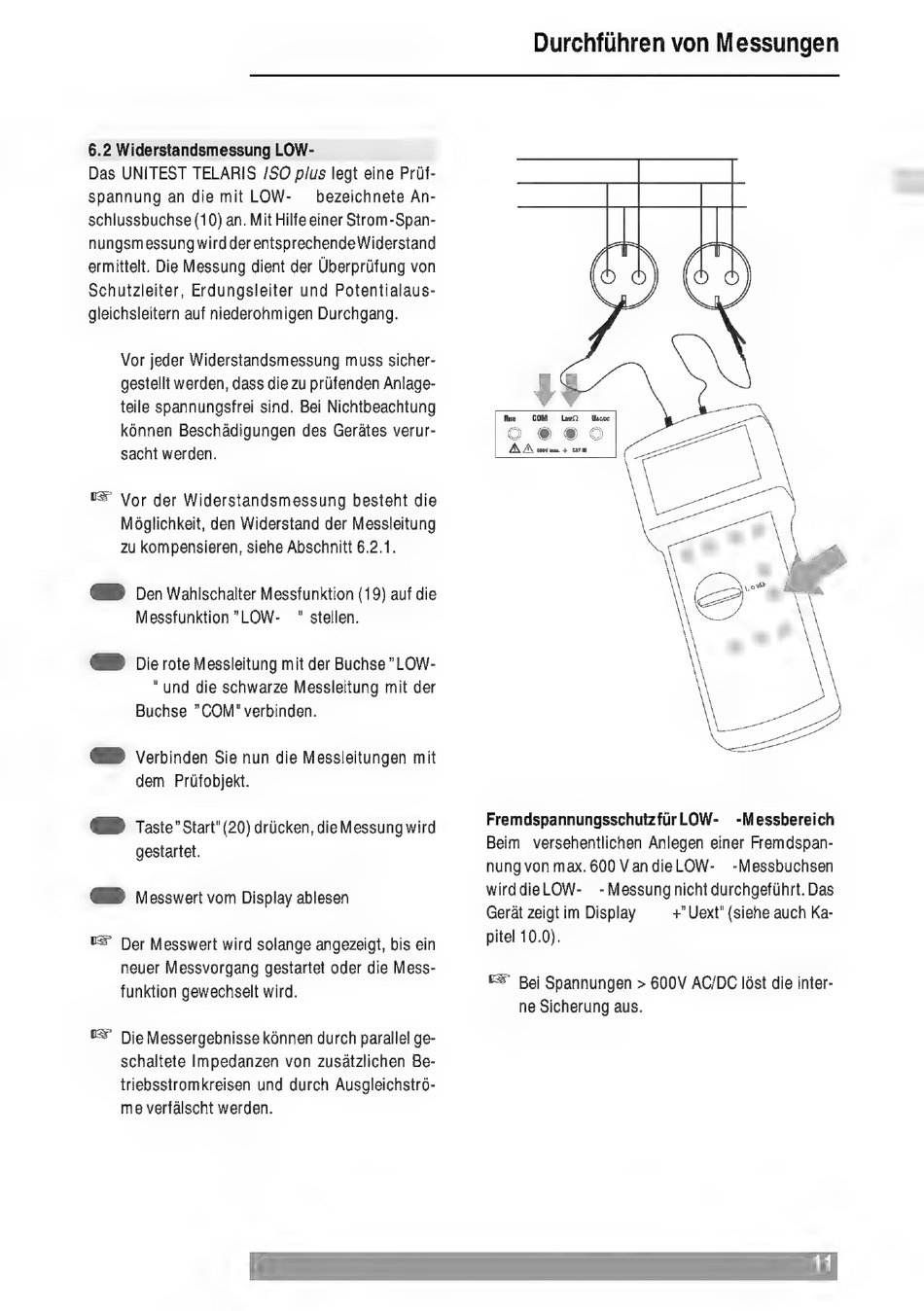

6.2 Widerstandsmessung LOW-
Das UNITEST TELARIS /SO plus legt eine Prif-
spannung an die mit LOW-
bezeichnete An-
schlussbuchse
(10) an. Mit Hilfe einer Strom-Span-
nungsmessung
wird der entsprechende Widerstand
ermittelt. Die Messung dient der Überprüfung von
Schutzleiter, Erdungsleiter und Potentialaus-
gleichsleitern auf niederohmigen Durchgang.
Vor jeder Widerstandsmessung muss sicher-
gestellt werden, dass die zu prüfenden Anlage-
teile spannungsfrei sind. Bei Nichtbeachtung
können Beschädigungen des Gerätes verur-
sacht werden.
DS Vor der Widerstandsmessung besteht die
Möglichkeit, den Widerstand der Messleitung
zu kompensieren, siehe Abschnitt 6.2.1.
@
Den Wahlschalter Messfunktion (19) auf die
Messfunktion "LOW-
" stellen.
@
Die rote Messleitung mit der Buchse "LOW-
"und die schwarze Messleitung mit der
Buchse "COM" verbinden.
@
Verbinden Sie nun die Messleitungen mit
dem Prüfobjekt.
@
Taste' Start" (20) drücken, die Messung wird
gestartet.
@
Messwert vom Display ablesen
TS Der Messwert wird solange angezeigt, bis ein
neuer Messvorgang gestartet oder die Mess-
funktion gewechselt wird.
TS Die Messergebnisse können durch parallel ge-
schaltete Impedanzen von zusätzlichen Be-
triebsstromkreisen und durch Ausgleichströ-
me verfälscht werden.
Durchführen von Messungen
Riso
COM
Low ` Wee
À wen A extn
FremdspannungsschutzfürLOW-
-Messbereich
Beim
versehentlichen Anlegen einer Fremdspan-
nung von max. 600 VandieLOW-
-Messbuchsen
wirddieLOW-
-Messungnicht durchgeführt. Das
Gerät zeigt im Display
+" Uext" (siehe auch Ka-
pitel 10.0).
DS Bei Spannungen > 600V AC/DC löst die inter-
ne Sicherung aus.
