BEHA Unitest 93517 Bedienungsanleitung

Schallpegelmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
93517
Schallpegelmessgerät
• Bedienungsanleitung
• Instruction Manual

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BEHA Unitest 93517

Inhaltszusammenfassung für BEHA Unitest 93517

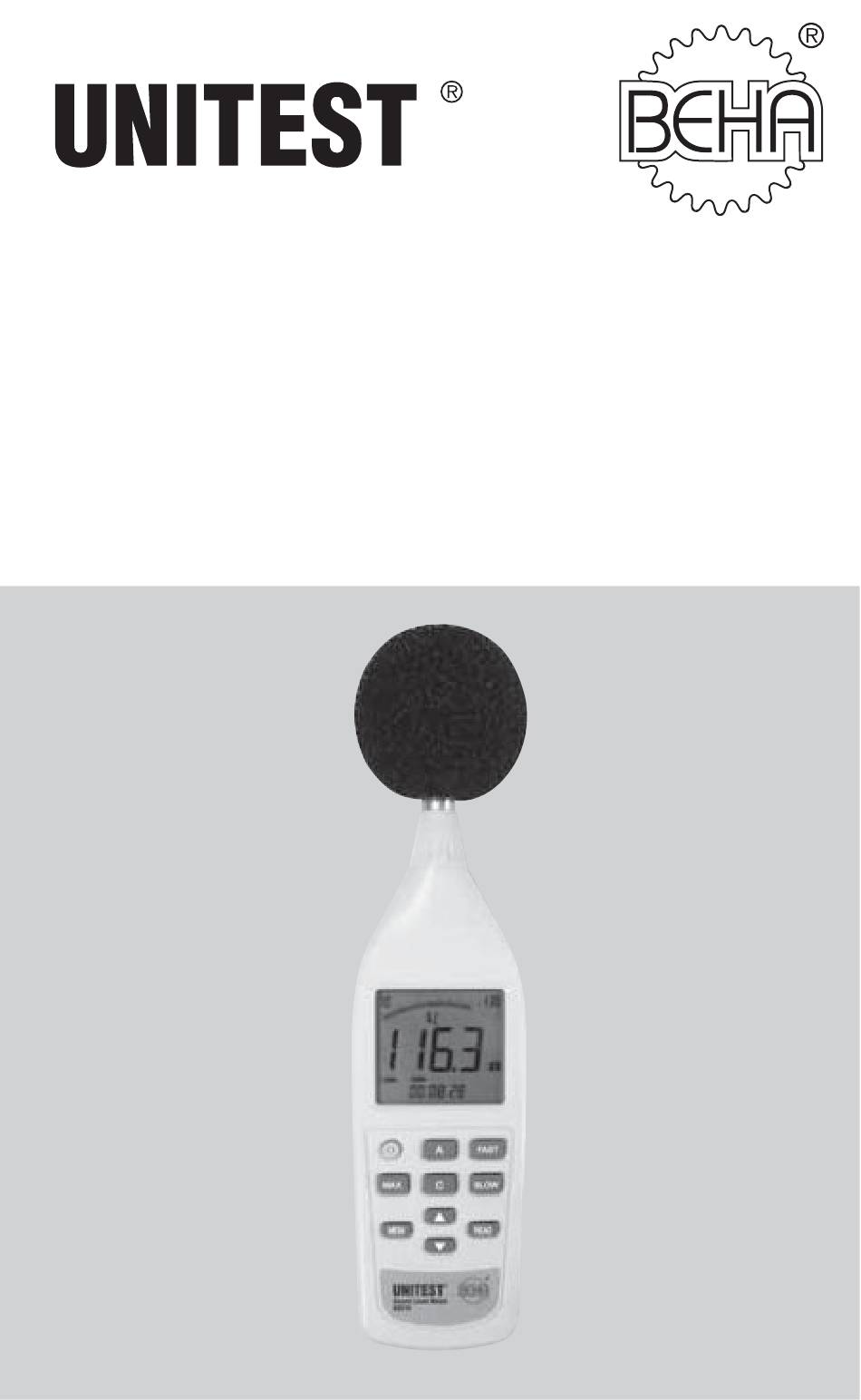

  • Seite 1 93517 Schallpegelmessgerät • Bedienungsanleitung • Instruction Manual...

  • Seite 3: Inhaltsverzeichnis

    Inhalt ..................Seite Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise:..2 Allgemeines/ Einleitung/ Lieferumfang ........2 Transport und Lagerung ............3 Sicherheitsmaßnahmen ............3 Bestimmungsgemäße Verwendung ..........4 Bedienelemente und Anschlüsse..........4 LC-Anzeige ................6 Durchführen von Messungen ............7 Betriebsvorbereitung ..............7 5.1.1 Einlegen der Batterie ..............7 Allgemeines ................7 5.2.1 Durchführung und Vorgabe für die Messung ......8 Datenspeicher ................8...

  • Seite 4: Auf Dem Gerät Und In Der Bedienungsanleitung Vermerkte Hinweise

    Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise: Warnung vor einer Gefahrenstelle. Bedienungsanleitung beachten. Hinweis. Bitte unbedingt beachten. Kennzeichnung elektrischer und elektronischer Geräte (WEEE Richtlinie 2002/96/EG). Konformitäts-Zeichen, bestätigt die Einhaltung der gültigen EMV-Richtlinie (89/336/EWG.). Die Niederspannungsrichtlinie (73/23/EWG) trifft nicht zu, da die Geräte nicht zur Verwendung unter Spannung geeignet sind.

  • Seite 5: Transport Und Lagerung

    Im Lieferumfang sind enthalten UNITEST Schallpegelmessgerät 1 St. Batterie 9V, IEC 6LR61 Abgleichschraubendreher 3,5 mm Klinkenstecker Bereitschaftskoffer Windschutz Bedienungsanleitung 2. 0 Transport und Lagerung Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie aus- geschlossen. Um Beschädigungen zu vermeiden, sollten die Batterien entnommen werden, wenn das Messgerät über einen längeren Zeitraum nicht benutzt wird.

  • Seite 6: Bestimmungsgemäße Verwendung

    Achten Sie bitte beim Einsetzen oder Wechseln unbedingt auf richtige Pola- rität. Falsch gepolte Batterien können das Gerät zerstören. Außerdem kön- nen Sie explodieren oder einen Brand entfachen. Es dürfen nur die in den Technischen Daten spezifizierten Batterien verwen- det werden! Vermeiden Sie eine Erwärmung der Geräte durch direkte Sonneneinstrah- lung.
  • Seite 7 6.) MAX–Wahltaste für Art der Anzeige Wählbar ist Momentanschallpegel, Maximalwert oder Minimalwert (jeweils mit Zeitangabe) 7.) Taste „ MEM“ zum Speichern des Messwertes 8.) Taste „ READ“ zum Anzeigen der gespeicherten Messwerte 9.) Navigationstasten zum Auswählen der Messbereiche und von gespeicherten Messwerten Folgende Messbereiche sind wählbar: 25 bis 80 dB;...

  • Seite 8: Lc-Anzeige

    4. 1 LC-Anzeige 1.) Anzeigebereich (gewählter Messbereich) 2.) Bargraphanzeige 3.) UN: Unterschreitung des Messbereichs (aktueller Messwert) 4.) UN Unterschreitung des Messbereichs (MIN-/MAX-Funktion) Das Symbol erscheint, wenn während der Messung mindestens einmal der Messbereich unterschritten wurde. 5.) A/C: Bewertungsfilter 6.) OV: Überschreitung des Messbereichs (MIN-/MAX-Funktion) Das Symbol erscheint, wenn während der Messung mindestens einmal der Messbereich überschritten wurde.

  • Seite 9: Durchführen Von Messungen

    5. 0 Durchführen von Messungen 5. 1 Betriebsvorbereitung Bevor das Gerät in Betrieb genommen wird, muss zuerst die Batterie eingelegt wer- den. Es müssen hierbei unbedingt die hierzu beschriebenen Hinweise bzgl. dem Um- gang mit Batterien beachtet werden. 5. 1. 1 Einlegen der Batterie •...

  • Seite 10: Durchführung Und Vorgabe Für Die Messung

    5. 2. 1 Durchführung und Vorgabe für die Messung • Gerät mit Taste (3) einschalten Vor dem Ablesen der Messwerte sollten die nachfolgenden Vorgaben festgelegt werden: 1) Wahl der Zeitbewertung mit den Tasten FAST/SLOW (5) "SLOW" für relativ stabile Pegel. "FAST"...

  • Seite 11: Wartung

    Löschen der gespeicherten Messwerte • Gerät ausschalten • Vor dem Einschalten die Taste MEM (7) drücken und gedrückt halten. • Jetzt das Gerät einschalten. In der Anzeige erscheint kurz das Symbol „ CLr“ . 6. 0 Wartung Das Schallpegelmessgerät benötigt bei einem Betrieb gemäß der Bedienungsanlei- tung keine besondere Wartung.

  • Seite 12: Batteriewechsel

    6. 3 Batteriewechsel Das Schallpegelmessgerät hat eine integrierte Anzeige des Batteriezustandes. Dabei wird periodisch die Kapazität der Batterie überprüft und wie folgt dargestellt. Batterie voll teilweise entladen blinkend: Batterie leer Der Batteriezustand wird auch bei angeschlossenem externen Netzteil ange- zeigt. Wenn das Symbol zu Blinken beginnt, muss die Batterie gewechselt werden.

  • Seite 13: Technische Daten

    7. 0 Technische Daten (gültig für 23 °C ± 5 °C, bei weniger als 70 % relativer Feuchte). Messwertaufnehmer: 1/2" Elektret-Kondensator-Mikrofon Gesamtmessbereich: 25 bis 130dB Teilmessbereiche: 25 bis 80dB; 30 bis 90dB; 40 bis 100dB; 50 bis 110dB; 60 bis 120dB; 70 bis 130 dB Linearitätsbereich: 60dB Messgenauigkeit:...

  • Seite 14: 24 Monate Garantie

    24 Monate Garantie UNITEST Geräte unterliegen einer strengen Qualitätskontrolle. Sollten in der tägli- chen Praxis dennoch Fehler in der Funktion auftreten, so gewähren wir eine Garan- tie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät ohne Fremdeinwirkung Funk- tionsstörungen zeigt und ungeöffnet an uns zurückgesandt wird.

Diese Anleitung auch für:

Unitest 93517d
