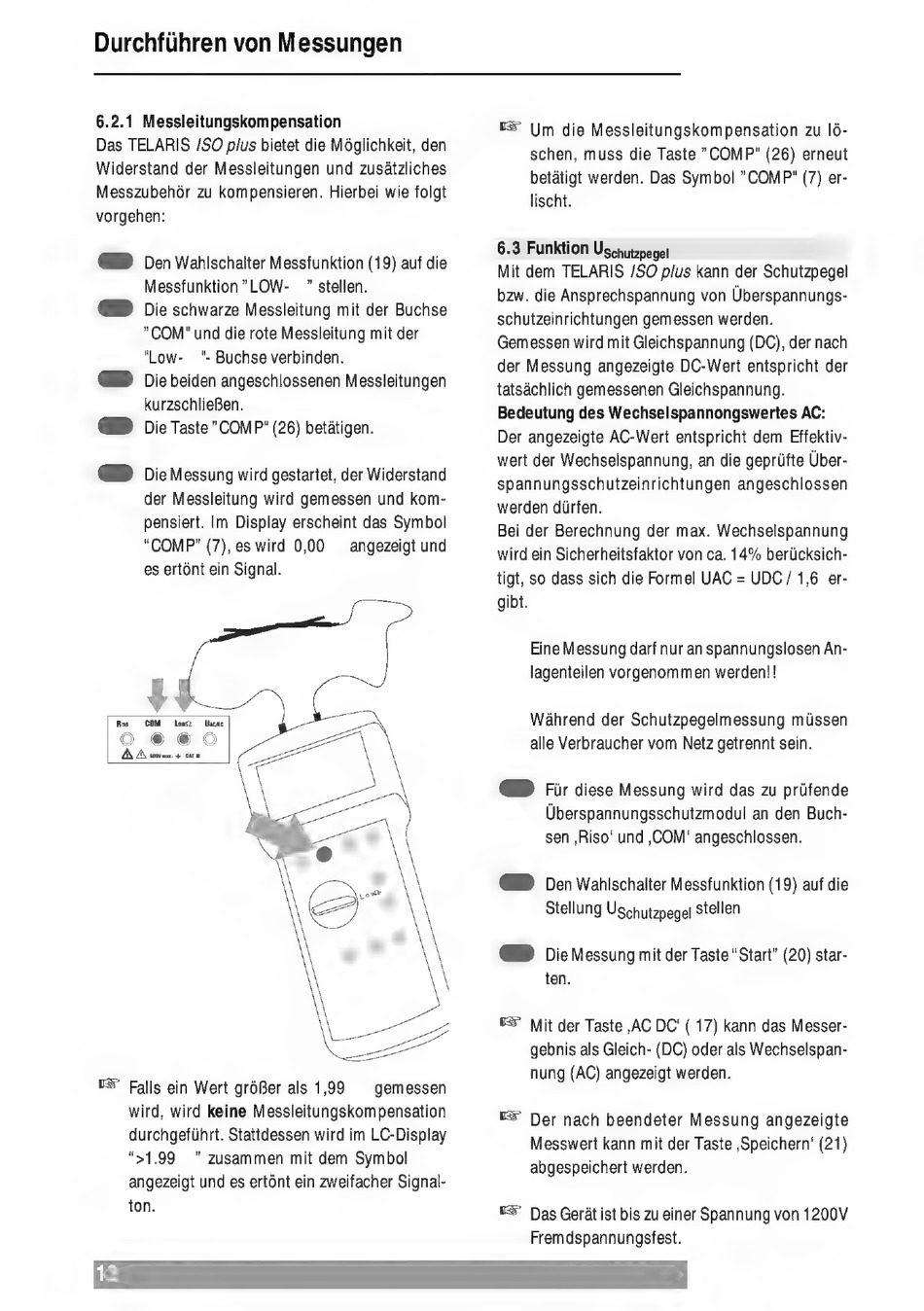

Durchfúhren von Messungen
6.2.1 Messleitungskompensation
Das TELARIS /SO plus bietet die Móglichkeit, den
Widerstand der Messleitungen und zusátzliches
Messzubehór zu kompensieren. Hierbei wie folgt
vorgehen:
@
Den Wahlschalter Messfunktion (19) auf die
Messfunktion "LOW-
" stellen.
@
Die schwarze Messleitung mit der Buchse
"COM" und die rote Messleitung mit der
"Low-
"- Buchse verbinden.
@
Die beiden angeschlossenen Messleitungen
kurzschließen.
@
Die Taste "COMP" (26) betätigen.
@
Die Messung wird gestartet, der Widerstand
der Messleitung wird gemessen und kom-
pensiert. Im Display erscheint das Symbol
"COMP" (7), es wird 0,00
angezeigt und
es ertönt ein Signal.
Ben
COM
Low2
Uacme
A
TS Falls ein Wert größer als 1,99
gemessen
wird, wird keine Messleitungskompensation
durchgeführt. Stattdessen wird im LC-Display
">1.99
" zusammen mit dem Symbol
angezeigt und es ertönt ein zweifacher Signal-
ton.
DS Um die Messleitungskompensation zu lö-
schen, muss die Taste "COMP" (26) erneut
betätigt werden. Das Symbol COMP" (7) er-
lischt.
6.3 Funktion Uschutzpegel
Mit dem TELARIS /SO plus kann der Schutzpegel
bzw. die Ansprechspannung von Uberspannungs-
schutzeinrichtungen gemessen werden.
Gemessen wird mit Gleichspannung (DC), der nach
der Messung angezeigte DC-Wert entspricht der
tatsáchlich gemessenen Gleichspannung.
Bedeutung des Wechselspannongswertes AC:
Der angezeigte AC-Wert entspricht dem Effektiv-
wert der Wechselspannung, an die geprüfte Uber-
spannungsschutzeinrichtungen angeschlossen
werden dürfen.
Bei der Berechnung der max. Wechselspannung
wird ein Sicherheitsfaktor von ca. 14% berücksich-
tigt, so dass sich die Formel UAC = UDC / 1,6 er-
gibt.
Eine Messung darf nur an spannungslosen An-
lagenteilen vorgenommen werden!!
Während der Schutzpegelmessung müssen
alle Verbraucher vom Netz getrennt sein.
@
Für diese Messung wird das zu prüfende
Überspannungsschutzmodul an den Buch-
sen ‚Riso' und ‚COM' angeschlossen.
@
Den Wahlschalter Messfunktion (19) auf die
Stellung Uschutzpegei Stellen
@
Die Messung mit der Taste "Start" (20) star-
ten.
ES" Mit der Taste AC DC ( 17) kann das Messer-
gebnis als Gleich- (DC) oder als Wechselspan-
nung (AC) angezeigt werden.
DS Der nach beendeter Messung angezeigte
Messwert kann mit der Taste ‚Speichern' (21)
abgespeichert werden.
DS Das Gerät ist bis zu einer Spannung von 1200V
Fremdspannungsfest.
