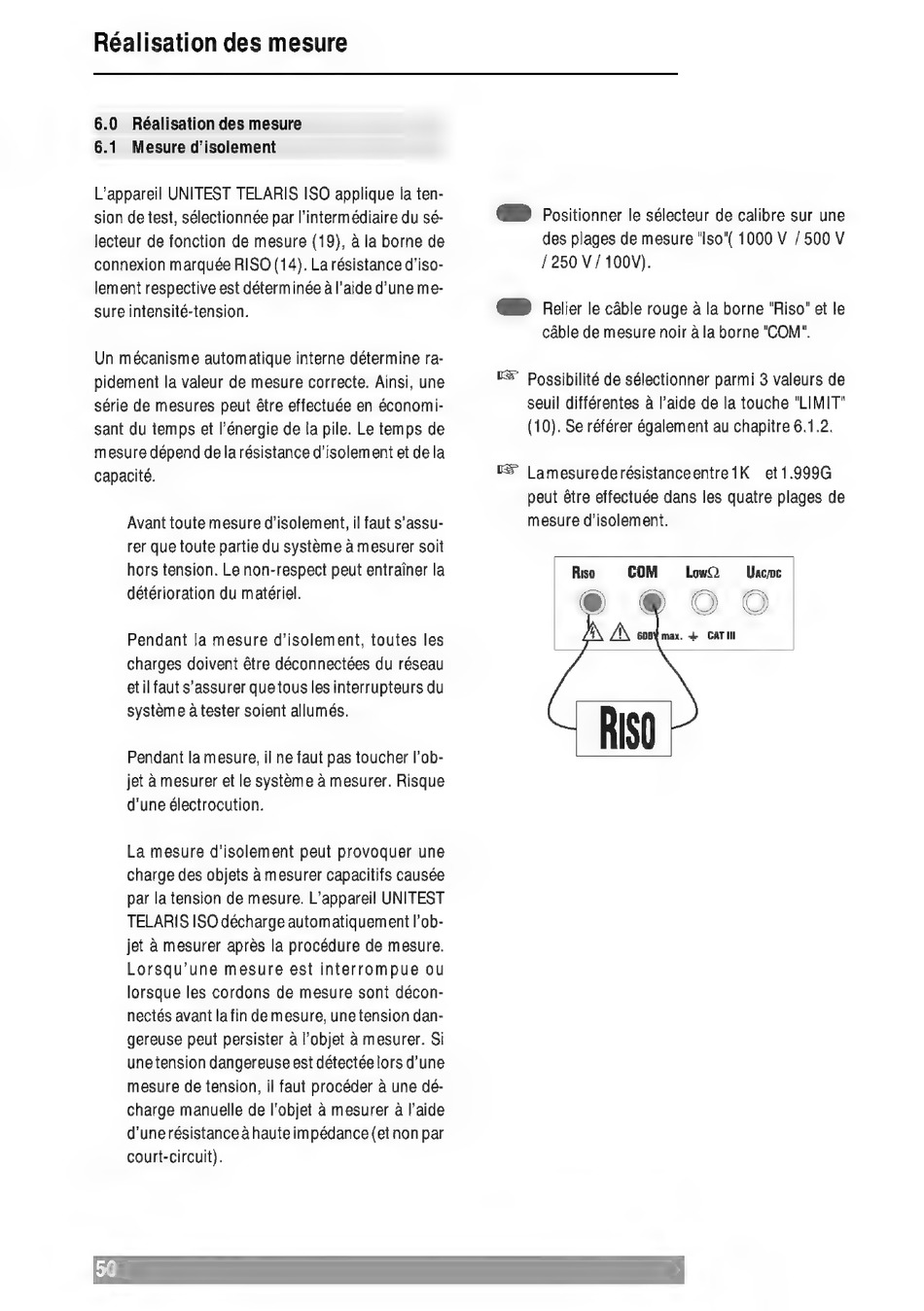

Réalisation des mesure
6.0
Réalisation des mesure
6.1
Mesure d'isolement
L'appareil UNITEST TELARIS ISO applique la ten-
sion de test, sélectionnée par l'intermédiaire du sé-
lecteur de fonction de mesure (19), à la borne de
connexion marquée RISO (14). La résistance d'iso-
lement respective est déterminée à l'aide d'une me-
sure intensité-tension.
Un mécanisme automatique interne détermine ra-
pidement la valeur de mesure correcte. Ainsi, une
série de mesures peut étre effectuée en économi-
sant du temps et l'énergie de la pile. Le temps de
mesure dépend de la résistance d'isolement et de la
capacité.
Avant toute mesure d'isolement, il faut s'assu-
rer que toute partie du systéme á mesurer soit
hors tension. Le non-respect peut entraíner la
détérioration du matériel.
Pendant la mesure d'isolement, toutes les
charges doivent étre déconnectées du réseau
et il faut s'assurer que tous les interrupteurs du
systeme a tester soient allumés.
Pendant la mesure, il ne faut pas toucher l'ob-
jet a mesurer et le systeme a mesurer. Risque
d'une électrocution.
La mesure d'isolement peut provoquer une
charge des objets a mesurer capacitifs causée
par la tension de mesure. L'appareil UNITEST
TELARIS ISO décharge automatiquement l'ob-
jet á mesurer aprés la procédure de mesure.
Lorsqu'une mesure est interrompue ou
lorsque les cordons de mesure sont décon-
nectés avant la fin de mesure, une tension dan-
gereuse peut persister à l'objet à mesurer. Si
une tension dangereuse est détectée
lors d'une
mesure de tension, il faut procéder a une dé-
charge manuelle de l'objet à mesurer à l'aide
d'une résistance
à hauteimpédance (et non par
court-circuit).
@
Positionner le sélecteur de calibre sur une
des plages de mesure "Iso"( 1000 V / 500 V
/ 250 V/ 100V).
@
Relier le câble rouge à la borne "Riso" et le
cable de mesure noir à la borne "COM".
DS Possibilité de sélectionner parmi 3 valeurs de
seuil différentes à l'aide de la touche "LIMIT"
(10). Se référer également au chapitre 6.1.2.
LamesurederésistanceentreiK
et 1.999G
peut être effectuée dans les quatre plages de
mesure d'isolement.
Riso
COM
LowQ
Uacmc
®
®
(
A
600% max. +
CATIII
lan H
P
