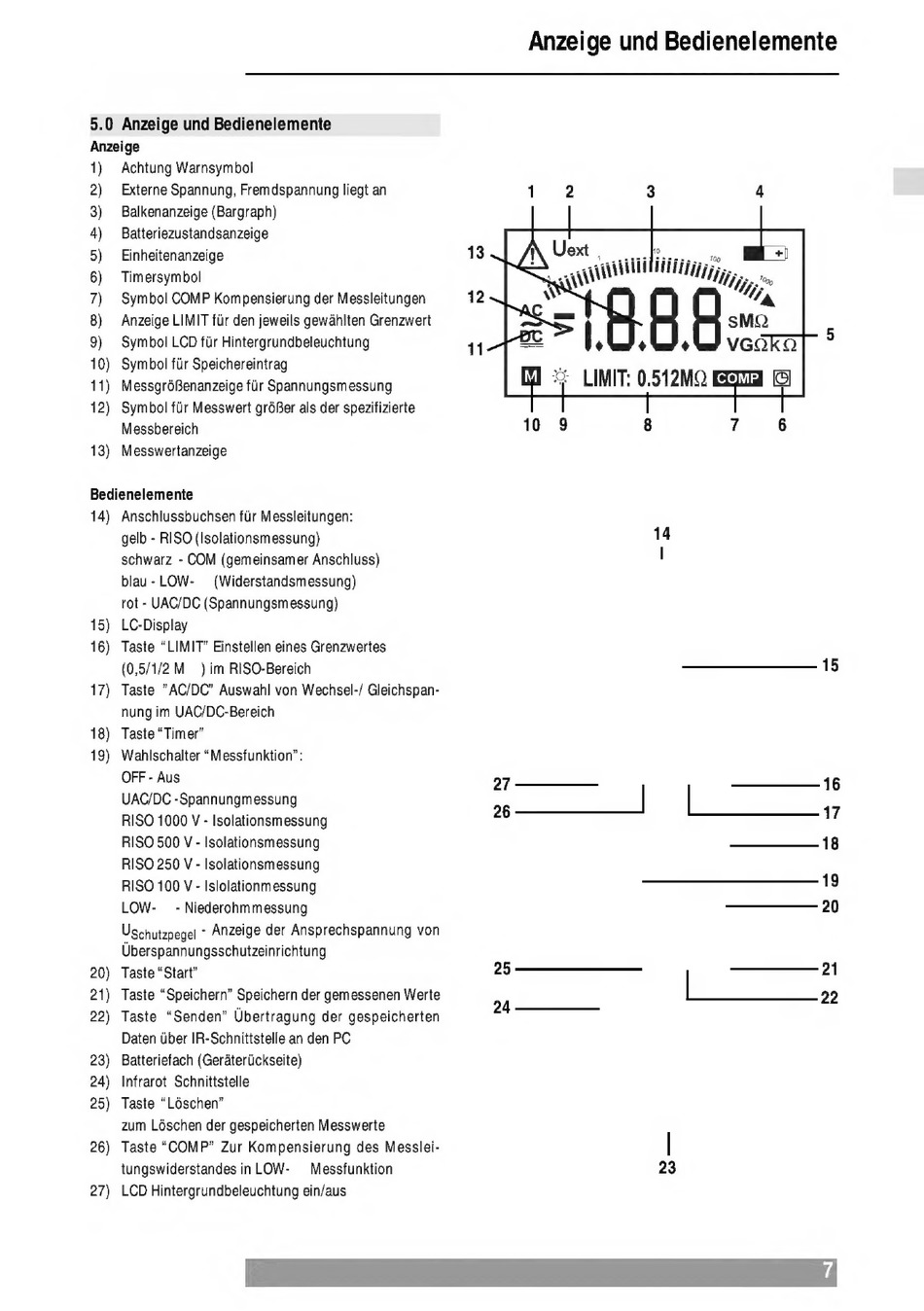

5.0 Anzeige und Bedienelemente
Anzeige
Achtung Warnsymbol
Externe Spannung, Fremdspannung liegt an
Balkenanzeige (Bargraph)
Batteriezustandsanzeige
Einheitenanzeige
Timersymbol
Symbol COMP Kompensierung der Messleitungen
Anzeige LIMIT für den jeweils gewählten Grenzwert
Symbol LCD für Hintergrundbeleuchtung
Symbol für Speichereintrag
Messgrößenanzeige für Spannungsmessung
12) Symbol für Messwert größer als der spezifizierte
Messbereich
Messwertanzeige
0 JD
0 Porn
=
"au
o = ©
13
Bedienelemente
14) Anschlussbuchsen für Messleitungen:
gelb - RISO (Isolationsmessung)
schwarz - COM (gemeinsamer Anschluss)
blau - LOW-
(Widerstandsmessung)
rot - UAC/DC (Spannungsmessung)
15) LC-Display
16) Taste "LIMIT" Einstellen eines Grenzwertes
(0,5/1/2 M
) im RISO-Bereich
Taste "AC/DC" Auswahl von Wechsel-/ Gleichspan-
nung im UAC/DC-Bereich
18) Taste "Timer"
19) Wahlschalter "Messfunktion":
OFF - Aus
UAC/DC -Spannungmessung
RISO 1000 V - Isolationsmessung
RISO 500 V - Isolationsmessung
RISO 250 V - Isolationsmessung
RISO 100 V - Islolationmessung
LOW-
- Niederohmmessung
Uschutzpegel - Anzeige der Ansprechspannung von
Uberspannungsschutzeinrichtung
20) Taste "Start"
21) Taste "Speichern" Speichern der gemessenen Werte
22) Taste
"Senden"
Ubertragung der gespeicherten
Daten úber IR-Schnittstelle an den PC
23)
Batteriefach (Geräterückseite)
24)
Infrarot Schnittstelle
25) Taste "Lóschen"
zum Lóschen der gespeicherten Messwerte
Taste "COMP" Zur Kompensierung des Messlei-
tungswiderstandes in LOW-
Messfunktion
LCD Hintergrundbeleuchtung ein/aus
17
26
27
Anzeige und Bedienelemente
ho
1
Wii.
Vij 17 p7%
Kéi
sMQ
5
+
+
VGOkKQ
14
15
—
16
I
18
27 ——
|
26
19
20
25 ——
———21
LS
24
23
