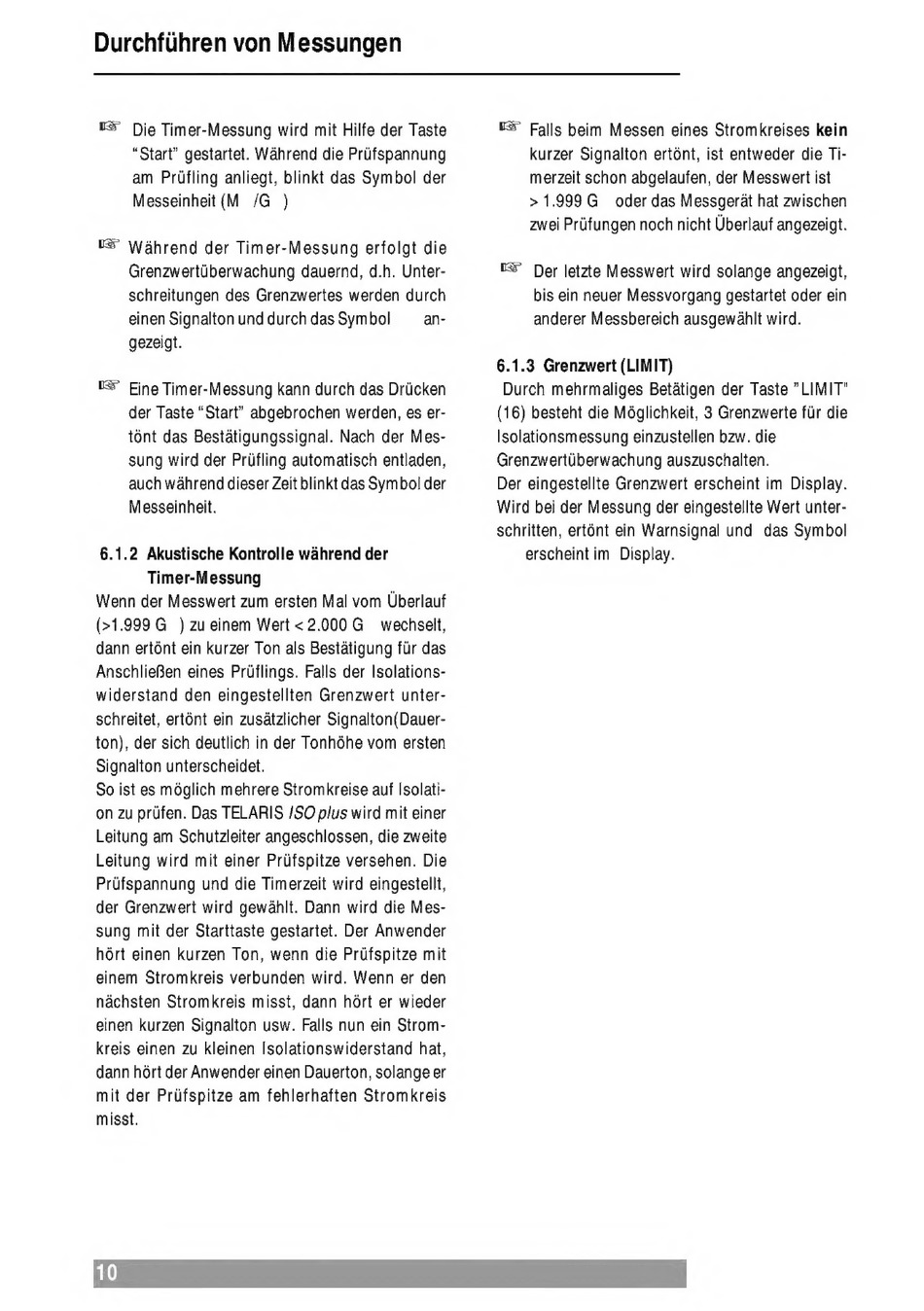

Durchfúhren von Messungen
DS
Die Timer-Messung wird mit Hilfe der Taste
"Start" gestartet. Während die Prüfspannung
am Prüfling anliegt, blinkt das Symbol der
Messeinheit (M /G )
DS Während
der Timer-Messung
erfolgt die
Grenzwertüberwachung dauernd, d.h. Unter-
schreitungen des Grenzwertes werden durch
einen Signalton und durch das Symbol
an-
gezeigt.
1® Eine Timer-Messung kann durch das Drücken
der Taste "Start" abgebrochen werden, es er-
tönt das Bestätigungssignal. Nach der Mes-
sung wird der Prüfling automatisch entladen,
auch während dieser
Zeit blinkt das Symbol der
Messeinheit.
6.1.2 Akustische Kontrolle während der
Timer-Messung
Wenn der Messwert zum ersten Mal vom Überlauf
(>1.999 G ) zu einem Wert < 2.000 G wechselt,
dann ertönt ein kurzer Ton als Bestätigung für das
Anschließen eines Prüflings. Falls der Isolations-
widerstand den eingestellten Grenzwert unter-
schreitet, ertönt ein zusätzlicher Signalton(Dauer-
ton), der sich deutlich in der Tonhöhe vom ersten
Signalton unterscheidet.
So ist es möglich mehrere Stromkreise auf Isolati-
on zu prüfen. Das TELARIS /SO plus wird mit einer
Leitung am Schutzleiter angeschlossen, die zweite
Leitung wird mit einer Prüfspitze versehen. Die
Prüfspannung und die Timerzeit wird eingestellt,
der Grenzwert wird gewählt. Dann wird die Mes-
sung mit der Starttaste gestartet. Der Anwender
hört einen kurzen Ton, wenn die Prüfspitze mit
einem Stromkreis verbunden wird. Wenn er den
nächsten Stromkreis misst, dann hört er wieder
einen kurzen Signalton usw. Falls nun ein Strom-
kreis einen zu kleinen Isolationswiderstand hat,
dann hört der Anwender einen Dauerton, solange er
mit der Prüfspitze am fehlerhaften Stromkreis
misst.
DS Falls beim Messen eines Stromkreises kein
kurzer Signalton ertönt, ist entweder die Ti-
merzeit schon abgelaufen, der Messwert ist
>1.999G
oder das Messgerät hat zwischen
zwei Prüfungen noch nicht Überlauf angezeigt.
DS
Der letzte Messwert wird solange angezeigt,
bis ein neuer Messvorgang gestartet oder ein
anderer Messbereich ausgewählt wird.
6.1.3 Grenzwert (LIMIT)
Durch mehrmaliges Betätigen der Taste "LIMIT"
(16) besteht die Möglichkeit, 3 Grenzwerte für die
Isolationsmessung einzustellen bzw. die
Grenzwertüberwachung auszuschalten.
Der eingestellte Grenzwert erscheint im Display.
Wird bei der Messung der eingestellte Wert unter-
schritten, ertönt ein Warnsignal und
das Symbol
erscheint im Display.
