Benutzerhandbuch | Verbundregler, Typ AK-PC 782B

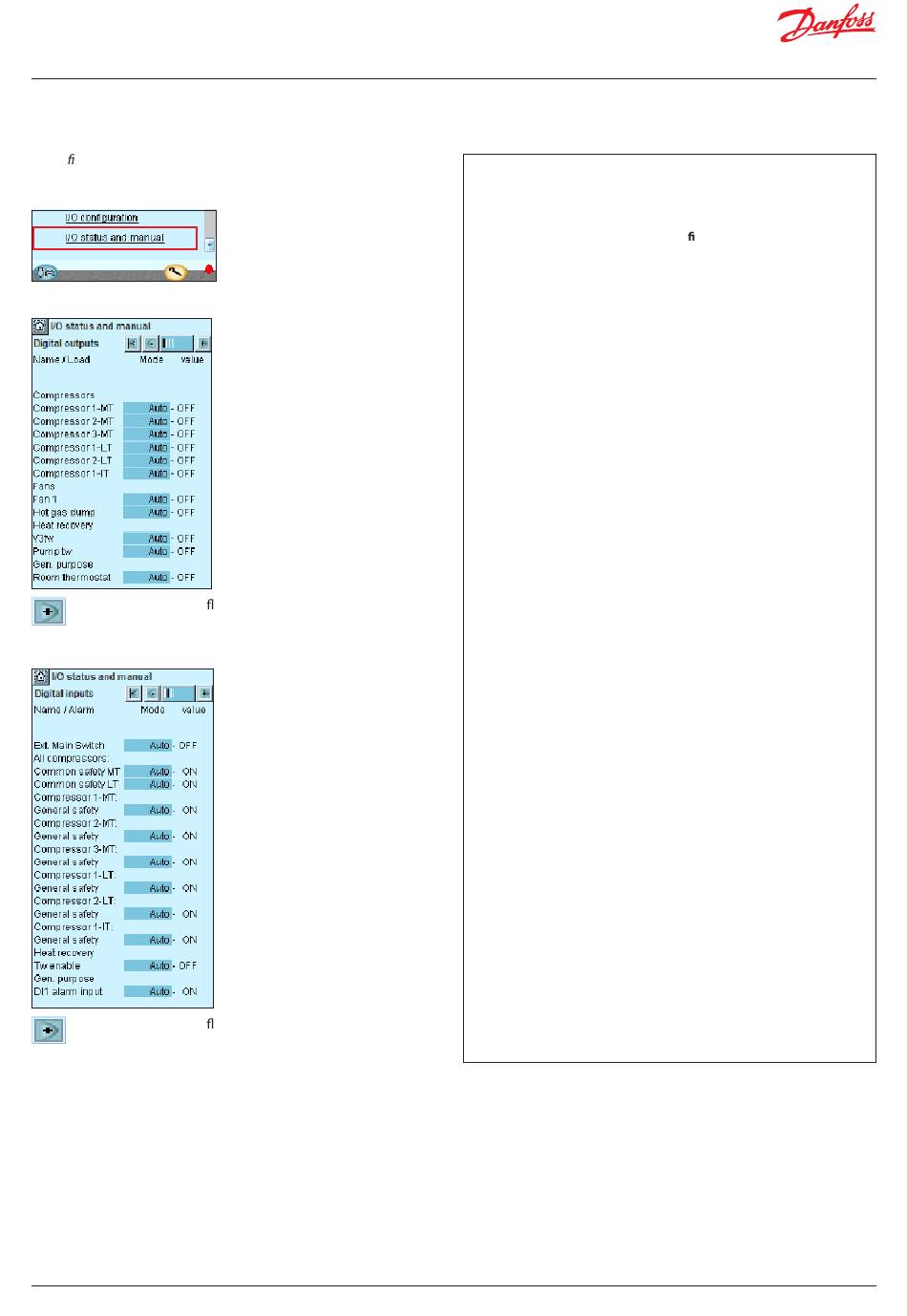

4.2 Überprüfung der Anschlüsse
1. Kon gurationsmenü aufrufen
2. „I/O Status und Manuell" auswählen
3. Digitale Ausgänge überprüfen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
4. Digitale Eingänge überprüfen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
© Danfoss | Climate Solutions | 2023.10
Vor Beginn der Steuerung ist zu überprüfen, ob alle Eingänge
und Ausgänge richtig angeschlossen wurden.
Für diese Überprüfung muss die Kon guration gesperrt sein.
Mittels manueller Steuerung jedes Ausgangs kann geprüft werden,
ob der Anschluss richtig vorgenommen wurde.
AUTO
Der Ausgang wird vom Regler gesteuert
MAN OFF
Der Ausgang wird zwangsgesteuert auf AUS
MAN ON
Der Ausgang wird zwangsgesteuert auf EIN
Den Sicherheitskreis für Verdichter 1 unterbrechen.
Kontrollieren, ob die Leuchtdiode DI1 am Erweiterungsmodul
(Modul 2) erlischt.
Prüfen, ob der Wert des Alarms der Sicherheitsüberwachung
von Verdichter 1 auf EIN wechselt.
Die übrigen digitalen Eingänge sind auf gleiche Weise zu prüfen.
Im „MAN"-Modus kann für einige DO (z. B. „Ölventilabscheider.."
oder „..AKV-Ventile..") nur die Dauer eines einzelnen EIN-Impulses
in einem Bereich zwischen 0 und 30000 ms
Nach diesem einzelnen EIN-Impuls behält der Regler die AUS-Position
für den ausgewählten DO bei, bis eine neue Dauer eingestellt wird
oder bis er in den „Auto"-Modus zurückwechselt.
1)
negative Werte werden nicht berücksichtigt.
1)
eingestellt werden.
BC417018981850de-000301 | 77
