Benutzerhandbuch | Verbundregler, Typ AK-PC 782B

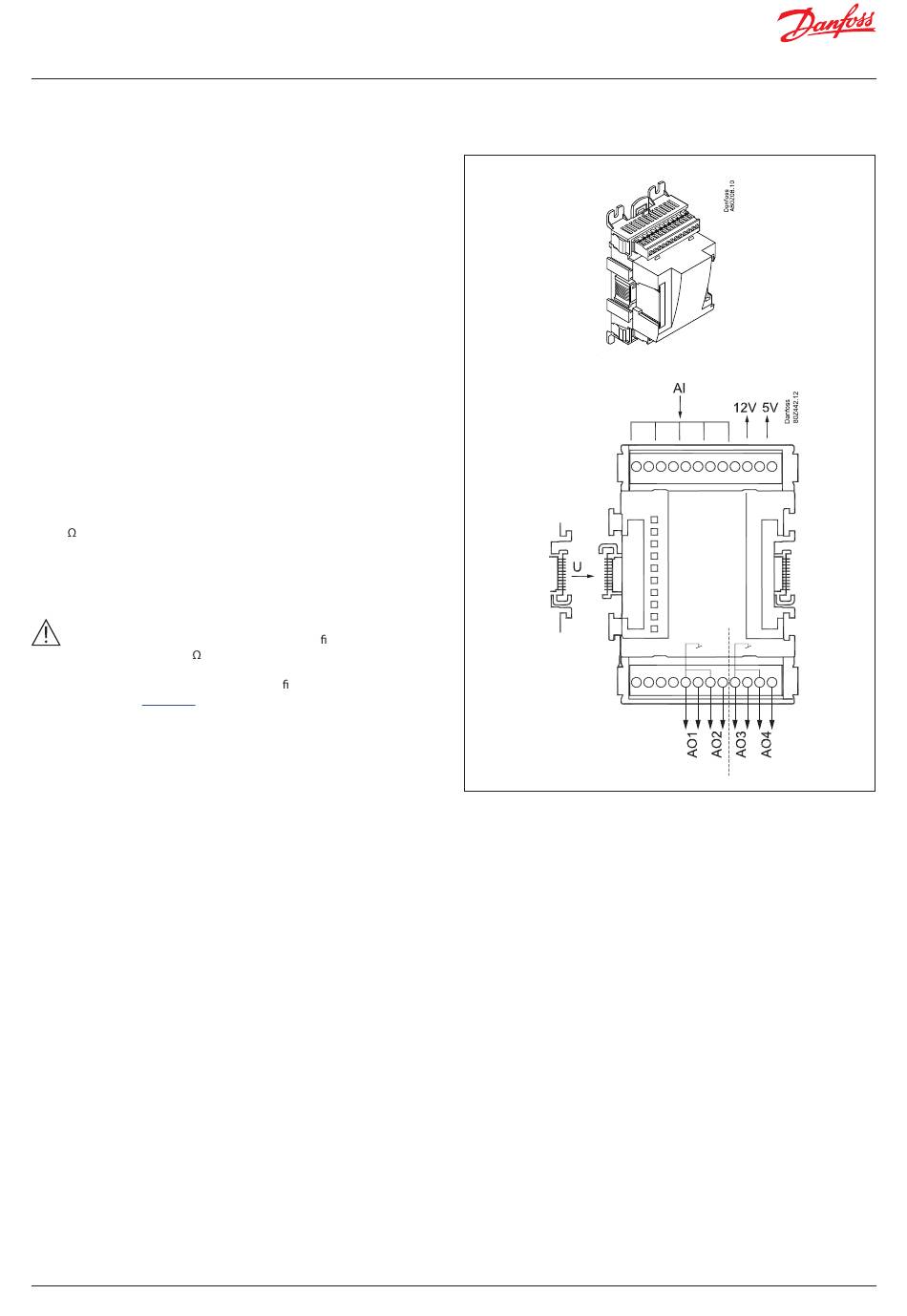

2.3.3 Erweiterungsmodul AK-XM 103A
Funktion
Das Modul umfasst:
4 analoge Eingänge für Fühler, Druckmessumformer, Spannungssignale
und Kontaktsignale.
4 analoge Spannungsausgänge von 0 – 10 V
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt über das in der Reihe
vorgeschaltete Modul.
Je nach Typ des Druckmessumformers muss dessen Spannungsversorgung
entweder über den 5-V-Ausgang oder den 12-V-Ausgang erfolgen.
Galvanische Trennung
Die Eingänge sind galvanisch von den Ausgängen getrennt.
Die Ausgänge AO1 und AO2 sind galvanisch von den Ausgängen AO3
und AO4 getrennt.
Leuchtdioden
Nur die beiden oberen werden verwendet. Sie haben folgende Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
Max. Belastung
I < 2,5 mA
R > 4 k
Genauigkeit
Analoge Eingänge: +/- 10 mV
Analoge Ausgänge: +/- 100 mV
Bei Verwendung von Druckmessumformern, die an
Erweiterungsmodule angeschlossen sind, emp ehlt es sich,
den mitgelieferten 47 k -Widerstand anzuschließen,
um eine ordnungsgemäße Erkennung von Sensorfehlern
zu ermöglichen. Weitere Informationen nden Sie
im Handbuch
RI8HZ552
von Danfoss.
© Danfoss | Climate Solutions | 2023.10
BC417018981850de-000301 | 17
