Benutzerhandbuch | Verbundregler, Typ AK-PC 782B

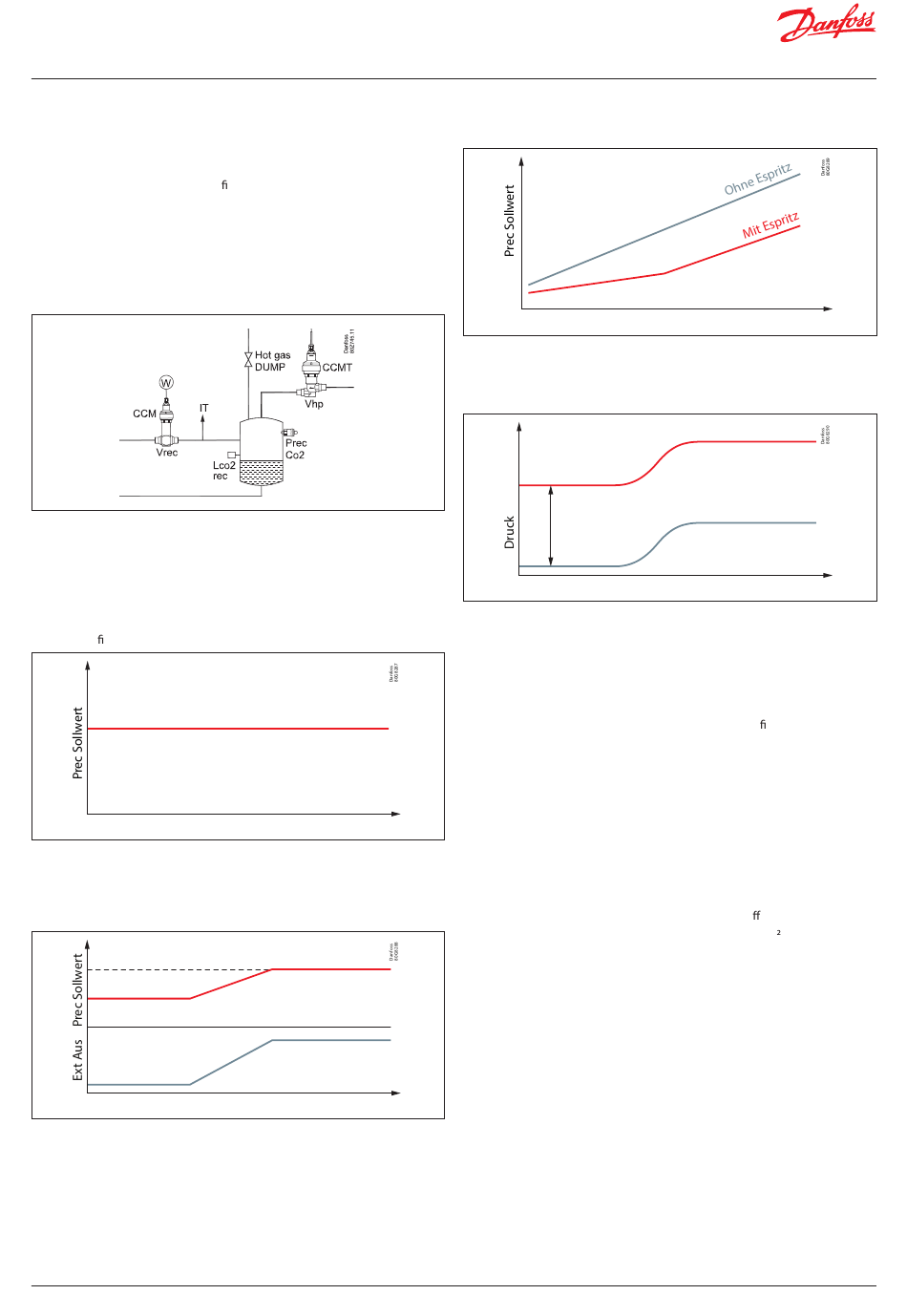

5.7.6 Sammlerdruckregelung
Der Sammlerdruck kann auf einen gewünschten Sollwert eingeregelt
werden. Dazu koordiniert die Sammlerdruckregelung die Maßnahmen
folgender Stellantriebe, sofern kon guriert:
• Sammlerventil Vrec
• PV-Verdichtergruppe (optional)
• Heißgas-Mitteldruckanhebung (optional)
• Zusätzliches Ventil Vrec (optional), gleichzeitig oder in Sequenz
mit dem vorherigen angesteuert.
Im Sammler muss ein Druckmessumformer installiert werden.
Sammlerdrucksollwert
Der Druck kann in einem der folgenden Modi geregelt werden, je nach
der Methode, die zur Berechnung des Empfänger-Sollwerts verwendet
wird und die unter „Prec ref Modus" eingestellt ist:
Konstanter Sollwert
Die Sammlerregelung arbeitet mit einem festen Einstellwert, der vom
Benutzer de niert wird.
Ext. Verschiebg
Dieser hat den gleichen Sollwert wie ein fester Einstellwert, kann aber mit
einem analogen Eingang bis zum maximalen Wert „Ext.Verschiebg max"
verschoben werden.
Max. Ext. P-Band
Prec Sollwert
0 V
PV Optimierung
Der Sammlerdruck ist optimiert, um den COP-Wert zu maximieren.
Der optimale Sollwert wird unter Berücksichtigung von IT-Verdichtern
oder Ejektoren berechnet, falls installiert.
Wenn Sgc zwischen 15 und 20 °C liegt, wird der Sammlerdrucksollwert
auf 2 bar über dem NK-Sollwert reduziert.
120 | BC417018981850de-000301
Prec Sollwert
Zeit
10 V
Zeit
Delta P
Der eingestellte Sollwert wird so niedrig wie möglich gehalten,
sodass Delta P über dem NK-Drucksollwert liegt. Delta P wird
in „Delta P Sollwert" eingestellt.
DeltaP Sollwert
In jedem Modus wird der Sollwert zwischen „Prec min SW"
und „Prec max SW" begrenzt.
In allen Modi, mit Ausnahme des Modus „Delta P", ist es bei Auswahl
der Option „Delta P min aktivieren" möglich, den Sollwert höher
als PsNK + „Delta P Sollwert" zu halten.
Eine weitere Begrenzung kann optional bei freigegebener
Klimaunterstützung erfolgen. (Weitere Informationen nden
Sie im Abschnitt Klimatechnik.)
Im manuell oder automatischen Modus kann das Sollwert-Management
den Sammlerdrucksollwert ändern (siehe Abschnitt Sollwert-Management
in diesem Benutzerhandbuch).
Das Vrec-Ventil und die PV-Gruppe haben den gleichen Sollwert.
Die Regelungsstrategie entscheidet über den besten Stellantrieb unter
den aktuellen Betriebsbedingungen und dem Zustand des Reglers.
Vrec-Ventil
Die Sammlerventilregelung basiert auf einem PI-Algorithmus.
Der Benutzer kann den minimalen und maximalen Ö nungsgrad
für den Stellantrieb festlegen. Um zu verhindern, dass CO aus der
Saugleitung entweicht, wird das Ventil vollständig geschlossen
(Überschreibung ÖG min), wenn nicht alle NK-Verdichter verfügbar
sind, z. B. wenn alle NK-Verdichter im Alarmzustand sind.
Wenn der PV-Verdichterverbund regelt, dient das Ventil als sekundärer
Stellantrieb, der mit einem höheren (+4 bar) Sollwert arbeitet. Unterhalb
dieses Sollwerts wird das Ventil geschlossen gehalten, wenn es bereits
geschlossen ist. Oberhalb wird es über einen regulären PI-Algorithmus
geregelt.
Externe T
Prec Sollwert
PsNK Sollwert
Zeit
© Danfoss | Climate Solutions | 2023.10
