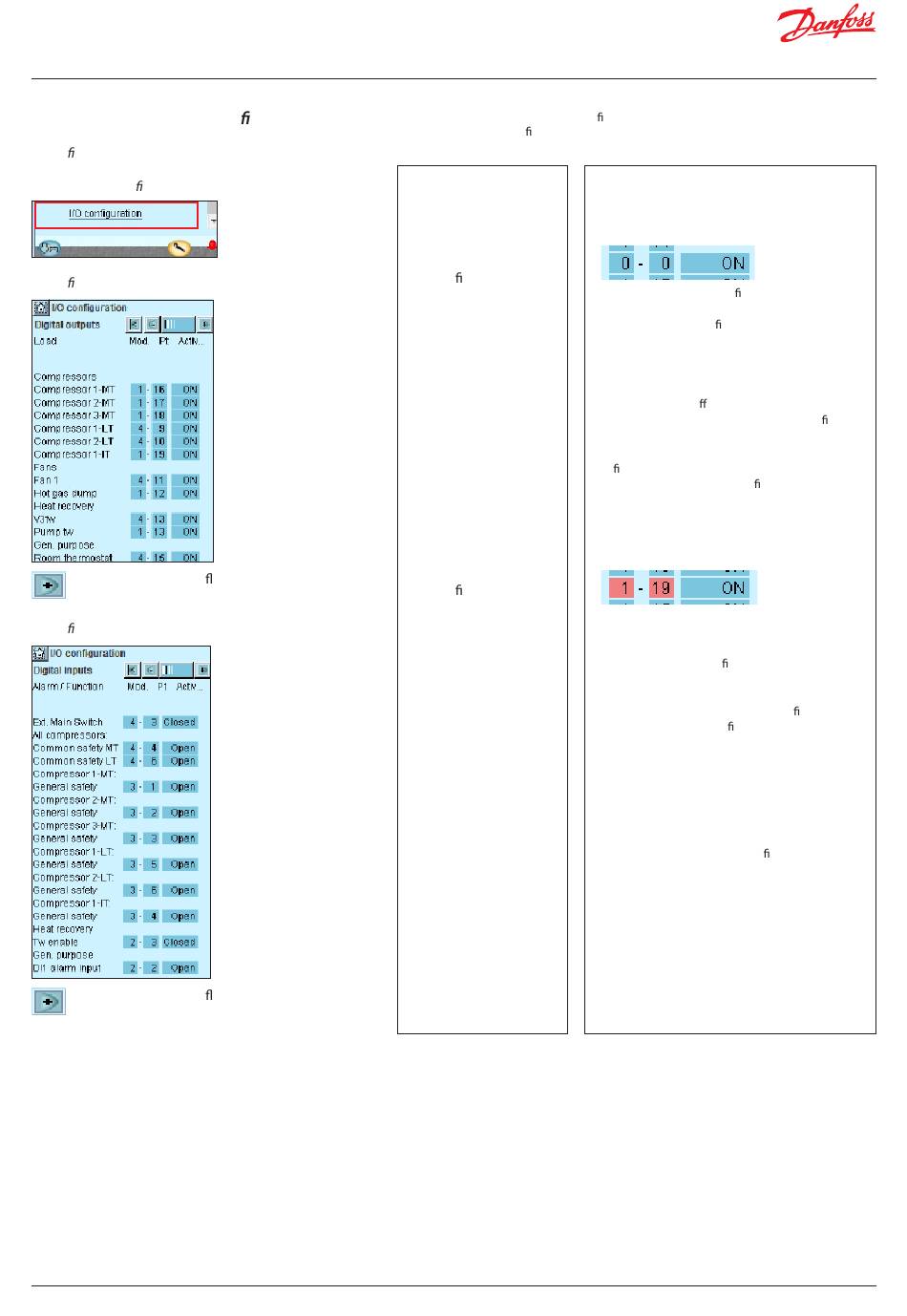

Benutzerhandbuch | Verbundregler, Typ AK-PC 782B
4.1.24 Überprüfung der Kon guration
1. Kon gurationsmenü aufrufen
2. „Ein-/Ausg. Kon gurat. " auswählen
3. Kon guration der digitalen Ausgänge überprüfen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
4. Kon guration der digitalen Eingänge überprüfen
Wählen Sie die Schalt äche + aus,
um die nächste Seite aufzurufen.
© Danfoss | Climate Solutions | 2023.10
Für diese Überprüfung muss die Kon guration gesperrt sein.
(Nur bei gesperrter Kon guration sind alle Einstellungen für Ein- und Ausgänge aktiv.)
Die Kon guration
der digitalen Ausgänge
entspricht der
vorgenommenen
Verdrahtung.
Die Kon guration
der digitalen Eingänge
entspricht der
vorgenommenen
Verdrahtung.
Die folgende Anzeige weist
auf einen Fehler hin:
Angabe 0 – 0 in einer de nierten Funktion.
Wenn eine Einstellung auf 0 – 0 zurückgestellt
wurde, muss die Kon guration nochmals
überprüft werden.
Folgendes kann hierfür Auslöser sein:
• Die gewählte Kombination aus Modulnummer
und Punktnummer existiert nicht.
• Die für das betre ende Modul gewählte
Punktnummer wurde anderweitig kon guriert.
Der Fehler lässt sich durch die richtige
Kon guration des Ausgangs beheben.
Nicht vergessen, dass die Kon guration
freigegeben werden muss, bevor Sie die
Modul- und Punktnummern ändern können.
Die Einstellungen werden mit einem ROTEN
Hintergrund angezeigt.
Wenn Einstellungen rot hinterlegt angezeigt
werden, muss die Kon guration nochmals
überprüft werden.
Folgendes kann hierfür Auslöser sein:
• Der Ein- oder Ausgang wurde kon guriert;
später wurde die Kon guration geändert,
sodass die Einstellungen nicht mehr
gültig sind.
Zur Behebung dieses Problems müssen die
Modulnummer und die Punktnummer
auf 0 gesetzt werden.
Nicht vergessen, dass die Kon guration
freigegeben werden muss, bevor Sie die
Modul- und Punktnummern ändern können.
BC417018981850de-000301 | 75
