Freigegebene Sollwerte für NK- und TK-Verbund
Der benutzerde nierte Einstellwert für die PsNK- und die PsTK-Sollwerte
kann durch die Optimierung des Saugdruckesdrucks oder durch die
externe Verschiebung verändert werden. Die Ergebnisse werden dann
dem Sollwert-Management übermittelt, um die tatsächlich verwendeten
Sollwerte zu erhalten.
Die verschiedenen Einstellwerte um die NK- und TK-Sollwerte werden
auf die gleiche Weise behandelt.
Das Sollwert-Management sorgt für die richtige Reihenfolge:
• Maximaler Ps-Sollwert (Ps,max)
• Oberer Grenzwert der Neutralzone (NZ oben)
• Aktueller Ps-Sollwert (Ps,SW)
• Unterer Grenzwert der Neutralzone (NZ unten)
• Pump-down-Grenzwert (PumpDown)
• Minimaler Ps-Sollwert (Ps,min)
Das Sollwert-Management hält die Mindestabstände zwischen den

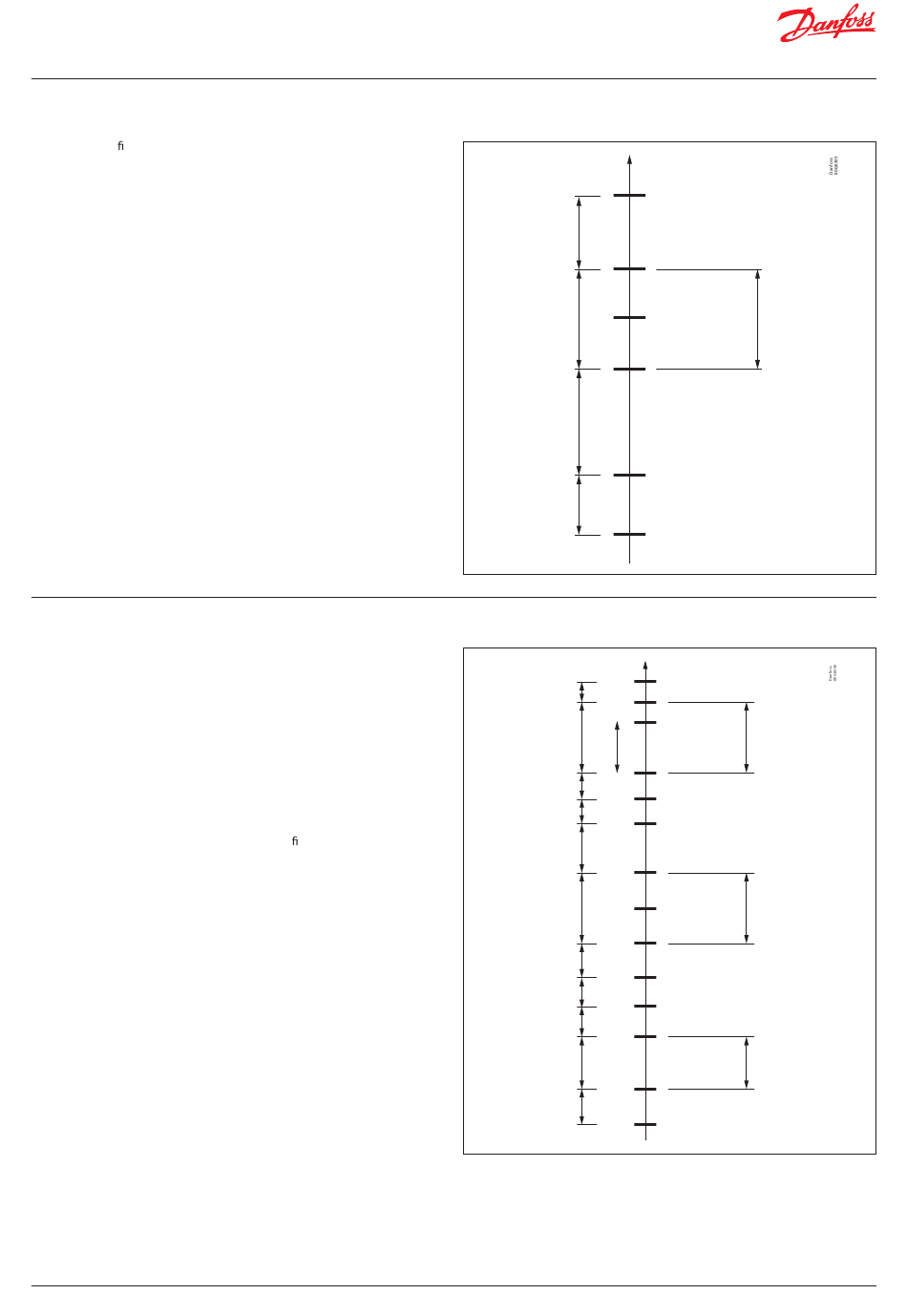

Sollwerten ein, wie in der Abbildung dargestellt.
Wenn der Benutzer die Neutralzone mit einer Breite größer als 3 K einstellt,
kann sie nach unten gesenkt werden, aber sie wird nicht erweitert,
wenn der Benutzer die Neutralzone kleiner als 3 K einstellt.
Freigegebene Einstellwerte für den PV-Verbund
Wenn im freigegebenen oder automatischen Modus gearbeitet wird,
werden die verschiedenen Einstellwerte für den PV-Verbund in der
in der Abbildung gezeigten Reihenfolge beibehalten.
Wenn der PV-Verbund regelt, wird der Sollwert Vrec berechnet als
das Maximum von:
• Prec-Sollwert + 4 bar,
• oberer Grenzwert der Neutralzone plus 2 bar,
andernfalls entspricht er dem Prec-Sollwert.
Der Grenzwert NK Ausschalt.P liegt bei 75 % des oberen P-Bands.
Die Parameter „AC Sperre" und „WRG Sperre" be nden sich unterhalb
des maximalen bzw. oberhalb des minimalen P-Bands.
