Sorel CALEONbox Systemanleitung Seite 6

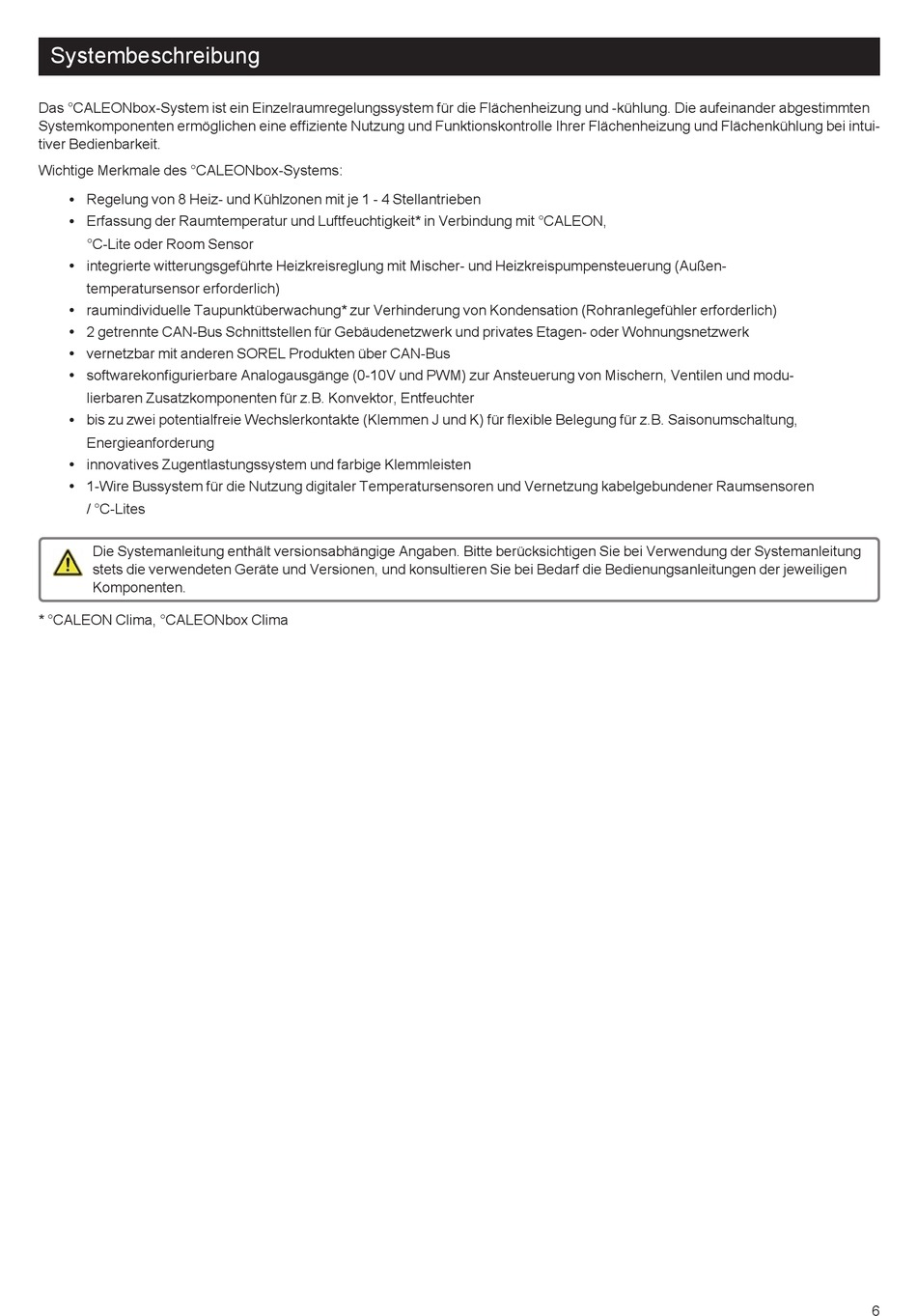

Systembeschreibung
Das °CALEONbox-System ist ein Einzelraumregelungssystem für die Flächenheizung und -kühlung. Die aufeinander abgestimmten
Systemkomponenten ermöglichen eine effiziente Nutzung und Funktionskontrolle Ihrer Flächenheizung und Flächenkühlung bei intui-
tiver Bedienbarkeit.
Wichtige Merkmale des °CALEONbox-Systems:
Regelung von 8 Heiz- und Kühlzonen mit je 1 - 4 Stellantrieben
l
Erfassung der Raumtemperatur und Luftfeuchtigkeit* in Verbindung mit °CALEON,
l
°C-Lite oder Room Sensor
integrierte witterungsgeführte Heizkreisreglung mit Mischer- und Heizkreispumpensteuerung (Außen-
l
temperatursensor erforderlich)
raumindividuelle Taupunktüberwachung* zur Verhinderung von Kondensation (Rohranlegefühler erforderlich)
l
2 getrennte CAN-Bus Schnittstellen für Gebäudenetzwerk und privates Etagen- oder Wohnungsnetzwerk
l
vernetzbar mit anderen SOREL Produkten über CAN-Bus
l
softwarekonfigurierbare Analogausgänge (0-10V und PWM) zur Ansteuerung von Mischern, Ventilen und modu-
l
lierbaren Zusatzkomponenten für z.B. Konvektor, Entfeuchter
bis zu zwei potentialfreie Wechslerkontakte (Klemmen J und K) für flexible Belegung f ür z.B. Saisonumschaltung,
l
Energieanforderung
innovatives Zugentlastungssystem und farbige Klemmleisten
l
1-Wire Bussystem für die Nutzung digitaler Temperatursensoren und Vernetzung kabelgebundener Raumsensoren
l
/ °C-Lites
Die Systemanleitung enthält versionsabhängige Angaben. Bitte berücksichtigen Sie bei Verwendung der Systemanleitung
stets die verwendeten Geräte und Versionen, und konsultieren Sie bei Bedarf die Bedienungsanleitungen der jeweiligen
Komponenten.
* °CALEON Clima, °CALEONbox Clima
6
