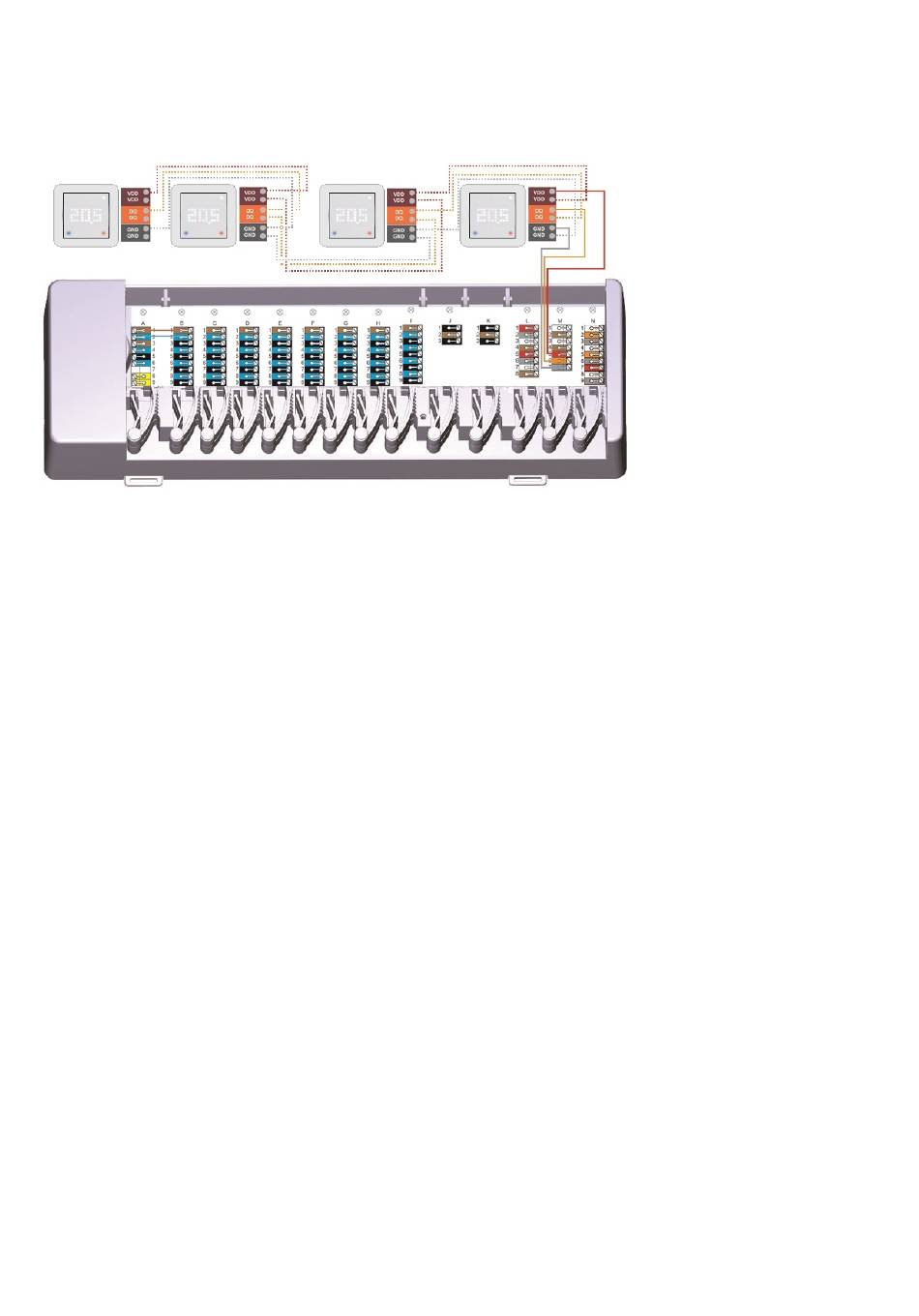

Anschlussbeispiel °C-Lite
Beispiel L inie: Die Installation führt von einem zum nächsten Sensor. Für die Ver-
bindungsleitung ist ein geschirmte „Twisted-Pair"-Kabel 2 x 2 x 0,75 mm² zu verwenden.
Das 1-Wire-System ist mit 3 Adern auszuführen (5 VDC (VDD), DQ, GND). Die Gesamtkabellänge kann so bis zu 100 m betragen. Es
ist ein geeignetes Twisted Pair Kabel zu verwenden und auf ausreichenden Leitungsquerschnitt zu achten, z.B. LIYCY 2 x 2 x 0,75
mm², um unzulässigen Spannungsabfall an den °C-Lite unter U
= 4,5 VDC zu vermeiden.
min
27
