Sorel CALEONbox Systemanleitung Seite 24

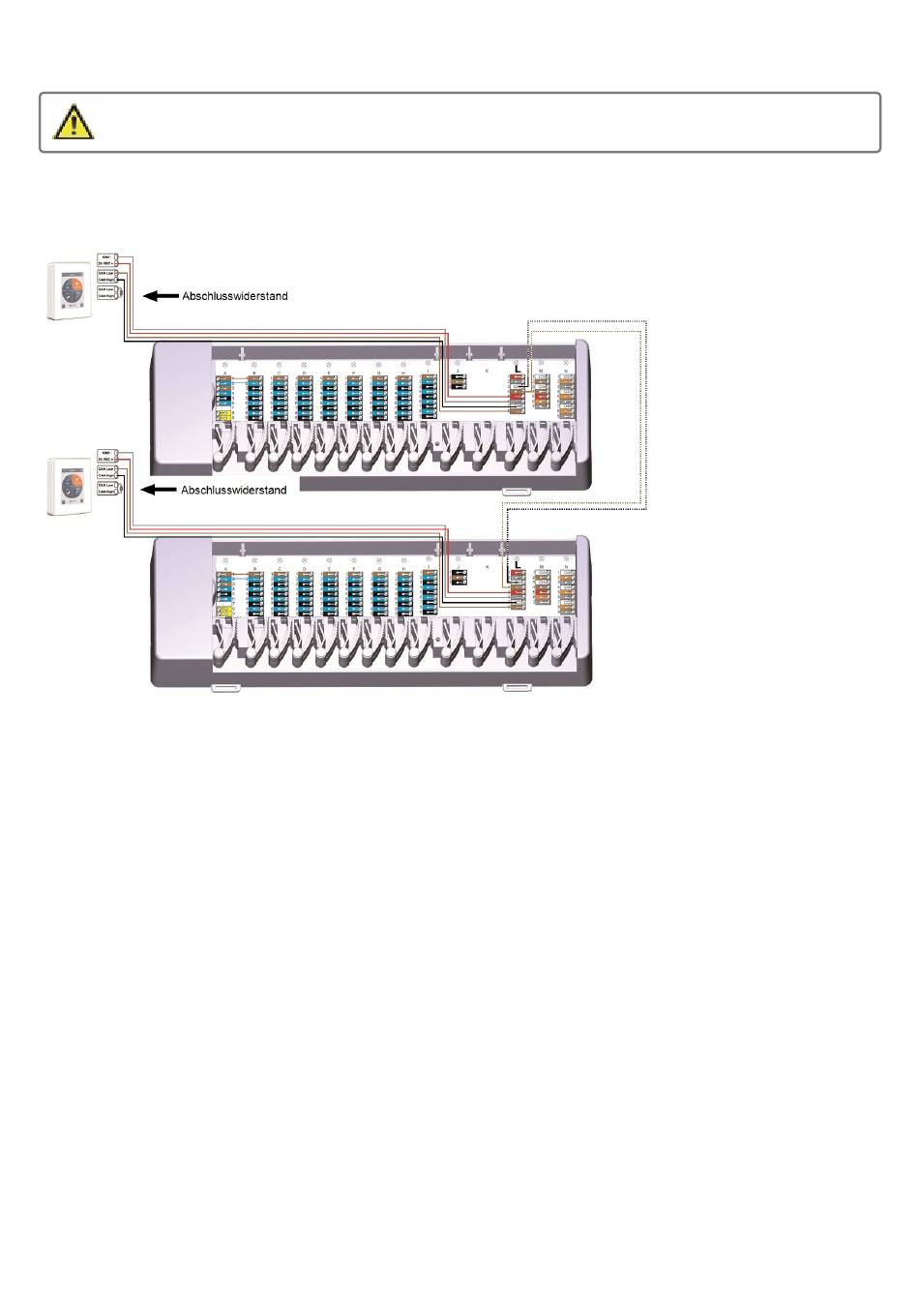

Anschlussbeispiel Einfamilienhaus mit > 8 Zonen
Am ersten und letzten Gerät im CAN-Bus-Netzwerk muss zur Leitungsanpassung ein 120 Ohm Abschlusswiderstand
zwischen den Anschlüssen CAN Low und CAN High angeschlossen sein, um Reflexionen im Bussystem zu verhindern.
Beispiel: Linienstruktur mit mehreren °CALEONbox über den Privat-CAN-Bus (z.B. inner-
halb einer Wohneinheit)
24
