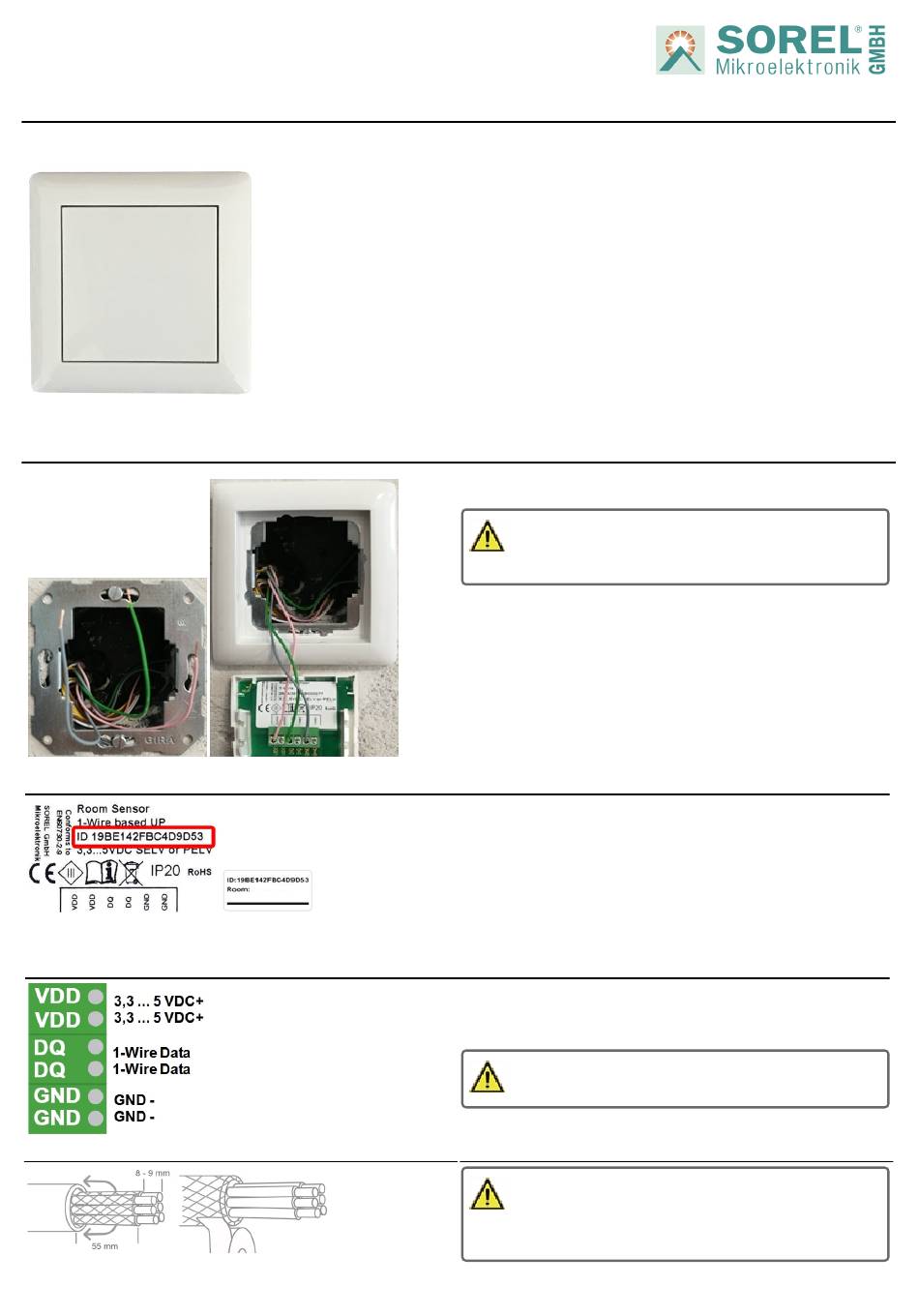

Sorel CALEONbox Wandmontage

Room Sensor 1-Wire 55 mm Einbauvariante UP
Digitaler Raumtemperatursensor mit Kommunikation per 1-Wire-Bus in Verbindung mit der °CALEONbox.
Wandmontage
Typenschild und Aufkleber mit 1-Wire ID
Elektrischer Anschluss
SOREL GmbH Mikroelektronik | Reme-Str. 12 | D - 58300 Wetter (Ruhr) | +49 (0)2335 682 77 0 | +49 (0)2335 682 77 10 | info@sorel.de | www.sorel.de
1
Technische Daten
Spannungsversorgung
Messbereich
Schutzart
Max. Kabellänge
Abmessung
Gehäuseausführung
Einbaumöglichkeiten
3,3 VDC ... 5 VDC SELV oder PELV
0 °C ... 60 °C
Genauigkeit +/- 1 °C
Auflösung 0,1 °C
IP20
bis zu 100 m powered (Dreileiteranschluss wird empfohlen),
bis zu 50 m parasitär (Zweileiteranschluss),
Twisted-Pair-Kabel verwenden
80 mm x 80 mm
weißes Kunststoffgehäuse Reinweiß
UP-Schalterdose
Montieren Sie den Sensor an geeigneter Stelle.
Achten Sie auf geeignete Umgebungsbedingungen.
Direkte Sonneneinstrahlung, Wärme- und Kältequellen
wie z.B. Radiatoren und Fenster sind zu vermeiden.
Montage auf UP-Schalterdose
Montagerahmen mit den beiliegenden Schrauben (3,0 x 16) an
der Schalterdose befestigen. Anschlussklemmen mit Schrau-
bendreher
öffnen und wie nachfolgend beschrieben den
Elektroanschluss vornehmen.
Jeder Sensor hat eine eindeutige 16-stellige 1-Wire ID. Diese ID
wird zur Sensor-Raum-Zuordnung im °CALEON Room Controller
benötigt. Die ID finden Sie im Inneren des Sensors auf dem
Typenschild sowie auf dem mitgelieferten Aufkleber. Wir emp-
fehlen den Aufkleber in die Tabelle der °CALEONbox Bedie-
nungsanleitung oder in den °CALEONbox Klemmplanaufkleber
zu kleben um die spätere Konfiguration des Systems zu ver-
einfachen.
Für den Anschluss eines Sensors wird jeweils eine der Klem-
menstellen VDD/ DQ/ GND benötigt. Die zusätzlichen drei Klemm-
stellen sind für die einfache Verkabelung weiterer Sensoren.
Nur zu verwenden mit SELV oder PELV Schutz-
kleinspannung.
Bei Verwendung von abgeschirmten Kabeln kann bei
Kontakt zwischen Abschirmung und Platine Schäden
am Gerät entstehen und zur Funktionsstörungen füh-
ren.
