Sorel CALEONbox Clima Montage- Und Bedienungsanleitung
Heizkreisregler für flächenheiz- und kühlsysteme
Vorschau ausblenden
Andere Handbücher für CALEONbox Clima:
- Montage- und bedienungsanleitung (34 Seiten) ,
- Systemanleitung (71 Seiten)
Verwandte Anleitungen für Sorel CALEONbox Clima
Inhaltszusammenfassung für Sorel CALEONbox Clima

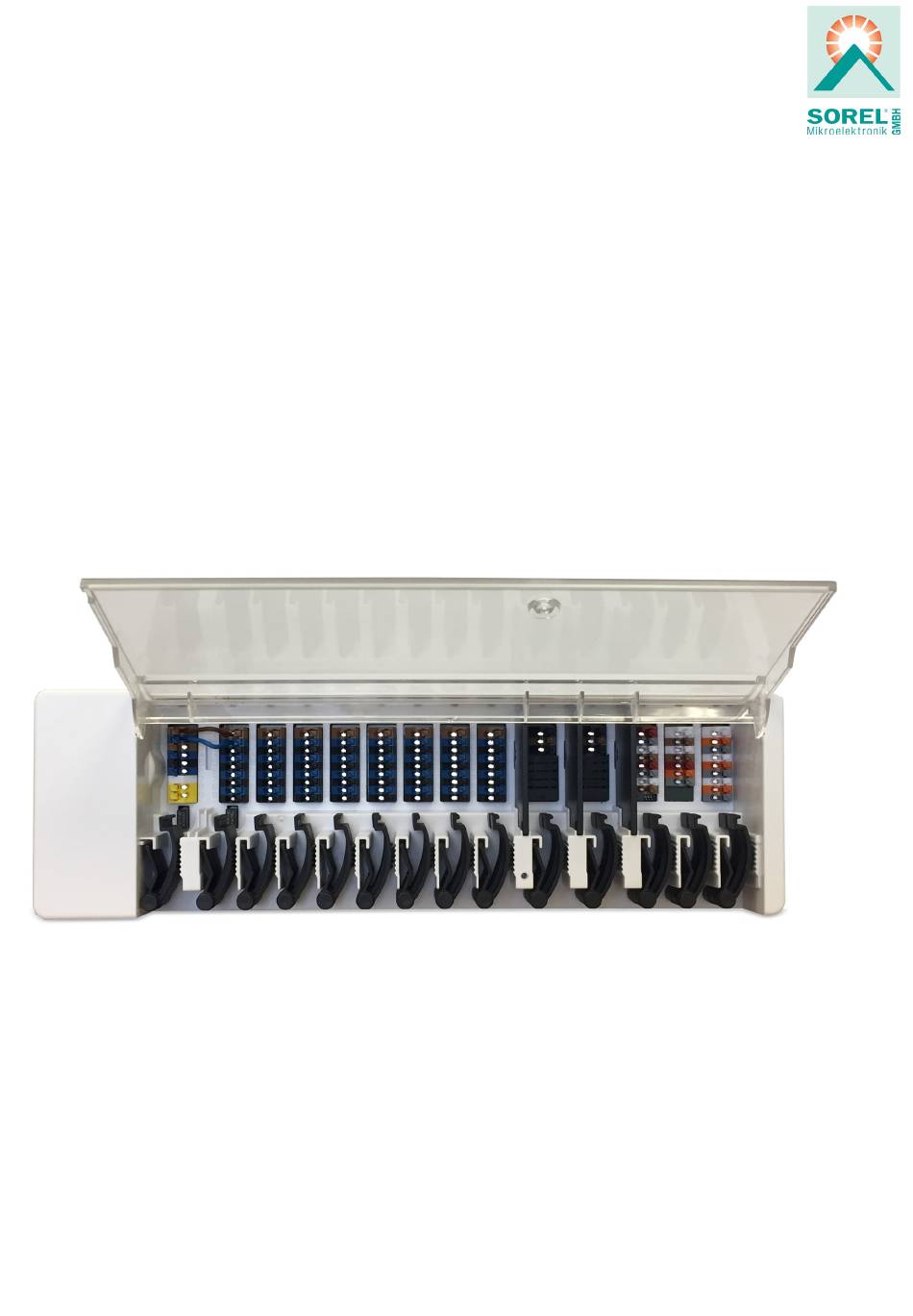

- Seite 1 °CALEONbox Clima Heizkreisregler für Flächenheiz- und kühlsysteme Montage- und Bedienungsanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen ...
- Seite 2 Inhalt Sicherheitshinweise EU-Konformitätserklärung Allgemeine Hinweise Symbolerklärungen Veränderungen am Gerät Gewährleistung und Haftung Entsorgung und Schadstoffe Beschreibung °CALEONbox Clima Beschreibung Technische Daten Lieferumfang Installation Wandmontage Elektrischer Anschluss Klemmplan LED-Zustand Verkabelungsstrukturen CAN-Bus 1-Wire-Bus Anschlussbeispiele °CALEON Anschlussbeispiel Einfamilienhaus mit >8 Zonen Anschlussbeispiel Mehrparteienhaus Anschlussbeispiele 1-Wire Sensoren Kompatibilität und Anschlussbeispiel °C-Lite 1-Wire ID Übersicht Inbetriebnahme-Assistent Bedienung Raumübersicht Betriebsmodus Menü Betriebszeiten einstellen Beispiel Betriebszeiten einstellen Experten-Menü Einstellungen Geräte Räume Temperatur / Feuchte Funktionen Funktionen °CALEON Funktionen Funktionen °Cbox Zonen Beispiel Zoneneinstellung...
- Seite 3 Sicherheitshinweise EU-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass die °CALEONbox Clima den einschlägigen Bestimmungen EU Niederspannungsrichtlinie 2014/35/EU EU Richtlinie zur elektromagnetischen Verträglichkeit 2014/30/EU EU RoHS Richtlinie 2011/65/EU EU WEEE Richtlinie 2012/19/EU (Reg.nr. DE 23479719) entspricht. Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EU-Konformitätserklärung sind beim Hersteller hinterlegt. Allgemeine Hinweise Unbedingt lesen! Diese Montage- und Bedienungsanleitung enthält grundlegende Hinweise und wichtige Informationen zur Sicherheit, Montage, Inbe- triebnahme, Wartung und optimale Nutzung des Gerätes. Deshalb ist diese Anleitung vor Montage, Inbetriebnahme und Bedienung des Gerätes vom Installateur/Fachkraft und vom Betreiber der Anlage vollständig zu lesen und zu beachten. Bei dem Gerät handelt es sich um einen universellen Heizungs- und Einzelraumregler für Flächenheizsysteme und ähnliche Anwen- dungen. Installieren Sie das Gerät ausschließlich in trockenen Räumen und unter Umgebungsbedingungen wie unter "Technische Daten" beschrieben. Beachten Sie zudem die geltenden Unfallverhütungsvorschriften, die Vorschriften des Verbands der Elektrotechnik, des örtlichen Energieversorgungsunternehmens, die zutreffenden DIN-EN-Normen und die Montage- und Bedienungsanleitungen der zusätz- lichen Anlagenkomponenten. Das Gerät ersetzt keinesfalls die ggf. bauseitig vorzusehenden sicherheitstechnischen Einrichtungen! Montage, elektrischer Anschluss, Inbetriebnahme und Wartung des Gerätes dürfen nur durch eine entsprechend ausgebildete Fach- kraft erfolgen. Für den Betreiber: Lassen Sie sich von der Fachkraft ausführlich in die Funktionsweise und Bedienung des Gerätes ein- weisen. Bewahren Sie diese Anleitung stets in der Nähe des Gerätes auf. Für Schäden, die durch missbräuchliche Verwendung oder Nichtbeachtung dieser Anleitung entstehen, übernimmt der Hersteller keine Haftung! Symbolerklärungen Hinweise, deren Nichtbeachtung lebensgefährliche Auswirkungen durch elektrische Spannung zur Folge haben können.
- Seite 4 Wichtige Merkmale der °CALEONbox Clima: Regelung von 8 Heiz- und Kühlzonen mit je 1 - 4 Stellantrieben Erfassung der Raumtemperatur und Luftfeuchtigkeit in Verbindung mit °CALEON, °C-Lite oder Raumsensor optional witterungsgeführt über Außentemperatursensor optional taupunktabhängig über Raumfeuchtemessung optional Ansteuerung der Heizkreispumpe und des Mischers (PWM oder 0-10 V) möglich 2 getrennte CAN-Bus Schnittstellen für Gebäudenetzwerk und privates Etagen- oder Wohnungsnetzwerk vernetzbar mit anderen SOREL Produkten über CAN-Bus Ansteuerung von Mischern, Ventilen und Energieerzeuger über 0-10 V / PWM 2 zusätzliche potenzialfreie Wechselkontakte (Klemmen J und K) für flexible Belegung innovative Zugentlastung und farbige Klemmleiste bis zu 20 1-Wire Temperatursensoren anschließbar ...
- Seite 5 Technische Daten Modell °CALEONbox Clima Heizkreisregler für Flächenheiz- und kühlsysteme Temperaturreglerklasse (ErP) Energieeffizienz (ErP) Standbyverlust 0,5 W Anforderungsart inver- "Ein/Aus" und/oder "modulierend" tierbare Wärmepumpe Elektrische Daten: Spannungsversorgung 230 VAC (+/- 5 %), 50-60 Hz Leistungsaufnahme / 0,5 - 2,5 W/ 0,5 W...
- Seite 6 Lieferumfang Heizkreisregler für Flächenheiz- und kühlsysteme ° CALEONbox Clima 2 Ersatzsicherungen zusätzliche Trennwand für Nutzung von nicht 230 VAC Stellantrieben DIN Hutschiene H=35mm L=280mm 2 Schrauben 3,5 x 35mm und 2 Dübel S6 °CALEONbox Clima Montage- und Bedienungsanleitung Installation Wandmontage Hutschiene waagerecht mittels Schrauben an der Wand befestigen. Montage 1. ° CALEONbox Clima oben mit der Rastnase auf die obere Kante der Hut- schiene aufsetzen. 2. G erät einrasten, indem Sie es nach unten drücken. Darauf achten, dass die Rastnasen komplett einrasten und das Gerät fest auf der Schiene sitzt. Demontage °CALEONbox Clima von der Hutschiene lösen, indem Sie zwei Schrau- bendreher in die Ösen s etzen und diese nach unten ziehen. Trennwände und Deckel Die Trennwände und der Deckel können zum vereinfachten Anschluss der Leitungen entfernt werden. Anschließend müssen sie unbedingt wieder ein- gesetzt werden, um netzspannungsführende Bereiche sicher von Klein- spannungsbereichen zu trennen. Öffnen Sie den Deckel (90° Grad) und ziehen Sie diesen dann seitlich aus der Befestigung.
- Seite 7 Elektrischer Anschluss Kleinspannungsführende Leitungen, wie Temperaturfühlerleitungen, sind getrennt von netzspannungsführenden Lei- tungen zu verlegen. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden Vorschriften durchgeführt werden. Das Gerät darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare Schäden wie z.B. Risse gibt. In der Spannungsversorgung des Reglers ist bauseitig eine allpolige Trennvorrichtung, z.B. Heizungsnotschalter vor- zusehen. Die Zugentlastungen sind für flexible Leitungen mit einem Kabelmanteldurchmesser von 5 mm bis 8 mm geeignet, wobei primär die untere Zug- entlastung (wie abgebildet) verwendet werden soll. Die Leitungen sind auf festen Sitz zu prüfen. Massive sowie dickere und dünnere Leitungen sind auf jeden Fall fest zu verlegen und instal- lationsseitig zu fixieren. Massive Leitungen oder Kabel mit speziellen Aderendhülsen können einfach in die Klemmen eingedrückt werden. Bei anderen Leitungen ist die Kelle zuvor mit einem Schraubenzieher wie abgebildet vollständig aufzudrücken. Aderendhülsen aus Messing können aufgrund ihrer unsymmetrischen Form durch die Pressung schwer klemmbar sein. Entfernen Sie in diesem Fall die Aderendhülse. Die Steckklemmen sind auch für flexible Kabel geeignet. ...
- Seite 8 Klemmplan 1 L' 24 CAN 0-10 V/ ----- high 2 N' CAN ----- PWM In 3 L CAN CAN high high 4 N CAN CAN 0-10 V/ L ...
- Seite 9 0-10 V /PWM-Ausgänge für Zusatzfunktionen Gebäude-CAN-Bus und 1-Wire Sensoren Gebäude-CAN-Bus Zur Vernetzung über mehrere Nutzeinheiten hinweg, wie etwa Woh- nungen, Büros oder Hotelzimmer. Teilt nur Informationen, die für die Optimierung des Gesamt-Systems relevant sind: - Außentemperatur - Energieanforderung - Vorlauftemperatur - Saison (Heizen / Kühlen) LED-Zustand LED A Leuchtet, wenn Netzspannung vorhanden und Relais A geschaltet ist LED B - K Leuchten jeweils, wenn Relais B - K geschaltet sind. LED L Leuchtet, wenn der Privat-CAN-Bus aktiv ist. Blinkt mit 1 Hz (60 x / Minute), wenn ein Fehler im Privat-CAN-Bus besteht. LED M Leuchtet, wenn der Gebäude-CAN-Bus und der 1-Wire Bus aktiv ist. Blinkt mit 1 Hz (60 x / Minute), wenn im Gebäude-CAN ein Fehler besteht. Blinkt mit 3 Hz (180 x / Minute), wenn in der 1-Wire-Verbindung ein Fehler besteht. AUSNAHME: Bleibt der Gebäude-CAN-Bus ungenutzt, ist ein Blinken (1 Hz (60 x / Minute)) der LED M normal und bedeutet NICHT, dass ein Fehler besteht. LED N Leuchtet, wenn Ausgänge V1, V2 oder V3 aktiv sind.
- Seite 10 Verkabelungsstrukturen CAN-Bus Bezeichnung Umsetzung Zulässigkeit Linie Ja, optimale Installation mit maximaler Reichweite. Baum Nein Stern Nein 1-Wire-Bus Bezeichnung Umsetzung Zulässigkeit Linie Ja, optimale Installation mit maximaler Reichweite. Baum Bei kleinen Systemen mit geringen Leitungslängen und wenigen Netzwerk- Teilnehmern ohne Gewähr möglich. Stichleitungen kurz halten. Stern Nicht empfohlen...
- Seite 11 Anschlussbeispiele °CALEON Kombinieren Sie keine Geräte, die nur für Heizung (°CALEON/°CALEONbox Clima) ausgelegt sind, mit Geräten die für Heizung und Kühlung (°CALEON Clima/°CALEONbox Clima) ausgelegt sind. Beispiel 1: Linienstruktur mit °CALEONbox Clima als Endpunkt Am ersten und letzten Gerät im CAN-Netzwerk muss ein 120 Ohm Abschlusswiderstand zwischen den Anschlüssen CAN Low und CAN High gesetzt werden. Beispiel 2: Linienstruktur mit °CALEONbox Clima in der Mitte Am ersten und letzten Gerät im CAN-Netzwerk muss ein 120 Ohm Abschlusswiderstand zwischen den Anschlüssen CAN Low und CAN High gesetzt werden.
- Seite 12 Anschlussbeispiel Einfamilienhaus mit >8 Zonen Beispiel: Linienstruktur mit mehreren °CALEONbox Clima über den Privat-CAN-Bus (z.B. innerhalb einer Wohneinheit) Am ersten und letzten Gerät im CAN-Netzwerk muss ein 120 Ohm Abschlusswiderstand zwischen den Anschlüssen CAN Low und CAN High gesetzt werden.
- Seite 13 Anschlussbeispiel Mehrparteienhaus Beispiel: Linienstruktur mit mehreren °CALEONbox Clima über den Gebäude-CAN-Bus (z.B. über mehrere Wohn- oder Gewer- beeinheiten hinweg) Gebäude-CAN-Bus auf Klemmblock M verwenden, damit wohnungsübergreifend keine privaten Daten wie Raum- temperaturen oder Urlaubsmodus geteilt werden. Am ersten und letzten Gerät im CAN-Netzwerk muss ein 120 Ohm Abschlusswiderstand zwischen den Anschlüssen CAN Low und CAN High gesetzt werden.
- Seite 14 Anschlussbeispiele 1-Wire Sensoren Beim Anschluss der 1-Wire Sensoren notieren Sie sich bitte die 16 stellige 1-Wire ID und den Standort des Sen- sors für die spätere Inbetriebnahme des Systems! D ie 1-Wire ID finden Sie im Gerätegehäuse und im Gerä- temenü unter: Geräte -> °CALEONbox Clima -> Ressourcen -> 1-Wire Sensor. Beispiel 1: Linie. Die Installation führt von einem zum nächsten Sensor. Für die Verbindungsleitung ist ein Twisted Pair Kabel zu ver- wenden Beispiel 2: Baumstruktur. Für die Verbindungsleitung ist ein Twisted Pair Kabel zu verwenden ...
- Seite 15 Kompatibilität und Anschlussbeispiel °C-Lite Folgendes ist beim Anschluss von °C-Lite mit der °CALEONbox Clima zu beachten: Art. Nr. bis ..n kein °C-Lite über i nterne 5 V Spannungsversorgung, exter- nes Netzteil und Softwareupdate erforderlich Art. Nr. ab ..o 1 °C-Lite über i nterne 5 V Spannungsversorgung, bei Wei- teren externes Netzteil notwendig ggf. Softwareupdate ...
- Seite 16 1-Wire ID Übersicht Raumsensoren können auf zwei Wegen den Räumen zugeordnet werden: 1.Mittels "Touch-To-Assign"-Funktion (T2A) Eine ausführliche Beschreibung dieses Zuordnungsverfahrens liegt dem jeweiligen (Abb. 1) Gerät bei. 2. Mittels Zuweisung der Raumsensoren über die 1-Wire ID (16-stellige Hexa- dezimalzahl) Wird diese Methode gewählt, ist es hilfreich, die 1-Wire ID des in Verbindung mit dem Raum, in dem der jeweilige Sensors verbaut wurde, für eine spätere Zuordnung im Rah- men der Systemkonfiguration zu n otieren. (Abb. 2) Die 1-Wire ID finden Sie im Inneren des Sensors auf dem Typenschild (Abb. 1) sowie auf dem mitgelieferten Aufkleber (Abb. 2). Wir empfehlen, den Aufkleber in die folgende Tabelle zu kleben. °C-Lite 1-Wire Room Sensor Clima 1-Wire Anlegefühler 1-Wire Bodenfühler 1-Wire Außenfühler Standort 1-Wire ID Standort 1-Wire ID Bsp. Badezimmer 1053f67c0308009e ...
- Seite 17 Inbetriebnahme-Assistent Der Inbetriebnahme-Assistent im °CALEON startet automatisch bei Erstnbetriebnahme des Geräts und führt in der richtigen Rei- henfolge durch die notwendigen Grundeinstellungen. Durch Drücken der Pfeil-Tasten in der oberen rechten/ linken Ecke gelangen Sie zur jeweils nächsten oder vorherigen Einstellung zurück. Die Inbetriebnahme muss ebenfalls auf allen weiteren °CALEON im Netzwerk abgeschlossen werden. Die °CALEONbox Clima wird ausschließlich auf einem °CALEON konfiguriert. Ein Neustart des Inbetriebnahme-Assistenten erfolgt über den Menüpunkt "Werkseinstellungen".
- Seite 18 Bedienung Zur Parametrisierung der °CALEONbox Clima benötigen Sie mindestens einen °CALEON. Dieser wird wie zuvor beschrieben (siehe "Elektrischer Anschluss" auf Seite 7) über den Privat-CAN-Bus mit der °CALEONbox Clima verbunden. Raumübersicht Zeigt nach Aktivieren des Startbildschirms die Raumtemperatur und L uftfeuchtigkeit der konfigurierten Räume und bei angeschlossenem 1-Wire Außentemperatursensor auch dessen Temperatur an. Raumicon % Raumfeuchtigkeit Durch Auswahl eines Raumicons wer- Relative Luftfeuchtigkeit den Sie auf die Raum- temperatureinstellungen weitergeleitet. °C Raumtemperatur ...
- Seite 19 Betriebsmodus Übersicht > Betriebsmodus Zurück/ Vor Menü Navigation zurück zur Übersicht Navigation zum Hauptmenü Raum Betriebsmodi Anzeige des ausgewählten Raums Der farbig dargestellte Betriebsmodus ist derzeit aktiv und kann durch Aus- wahl eines anderen Modus gewech- selt werden. Manuell ausgewählte Solltemperatur Modi bleiben bis zum nächsten Modus- ...
- Seite 20 Betriebszeiten einstellen Übersicht > Betriebsmodus > Menü > Zeiten Einstellung von individuellen Heiz- bzw. Kühlzeiten für den ausgewählten Raum. Für die Betriebsarten Heizen und Kühlen werden separate Zeiten eingestellt. Wechseln Sie hierzu zuerst in die Betriebsart Heizen und definieren unter Hauptmenü > Zeiten die entsprechenden Zeiten für diese Betriebsart. Im Anschluss wechseln Sie in die Betriebsart Küh- len und d efinieren unter Hauptmenü > Zeiten die entsprechenden Zeiten für die Betriebsart Kühlen. Menü Öffnet Kopierfunktion. Die Funktion ermög- licht das Kopieren der Heiz- bzw. Kühl- Betriebsmodi zeiten auf den Folgetag, auf Montag - Freitag oder auf Montag - Sonntag. Auswahl des Betriebsmodus, um indi- viduelle Heiz- bzw. Kühlabschnitte auszuwählen. Uhr ...
- Seite 21 Experten-Menü Übersicht > Betriebsmodus > Menü > Experte Sprache wählen Datum & Zeit Festlegen der Gerätesprache Festlegen von Uhrzeit und Datum und automatischer Sommer- / Win- terzeitumschaltung Einstellungen Parametrierung des Servicewerte Heizsystems/Kühlsystems Informationen über das System Menüsperre ...
- Seite 22 Die hier beschriebene Menüstruktur basiert auf dem Stand zum Produktionszeitpunkt und kann durch nachträgliche Soft- wareänderungen abweichen. Einstellungen Übersicht > Betriebsmodus > Menü > Experte > Einstellungen Räume Hinzufügen, Verwalten und Entfernen Geräte von Räumen und Zuordnung zu ver- Hinzufügen, Verwalten und Entfernen bundenen Geräten von angeschlossenen Geräten Funktionen °Cbox Funktionen °CALEON Zuordnung und Konfiguration von Zuordnung und Konfiguration von Zusatzfunktionen der freien Schalt- Zusatzfunktionen für die Ana- ausgänge auf der °CALEONbox Clima. logausgänge V1/V2 Dieses Menü ist nur sichtbar, wenn die- ser °CALEON während der Inbe- Zonen triebnahme als "Konfigurator" ("Experte ...
- Seite 23 Geräte Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Geräte Clima Systeme müssen erst in den Modus 'Heizen' umgestellt werden, bevor im laufenden Betrieb ein weiteres Gerät im System ergänzt werden kann. Kombinieren Sie keine Geräte, die nur für Heizung (°CALEON/°CALEONbox Clima) ausgelegt sind, mit Geräten die für Heizung und Kühlung (°CALEON Clima/°CALEONbox Clima) ausgelegt sind. Gerät hinzufügen Startet die Suche nach neuen ver- Bezeichnung fügbaren Geräten im Netzwerk Zeigt den erkannten Typ des Geräts Gerätesymbol Geräte entfernen Zeigt die Art des verbundenen Geräts und seine CAN-ID Geräte werden aus dem Netzwerk entfernt Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Geräte > Funktionen °Cbox ...
- Seite 24 Räume Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Räume Raum hinzufügen Hinzufügen von Räumen Raum 2 Einstellung von Standort, Sensoren des jeweiligen Raumes Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Räume > Raum 2 Temperatur Standort Auswahl der Temperatursensoren im ...
- Seite 25 Temperatur / Feuchte Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Räume > Raum 1 > Temperatur Sensor-Icon mit CAN- ID der Funktionen Icon °Cbox + lfd. Nummer Bereits ausgewählter Sensor Bei Verwendung von 1-Wire Sen- soren werden diese über die CAN-ID der °CALEONbox Clima + einer Res- souren-Nr. angezeigt. Bei 1-Wire Sensoren wird abwech- selnd die Temperatur und die 1-Wire ID angezeigt. Die 1-Wire ID wird für die Raum- bzw. Funktionszuordnung der Sensoren verwendet. Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Räume > Raum 1 > F euchte ...
- Seite 26 Funktionen Funktionen °CALEON Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °CALEON Aktivieren und Einstellen von zusätzlichen Funktionen auf freien Ausgängen des °CALEON Clima. Thermostat 1 Schaltet den definierten Ausgang zeit- und temperaturabhängig zum ein- Entfeuchter 1 gestellten Raum / zu den eingestellten Räumen. Schaltet den definierten Ausgang in Saisonschalter 1 Abhängigkeit der eingestellten Luft- feuchtigkeit im eingestellten Raum / Wechselt die Betriebsart der Wär- in den eingestellten Räumen. mepumpe (Verdichter) / des Kältegerätes Zeitprogramm 1 zwischen "Heizen" und "Kühlen". Hierfür muss die Wärmepumpe (Verdichter) / das Schaltet den definierten Ausgang in Kältegerät für den reversiblen Betrieb Abhängigkeit der eingestellten Zei- geeignet sein.
- Seite 27 Funktionen Funktionen °Cbox Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °Cbox Aktivieren und Einstellen von zusätzlichen Funktionen auf freien Ausgängen der °CALEONbox Clima. Weitere Funktionen auf der nächsten Seite. Übersicht > Betriebsmodus > Menü > Experte > Einstellungen >Funktionen °Cbox > Thermostat 2 Schaltet den definierten Ausgang z eit- und temperaturabhängig zum eingestellten Raum / zu den eingestellten Räumen. Ausgang ...
- Seite 28 Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °Cbox > Entfeuchter Die Funktion Entfeuchter schaltet den definierten Ausgang in Abhängigkeit der eingestellten Luftfeuchtigkeit im eingestellten Raum / in den eingestellten Räumen. Ausgang Zuordnen des Ausgangs, der durch die Funktion geschaltet werden soll. Betriebsart Die weiteren Menüpunkte werden nach Zuordnung des Ausgangs Festlegen, in welchen Betriebs- sichtbar. zuständen des Heiz- und Kühlsystems Feuchte der Entfeuchter eingeschaltet werden soll. Festlegen des Grenzwertes für die Hysterese Luftfeuchtigkeit. Bei Überschreitung wird der Entfeuchter eingeschaltet. Festlegen der Ausschalthysterese Raum Antiblockierschutz ...
- Seite 29 Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °Cbox > Hk-Mischer Die Funktion Heizkreis-Mischer regelt die Vorlauftemperatur über einen 0-10 V / PWM-Mischer in Abhängigkeit zur Außen- temperatur. Bei Verwendung eines 3-Punkt-Mischers können die potenzialfreien Relaiskontakte der Klemmen J und K benutzt werden. Dafür müssen je nach Mischertyp die Fußkontakte (J2, K2) der Relais mit 230 V bzw. 24 V versorgt werden. Ausgang Zuordnen des Ausgangs, der durch die Funktion geschaltet werden soll. Ausgang zu / Signal- Die weiteren Menüpunkte werden typ nach Zuordnung des Ausgangs sichtbar. Schaltausgang wählen Relais- oder Signalausgang Es dürfen nur die Ausgänge N1, Relais, 0-10 V oder PWM. N4 und N8 verwendet werden. Ein-Zeit Richtung Festlegen der Dauer eines Hubs bzw. Festlegen der Drehrichtung des der Dauer einer Mischertaktung Mischers ...
- Seite 30 Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °Cbox > Heizkreis Die Funktion Heizkreis startet die Heizungspumpe am definierten Ausgang, sobald mindestens eine Zone aktiv ist. Ausgang Verzögerung Zuordnen des Ausgangs, der durch Verzögert das Einschalten der Heiz- die Funktion geschaltet werden soll. kreispumpe, damit diese nicht gegen Die weiteren Menüpunkte werden geschlossene Ventile drückt. nach Zuordnung des Ausgangs Sensor Außen sichtbar. Zuordnung des Außensensors um den Standardmäßig ist hier der Aus- Heizkreis witterungsgeführt zu regeln. gang an Klemmblock A der °CALEONbox definiert. Kennlinie Nachlaufzeit Erscheint, wenn "Sensor Außen" defi- niert wurde. Mit Hilfe der Kennlinie wird Wenn alle Zonen ausgeschaltet sind, die Wärmeabgabe des Heizkreises in läuft die Pumpe nach um die Rest- Abhängigkeit von der Außentemperatur wärme ins Heizsystem zu bringen. gesteuert. Die Kennlinie kann auch Gebäudefaktor ...
- Seite 31 Der Regler passt auf Basis der relativen Luftfeuchtigkeit in den Räumen auto- matisch die Soll-Vorlauftemperatur an, um einer Schimmelbildung im Modus Kühlen vorzubeugen. Saisonschalter Externer Saisonwechsel (zwischen Hei- zen und Kühlen) über ausgewähltem Ausgang. Antiblockierschutz Ist der Antiblockierschutz aktiviert (täg- lich, wöchentlich, aus), schaltet die Funktionen °Cbox die Ausgänge um 12 Uhr nacheinander für 5 Sekunden ein, um dem Festsetzen des ange- schlossenen Aktoren bei längerem Still- stand vorzubeugen. ...
- Seite 32 Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °Cbox > Differenz Die Funktion Differenz schaltet den definierten Ausgang, sobald zwischen Quell- und Zielfühler eine voreingestellte Temperaturdifferenz vorliegt. Ausgang Zuordnen des Ausgangs, der durch die Funktion geschaltet werden soll. Quelle Die weiteren Menüpunkte werden nach Zuordnung des Ausgangs Zuordnung des Temperaturfühlers in sichtbar. der Energiequelle Diff-Ziel DeltaT Differenz Ein Zuordnung des Temperaturfühlers im Festlegung der Temperaturdifferenz Energieabnehmer als Einschaltkriterium DeltaT Differenz Aus Tmin Quelle ...
- Seite 33 Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °Cbox > Zeitprogramm 2 Die Funktion Zeiten 1-2 schaltet den definierten Ausgang in Abhängigkeit der eingestellten Zeiten. Ausgang Zuordnen des Ausgangs, der durch die Funktion geschaltet werden soll. Zeiten Die weiteren Menüpunkte werden nach Zuordnung des Ausgangs Festlegen der Zeiten, in denen die sichtbar. Ausgänge geschaltet werden sollen. Antiblockierschutz Ist der Antiblockierschutz aktiviert (täg- lich, wöchentlich, aus), schaltet die Funktionen °Cbox die Ausgänge um 12 Uhr nacheinander für 5 Sekunden ein, um dem Festsetzen des ange- schlossenen Aktoren bei längerem Stillstand vorzubeugen. Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °Cbox > Energieanforderung Die Funktion Energieanforderung schaltet den definierten Ausgang bei einem Energiebedarf der Räume in Abhängigkeit von der ein- gestellten Verzögerung. ...
- Seite 34 Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > Funktionen °Cbox > Konvektor 1 Die Funktion Konvektor regelt über die 0-10 V / PWM-Ausgänge eine Konvektionsheizung und -kühlung. Ausgang Zuordnen des Ausgangs, der durch die Funktion geschaltet werden soll. Betriebsart Die weiteren Menüpunkte werden nach Zuordnung des Ausgangs Festlegen der Betriebsart dieser Kon- sichtbar. vektorfunktion. Heizen, Kühlen oder Vorlauf Heizen und Kühlen. Verzögerung Zuordnung des Kon- vektorvorlauffühlers im Modus "Hei- Verzögert das Einschalten des Kon- zen". vektors damit dieser nicht gegen Raum geschlossene Ventile drückt. ...
- Seite 35 Zonen Übersicht > Betriebsmodus > Hauptmenü > Experte > Einstellungen > Zonen Zonen Auswahl der Heizzone, die ein- gestellt oder verwaltet werden soll. Übersicht > Betriebsmodus > Hauptmenü > Experte > Einstellungen > Zonen > Zone B Raum Betriebsart Zuordnung der Räume, in der sich Festlegen der Betriebsart dieser Zone. die Zone befindet. Räume müssen Heizen, Kühlen oder Heizen und Küh- erst im Menü unter: Experte > len. Räume angelegt werden. S/W Eco S/W Tag Einstellen der Temperaturgrenze für die Einstellen der Temperaturgrenze Sommer-Abschaltung im Betriebs- für die Sommerabschaltung im modus "Eco" im Heizbetrieb. W enn die Betriebsmodus "Normal" im Heiz- Außentemperatur diesen Wert über- betrieb. ...
- Seite 36 Beispiel Zoneneinstellung Schritt 1 Wählen Sie die jeweilige Zone aus. Schritt 2 Wählen Sie den zur Zone gehö- renden Raum aus. Schritt 3 Schritt 4 Stellen Sie die gewünschte ...
- Seite 37 WiFi Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > WiFi Dieses Menü ist nur vorhanden, wenn ein °CALEON Smart angeschlossen ist. WiFi Status WiFi aktivieren Information zum WiFi-Status und zur WiFi-Funktion aktivieren Geräteadresse (die zur Verbindung mit der °CALEON App benötigt wird). Netzwerk wählen Zugriff verwalten Scannen nach verfügbaren Netz- werken und Auswahl des Netz- Bis zu 5 Benutzern durch Eintragung werkes Ihrer E-Mail-Adressen den Gerä- tezugriff per °CALEON App erlauben. SSID Weiter Menüpunkte ...
- Seite 38 Verbindung des °CALEONbox Clima DNS/ DNS 2 mit einem WPS fähigem Router Eingabe der DNS-Adresse WiFi-Sensor Access Point Einstellungen für die LED Anzeige und das Sendeintervall Einstellungen für das Routing und den WPS Repeater...
- Seite 39 Access Point Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > WiFi > Access Point Routing Mode Das automatische Routing wählt eigenständig zwischen einer Direkt- verbindung von WiFi-Geräten mit dem Access Point des °CALEON WPS Repeater und indirekter Verbindung über den WLAN-Router. Da nicht alle Router Hinzufügen eines WPS-fähigen diese Funktion unterstützen, wird bei Repeaters, um die Reichweite zu Problemen in der WiFi-Kom- erhöhen. munikation die Einstellung „Nein“ empfohlen. In diesem Fall läuft die gesamte Kommunikation über den WLAN-Router. Falls kein Router vor- handen ist, erfolgt die Kom- munikation über den Access Point vom °CALEON. WiFi-Sensor Übersicht > Betriebsmodus > Menü > Experte > Einstellungen > WiFi > WiFi-Sensor ...
- Seite 40 Servicewerte Übersicht > Betriebsmodus > Hauptmenü > Experte > Servicewerte Meldungen Anzeige des Fehlerspeichers WiFi Status Anzeige des WiFi Status CAN-Bus-Status Anzeige des CAN-Bus-Status Systemstatus Systemupdate Anzeige des Systemstatus ...
- Seite 41 °CALEON App mit dem °CALEON Smart verbinden °CALEON App a uf Ihr mobiles Gerät herunterladen. Derzeit verfügbar bei Google Play (Android) und Apple App Store (iOS). App starten und Account erstellen. Aktivierungslink in Ihrem E-Mail-Postfach anklicken. °CALEON mit dem WLAN-Netzwerk verbinden: Experte Einstellungen WiFi Netzwerk wählen Gewählte E-Mail-Adresse auf die Zugangsliste im °CALEON setzen: Experte Einstellungen WiFi "Zugriff verwalten" Mit E-Mail-Adresse und Passwort in der App einloggen. Wenn sich Ihr °CALEON Smart im selben WiFi-Netzwerk wie Ihr mobiles Gerät befin- det, können Sie diese über den Button "Fertig! °CALEON im WiFi suchen" mit- einander verbinden. Wenn sich die Geräte nicht im selben WiFi-Netzwerk befinden, klicken Sie auf den Button "Geräteadresse manuell eingeben". Die Geräteadresse (Device Adresse) wird Ihnen während der Inbetriebnahme automatisch angezeigt oder Sie finden diese im Menü unter: Experte Einstellungen WiFi WiFi-Status...
- Seite 42 Tipps Interfacemodus Menü > Experte > Einstellungen > Interfacemodus siehe "Einstellungen" auf Seite 22 Bietet die Möglichkeit, das Menü gegen ungewollte Bedienung von z. B. Hotelgästen oder Kindern einzuschränken. Firmware Updates über WiFi her- Bietet die Möglichkeit, °CALEON und °CALEONbox Clima im Netzwerk auf den neusten Stand zu unterladen (nur bei °CALEON updaten. °CALEONbox Clima: Menü > Experte > Einstellungen > Geräte >°CALEONbox Clima > Smart) Firmware °CALEON: Menü > Experte > Servicewerte > Systemupdate, Update auf jedem siehe "Geräte" auf Seite 23 °CALEON starten. Es wird empfohlen, bei der Installation auf die Verfügbarkeit von Sys- temupdate von °CALEON und °CALEONbox Clima zu prüfen. Gebäudefaktor Menü > Experte > Einstellungen > Funktionen °Cbox > Heizkreis > Gebäudefaktor siehe "Funktionen Funktionen Bietet die Möglichkeit, die v om Regler durchgeführte Berechnung der Vorlauftemperatur an die °Cbox" auf Seite 27 Isolierung Ihres Gebäudes anzupassen. Taupunktüberwachung Menü > Experte > Einstellungen > Funktionen °Cbox > Heizkreis > Taupunktüberwachung siehe "Funktionen Funktionen Abschaltung des Heizkreises, wenn die in Abhängigkeit von der Luftfeuchtigkeit zulässige Vor- °Cbox" auf Seite 27 lauftemperatur für einen sicheren Kühlbetrieb (Schimmelvermeidung) für mehr als 5 Minuten unterschritten wird. Einstellung: 1. Zonenweise Abschaltung (wenn Taupunkt für 5 Minuten erreicht wird) Im Setup Wizard Beim Erstellen eines Raums einen Feuchtesensor zuweisen: Experte > Einstellungen > Räume Beim Konfigurieren der Zone die Taupunktüberwachung auf „Ein“ stellen: Experte > Einstellung > Zonen >Taupunktüberwachung Im Anschluss an den Setup Wizard Im Heizkreis einen Vorlauf-Fühler hinterlegen:...
- Seite 43 Hilfestellung Begebenheit Hilfestellung In den Geräte- oder Sensorlisten Ist unter Einstellungen > Geräte > Gerät hinzufügen eine Suche nach angeschlossenen fehlen Geräte oder Sensoren, Geräten durchgeführt worden? Ist der elektrische Anschluss wie in der Bedienungsanleitung beschrieben umgesetzt? obwohl sie angeschlossen sind. Ist die Bus-Verbindung ordnungsgemäß installiert? siehe "Verkabelungsstrukturen" auf Seite 10 Ein bestimmter Sensor wird nicht Verkabelung prüfen, richtigen Anschluss prüfen. Spannung am Sensor messen (Ver- gefunden, schwankende Sen- sorgungsspannugn 5 V DC), ggf. 1-Wire Repeater / Extender installieren, Systemupdate sorwerte durchführen. Es wird kein Sensor gefunden Verkabelung prüfen, 1 -Wire Sensoren abklemmen, mit dem letzten Sensor der Reihe begin- nen. Darauf achten, wann ein Sensoren angezeigt wird. Spannung am letzten Sensor mes- sen (Versorgungsspannung 5 V DC), ggf. 1-Wire Repeater / Extender installieren, Systemupdate durchführen. Zwei Smart-Geräte lassen sich Ist der Routing Mode aktiviert? Einstellungen > WiFi > Access Point -> Routing Mode akti- nicht verbinden vieren / deaktivieren Ihr Problem besteht weiterhin? Wenden Sie dich bitte an: support@sorel.de.
- Seite 44 Abschließende Erklärung Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind f ehlerhafte oder unvollständige Angaben nicht aus- zuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. Hersteller: SOREL GmbH Mikroelektronik Reme-Str. 12 D - 58300 Wetter (Ruhr) +49 (0)2335 682 77 0 info@sorel.de www.sorel.de 04.10.2023...
